工业级气动隔膜式流体输送泵结构

　　在化工溶剂输送、市政污泥压滤进料、陶瓷釉浆循环、食品级酱料转运这类对泵体密封性、耐颗粒磨损性有严苛要求的工况里，气动隔膜泵一直是无电源防爆场景下的核心输送设备，本次呈现的双隔膜气动泵结构，完全围绕这类复杂工况的实际使用需求完成三维构型还原。从实际安装场景来看，这类泵不需要配套电机与防爆电控柜，仅通过压缩空气作为动力源，可直接放置在有易燃易爆气体的化工车间、井下作业面、油罐清理作业区使用，不存在电火花引燃风险，适配的输送介质覆盖从低粘度的有机溶剂、清水，到高粘度的膏体、含固体颗粒的矿浆、带纤维杂质的污水，不会像离心泵那样在输送含颗粒介质时出现叶轮磨损过快、密封泄漏的问题。

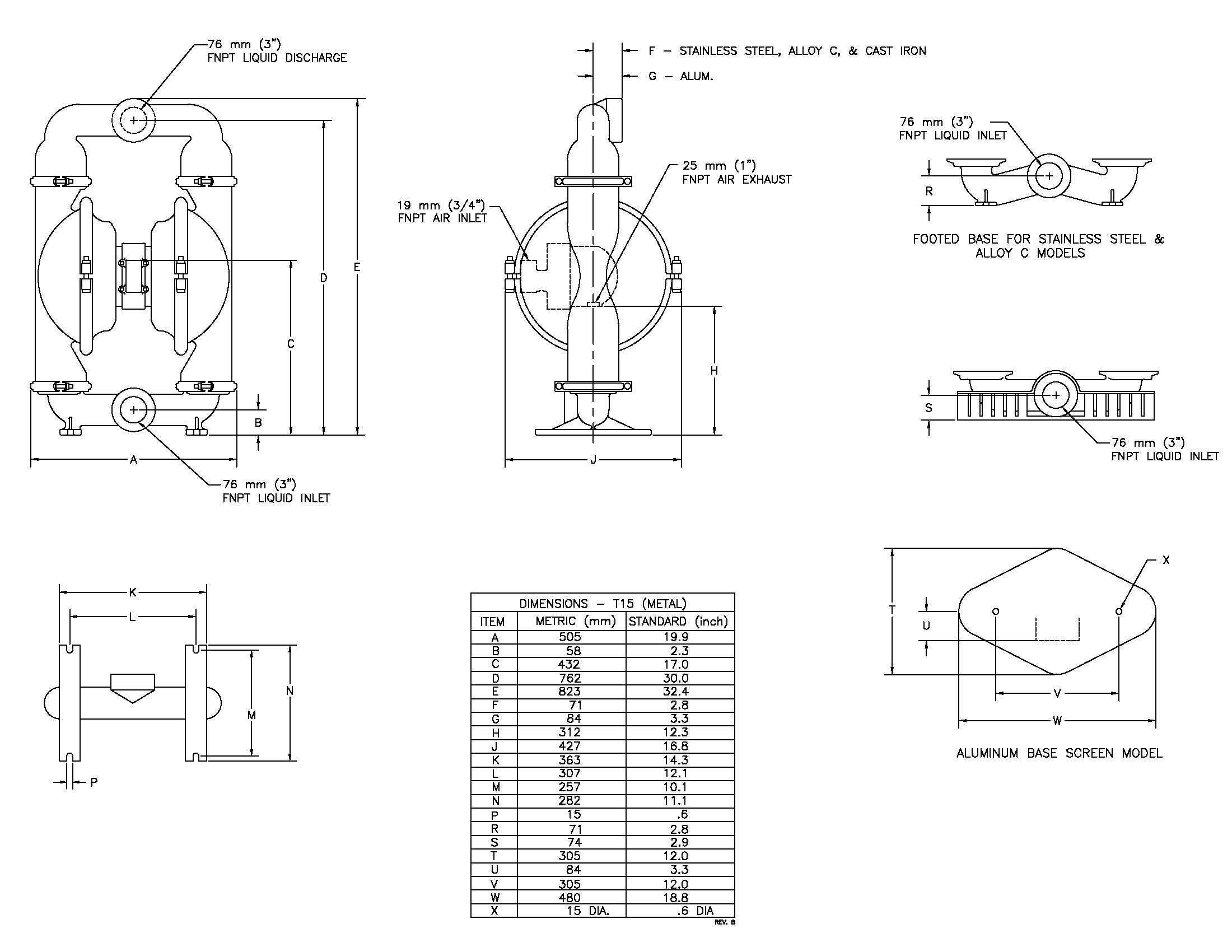

　　从功能特性上看，该结构采用双侧对称隔膜腔布局，通过内置配气阀的气流切换，带动两侧隔膜做往复形变运动，交替完成进液腔的负压吸料与出液腔的正压压料，整个输送过程中介质不会接触到气动驱动部件，不存在轴封渗漏的隐患，过流部件的构型完全匹配介质流动路径，进出液口采用大曲率弯管衔接，减少介质流动时的阻力损失，同时避免大颗粒介质在管路拐角处出现卡滞。设计思路上完全遵循现场安装与维护的实际需求，底部采用一体式支脚结构，支脚的安装孔位间距匹配常规工业管路安装的槽钢支架尺寸，不需要额外制作过渡安装板，可直接通过螺栓固定在设备机架、移动推车或者混凝土基础上；整体的进出液口采用同侧上下布局，方便现场管路对接时减少弯头使用量，压缩空气接口设置在泵体顶部，避免现场管路积水倒灌入配气阀内部。从外形尺寸与安装边界来看，该泵的整体外轮廓宽度控制在常规工业管路安装的操作空间范围内，两侧隔膜腔的外凸尺寸预留了足够的检修空间，不需要将整泵从管路上拆卸下来，就可以完成隔膜片的更换与配气阀的清理维护；顶部的排气口位置预留了消音器安装接口，可直接配套常规规格的排气消音器，降低车间作业时的排气噪音；管路连接法兰的尺寸匹配通用工业管路的法兰标准，可直接对接同口径的金属管路、塑料管路或者柔性软管，不需要额外加工转换接头。

　　在结构细节处理上，泵体的中间配气段采用紧凑的方块构型，将气路切换部件完全集成在内部，减少外部气管接头的数量，降低压缩空气泄漏的概率；两侧的隔膜腔采用圆弧过渡的壳体结构，避免介质在腔体内出现流动死区，减少高粘度介质在腔壁的粘附残留；连接进出液腔的上下汇流管采用大半径弯管构型，相比直角弯管能降低30%左右的流动阻力，同时减少颗粒介质对管壁的冲刷磨损；泵体底部的支脚做了加厚处理，可承受泵体运行时的往复振动，不会因为长期运行出现支脚开裂、安装松动的问题。

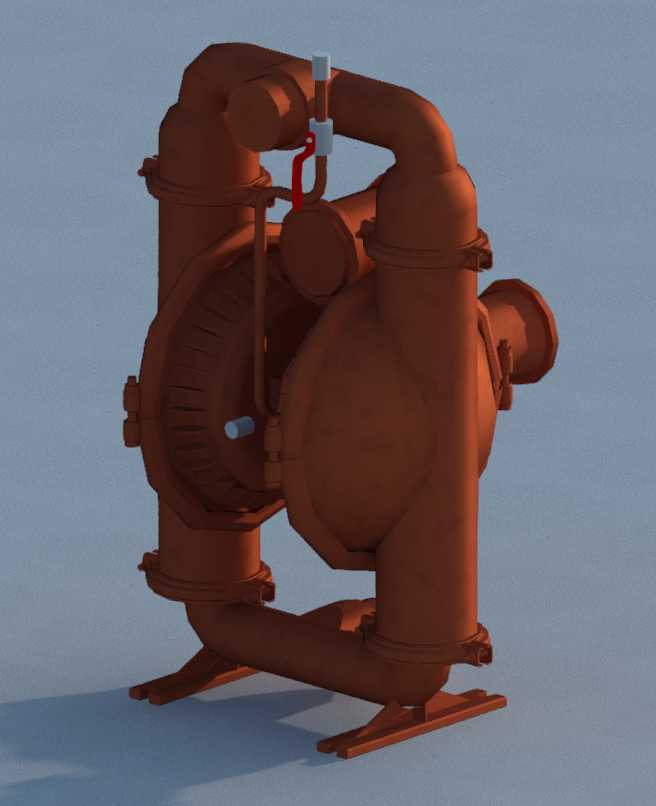

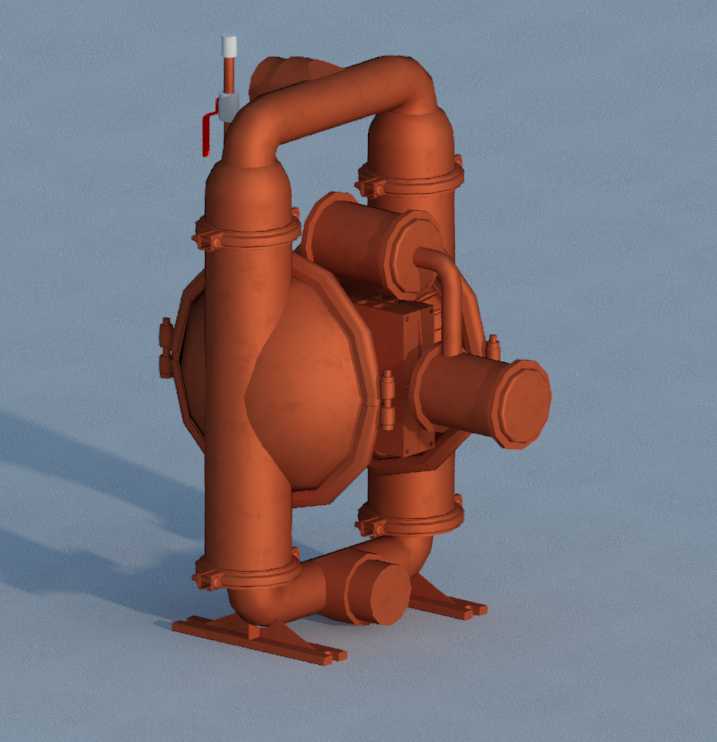

　　实际选型过程中，这类结构的泵可通过调整压缩空气的供气压力，灵活改变输出流量与扬程，不需要配套变频调速装置，在流量需求波动较大的工况下适应性更强，当出口管路出现完全堵塞的情况时，泵会自动停止运行，不会出现电机过载烧毁、泵体超压破损的问题，相比电动输送泵的运行容错率更高。三维建模过程中完全还原了各部件的装配关系，隔膜片的压合边界、配气阀的滑动配合间隙、法兰连接的螺栓孔位都按照实际加工尺寸做了还原，可直接用于现场安装的干涉校验、管路布局的模拟排布，也可作为同类型泵体结构优化设计的参考基准，帮助设计人员快速完成不同口径、不同材质隔膜泵的变型设计，减少重复建模的工作量。
