人孔回收作业用救援三脚架绞车结构

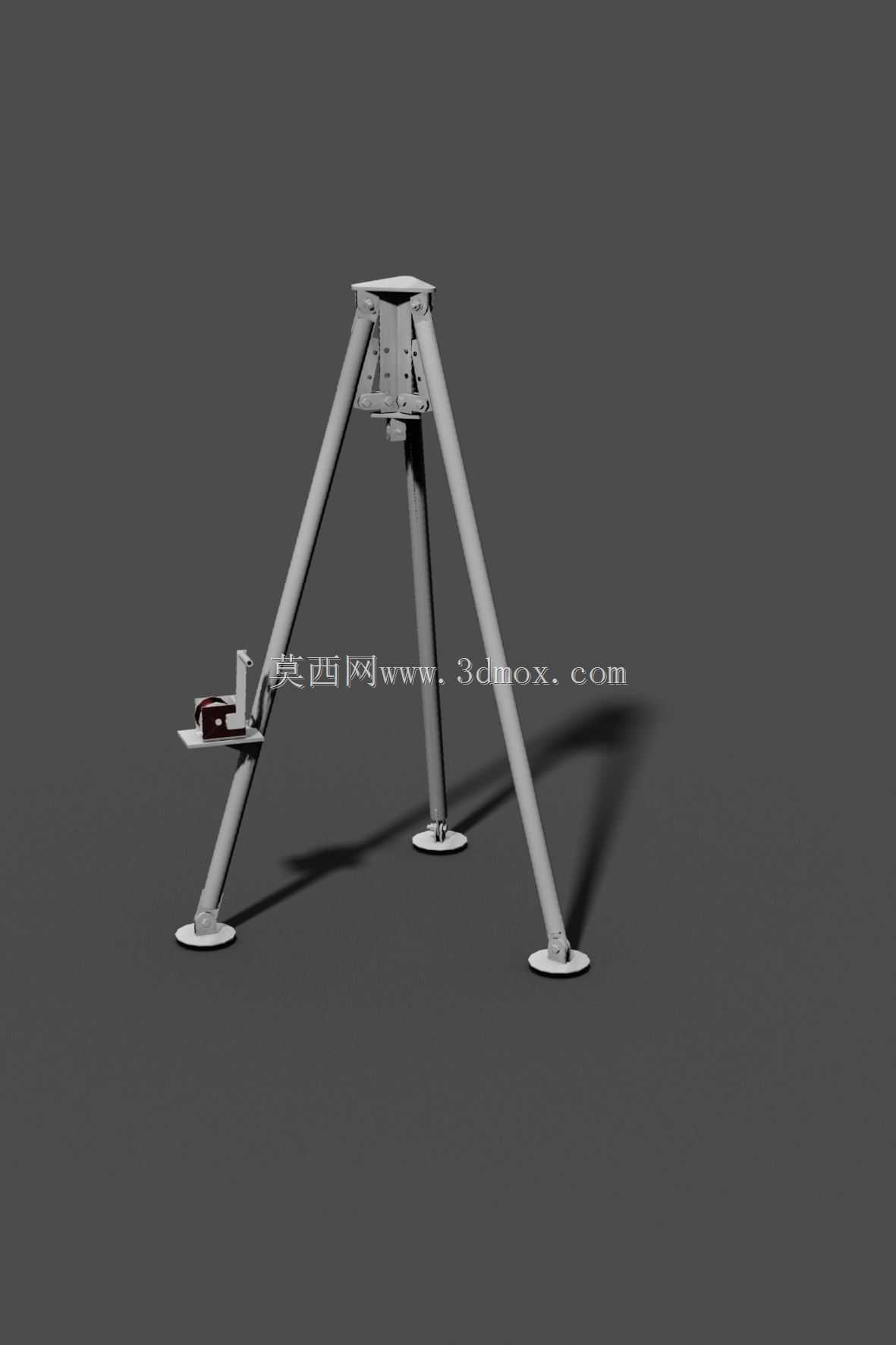

　　在石化、市政管网、储罐运维等受限空间作业场景中，人孔区域的物料回收与人员应急提升始终是现场作业的核心安全环节，这款三脚架式救援绞车正是针对这类作业场景开发的专用支撑提升设备。不同于常规起重设备的大吨位设计，该结构的核心设计思路围绕受限空间入口的小范围作业边界展开，三根可收拢的支腿采用等边角钢焊接成型，单支腿展开后与地面呈72度夹角，支腿底部带有防滑齿形支撑盘，单盘接地面积控制在120平方厘米，可在硬化地面、夯实土层等多种现场工况下保持支撑稳定性，整套支撑结构展开后最大外接圆直径为1.8米，收拢后整体长度不超过1.2米，可直接放入普通工程作业车的储物舱内转运，完全适配人孔作业点分散、转场频繁的现场特点。

　　绞车主体固定在三脚架顶部的三角连接法兰上，连接法兰采用12mm厚Q235钢板切割成型，三个支腿铰接点均匀分布在法兰盘圆周上，铰接轴采用40Cr调质处理，单轴抗剪切载荷可达12kN，完全满足额定载荷下的受力要求。绞车卷筒采用阶梯轴支撑结构，卷筒表面加工有螺旋绳槽，可避免钢丝绳在收放过程中出现乱绳、咬绳问题，配套的自锁式棘轮止逆机构可在提升过程中任意位置锁止，防止载荷意外下坠，止逆爪的啮合角度设计为15度，既保证锁止响应速度，又避免正常放绳时出现卡滞问题。绞车的摇臂采用可折叠结构，摇把处套有防滑橡胶套，操作人员站在三脚架任意两支撑腿之间即可完成收放操作，操作位距离人孔中心的水平距离控制在0.7米，既保证操作人员有足够的操作空间，又避免过于靠近孔口发生坠落风险。

　　从安装边界来看，该结构对作业面的平整度要求较低，单支腿的高度调节行程可达200mm，可适应人孔周边存在5度以内坡度的作业面，支腿展开后无需额外打地锚固定，依靠自身结构的受力分载即可保持稳定，整套设备的总重量控制在45kg以内，两名现场作业人员配合即可在5分钟内完成展开、固定的全部准备工作，相比传统的固定式吊装支架，大幅缩短了作业前的准备时间。在实际用途层面，该设备除了可完成人孔内作业工具、回收物料的垂直提升外，还可作为应急救援装置使用，当受限空间内作业人员出现突发状况时，可通过绞车快速将人员提升至地面，额定提升载荷设定为3kN，完全满足单人救援加随身装备的载荷要求。

　　结构设计过程中，重点对三脚架的受力变形量做了有限元校核，在额定载荷下，顶部法兰的最大下沉量不超过3mm，单支腿的最大弯曲变形量不超过5mm，不会出现支腿外滑、结构失稳的问题。钢丝绳选用6*19结构的镀锌钢丝绳，直径为8mm，破断拉力不小于32kN，安全系数达到10倍以上，符合起重作业的安全规范要求。绞车的传动部分采用开式齿轮传动，传动比设定为1:4.2，操作人员施加150N的摇动力即可实现额定载荷的提升，操作力度符合成年男性的正常施力范围，长时间操作也不易产生疲劳。支腿之间的连接采用可拆卸式横撑，横撑通过快拆销与支腿固定，可根据实际作业需求选择是否安装，在地面承载力较差的软土地面作业时，加装横撑可进一步提升整体结构的抗侧倾能力，侧倾临界载荷可提升40%以上。
