DN40文丘里型OBB流量计结构设计

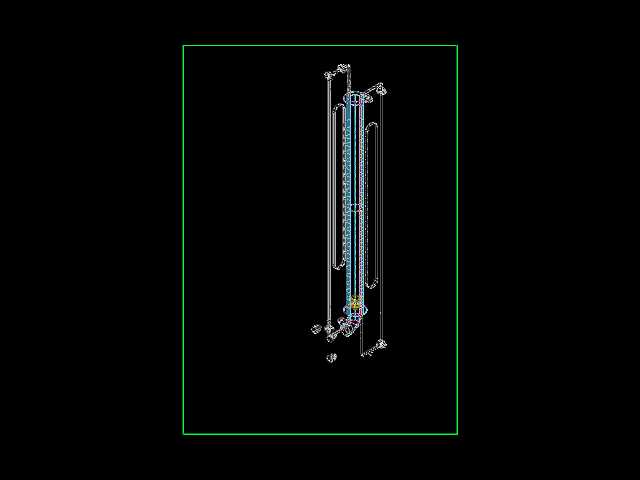

　　在化工、给排水、热力输送等涉及流体管路输送的场景中，流量参数的精准采集是工艺管控、能耗核算、系统安全运行的核心环节，文丘里型OBB流量计正是针对公称直径40mm的中低压管路场景开发的差压式流量测量部件。这类流量计依托文丘里效应实现流量检测，当管内流体流经收缩段时流速提升、静压力降低，通过取压结构获取收缩段前后的差压值，结合流体密度、管径参数即可换算出管路内的实时体积流量，相比孔板流量计压损更小、长期运行稳定性更强，适合洁净水、低粘度油品、无强腐蚀性气体等介质的连续计量场景。从结构设计逻辑来看，该款DN40规格的流量计整体采用同轴立式布局，主体测量管段严格匹配DN40管路的通径要求，两端的连接结构适配常规工业管道的法兰或螺纹安装标准，安装时需保证前后直管段长度满足差压式流量计的安装规范，前直管段长度不小于5倍管径、后直管段长度不小于3倍管径，避免管路弯头、变径带来的流场紊乱影响测量精度。

　　整体结构分为入口稳流段、收缩导流段、喉部取压段、扩散缓流段四个核心部分，入口稳流段内壁做光滑过渡处理，引导流体以稳定的层流状态进入测量区域，减少入口端流场扰动带来的测量误差；收缩导流段采用渐变锥面设计，锥角控制在15度到20度区间，既保证流体流速平稳提升，又避免锥角过大造成的局部涡流压损；喉部取压段为等径直管结构，管壁对称布置取压接口，接口位置避开流场边界层分离区域，保证采集的压力值能够真实反映喉部的静压力水平；扩散缓流段采用大锥角缓扩设计，锥角控制在7度到8度区间，引导流体逐步减速恢复静压，最大程度降低流量计整体的永久压损，减少管路系统的动力消耗。

　　外部配套的导压管路沿测量管体平行布置，通过固定卡扣与主体管段连接，既保证导压管路的结构强度，避免管路振动造成的接口松动，又让整体结构更加紧凑，减少安装占用的空间。在建模过程中，所有过流面的圆角过渡、壁厚取值都充分考虑了实际加工的工艺性，主体管段的壁厚满足1.6MPa公称压力下的强度要求，取压接口的尺寸匹配常规差压变送器的安装接口规格，无需额外配置转换接头即可直接完成仪表配套。从安装边界来看，该流量计整体轴向长度控制在合理区间，径向最大尺寸不超过同管径法兰的外接圆直径，安装时无需额外扩大管路安装空间，可直接替换同管径管段上的同类测量部件，适配现有工业管路的改造升级需求。

　　在实际选型应用中，该款流量计适合测量雷诺数在2×10^4到10^6区间的稳态流体，测量精度可达1.5级，能够满足多数工业现场的工艺计量要求，日常维护时仅需定期检查取压管路是否存在堵塞、泄漏情况，无需拆卸主体管段即可完成常规运维工作，大幅降低了现场运维的工作量。建模时对所有配合面的尺寸公差、形位公差都做了对应标注，比如两端连接端面的垂直度、管段内壁的同轴度，都符合差压式流量计的行业制造标准，能够保证加工装配后的测量精度符合设计要求，避免因加工误差造成的测量偏差。
