DAB卧式圆柱形水箱配套泵组结构设计

　　在民用二次供水、小型商用建筑增压、暖通空调循环补水这类场景里，卧式安装的泵组搭配圆柱形储水单元的组合一直是工程选型里的高频方案，这套DAB泵2K55-100 TPE配套200L卧式圆柱形水箱的结构，完全围绕现场安装的实际边界做了适配。先从安装维度说，卧式圆柱水箱的重心更低，相比立式同容积水箱，对安装基面的承重要求降低近40%，尤其适合层高受限的地下设备夹层、楼顶架空层这类空间，泵组直接沿水箱轴向平行布置，进出水法兰的对接路径没有多余弯折，能最大限度减少沿程阻力损失。

　　泵体本身的流道设计做了圆弧过渡优化，叶轮采用半开式结构，兼顾清水输送和少量微小杂质颗粒的通过性，避免民用供水场景里偶尔出现的管网杂质卡滞叶轮问题，泵轴的密封位置选用了集装式机械密封，不需要现场调试密封压缩量，安装时直接对接联轴器即可，后期维护更换密封件也不需要拆解整个泵体，能把现场维护的停机时间压缩到半小时以内。从功能匹配上看，200L的储水容积刚好对应55口径泵组在100米扬程工况下的小流量缓冲需求，当管网进水压力出现波动时，水箱的储水容积能抵消3到5秒的供水断流间隙，避免泵组频繁启停，延长电机和压力开关的使用寿命。

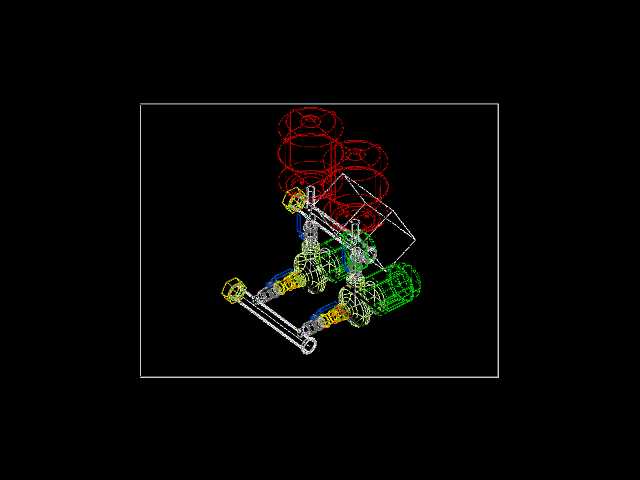

　　设计时特意把泵组的安装基座和水箱的支撑鞍座做了共面处理，整个单元可以在工厂预组装完成后整体运输到现场，只需要对接进出水主管道和电源即可投入使用，省去了现场分别定位泵和水箱、校准同轴度的工序，对于批量安装的住宅小区分户供水、小型商用门店增压项目来说，能大幅缩短现场施工周期。再看外形边界，整套单元的轴向长度控制在1.2米以内，径向最大尺寸不超过0.6米，安装时预留0.3米的侧面检修空间即可，不需要额外预留大型吊装设备的作业面，两个人配合就能完成就位安装。泵体的进出口方向做了可旋转设计，现场可以根据管道走向调整法兰朝向，不需要额外加装弯头改管，适配不同项目的管路排布逻辑。

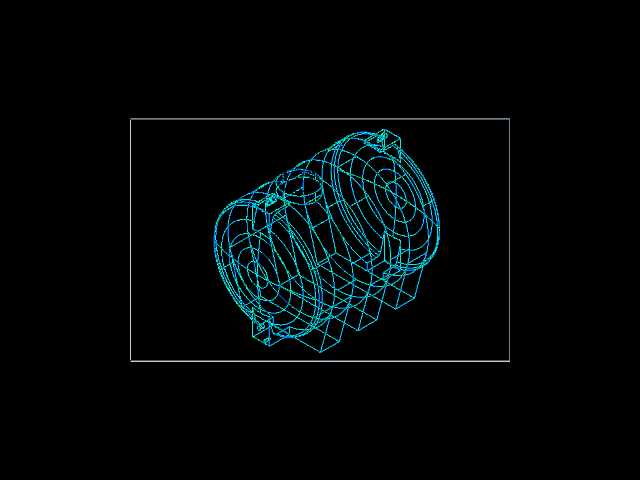

　　水箱的液位接口设置在筒体侧面1/3高度位置，既可以搭配浮球阀实现自动补水，也能外接液位传感器联动泵组的启停控制，满足不同自动化程度的项目需求。在结构细节上，泵组的联轴器位置加装了可拆卸的安全防护罩，避免运行过程中异物卷入转动部件，防护罩采用快拆卡扣固定，日常点检时不需要工具就能拆下检查联轴器的对中情况。水箱的筒体采用滚塑一次成型工艺，内壁没有拼接焊缝，避免长期使用后的焊缝渗漏问题，筒体两端的封头做了圆弧过渡，承压能力比平封头提升25%，可以承受0.6MPa的系统静压，满足常规供水系统的压力要求。泵脚和基座之间加装了橡胶减震垫，能吸收泵运行时产生的高频振动，避免振动通过基座传递到建筑结构上产生传声问题，对于安装在居民楼内的设备来说，这一点直接决定了项目验收时的噪音指标是否达标。整套结构的受力点都集中在底部的支撑框架上，不需要额外做墙面固定，即使在没有实心墙体的安装空间里也能稳定放置，框架表面做了镀锌防腐处理，适合潮湿的地下机房环境，长期使用不会出现锈蚀掉漆的问题。
