工业储罐带通风管快开人孔结构

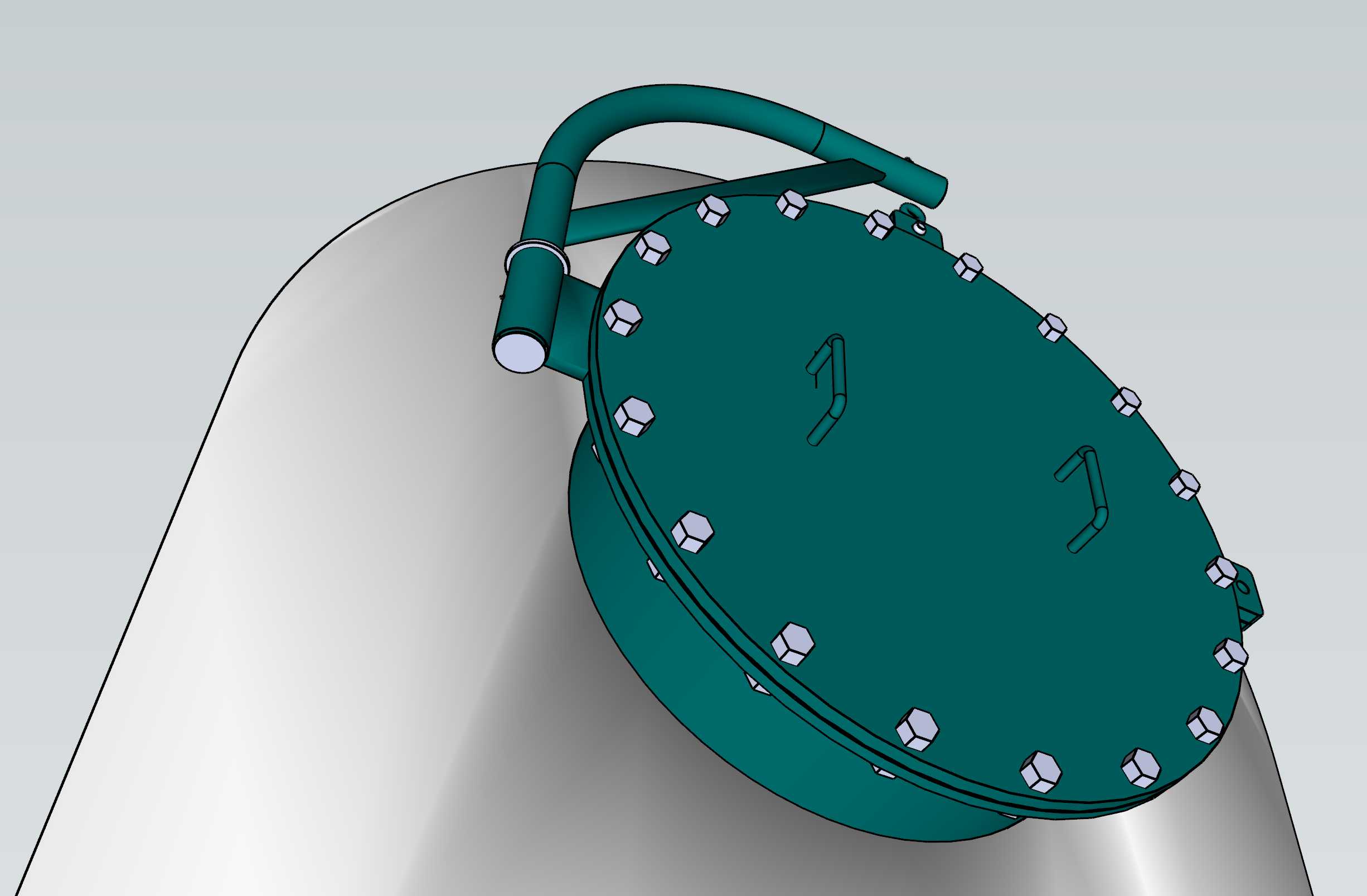

　　在石化、粮油储运、环保水处理等行业的常压及低压储罐设计中，人孔是保障运维人员进出罐体开展内部检修、清淤、焊缝探伤作业的核心开孔结构，这套带侧接通风管的圆形人孔结构，正是针对大型立式储槽的日常运维需求设计的。不同于小型罐体检修孔的简易结构，该人孔采用全周螺栓紧固的法兰密封形式，人孔盖为带压弧补强的圆形平板结构，盖体边缘均匀排布紧固螺栓孔，安装时螺栓沿法兰周向均匀施力，配合密封垫片可实现罐内介质的可靠密封，避免储运过程中物料挥发、外界杂质进入罐内，同时可承受罐内小幅正压或负压工况，适配多数常压储运储罐的压力边界要求。

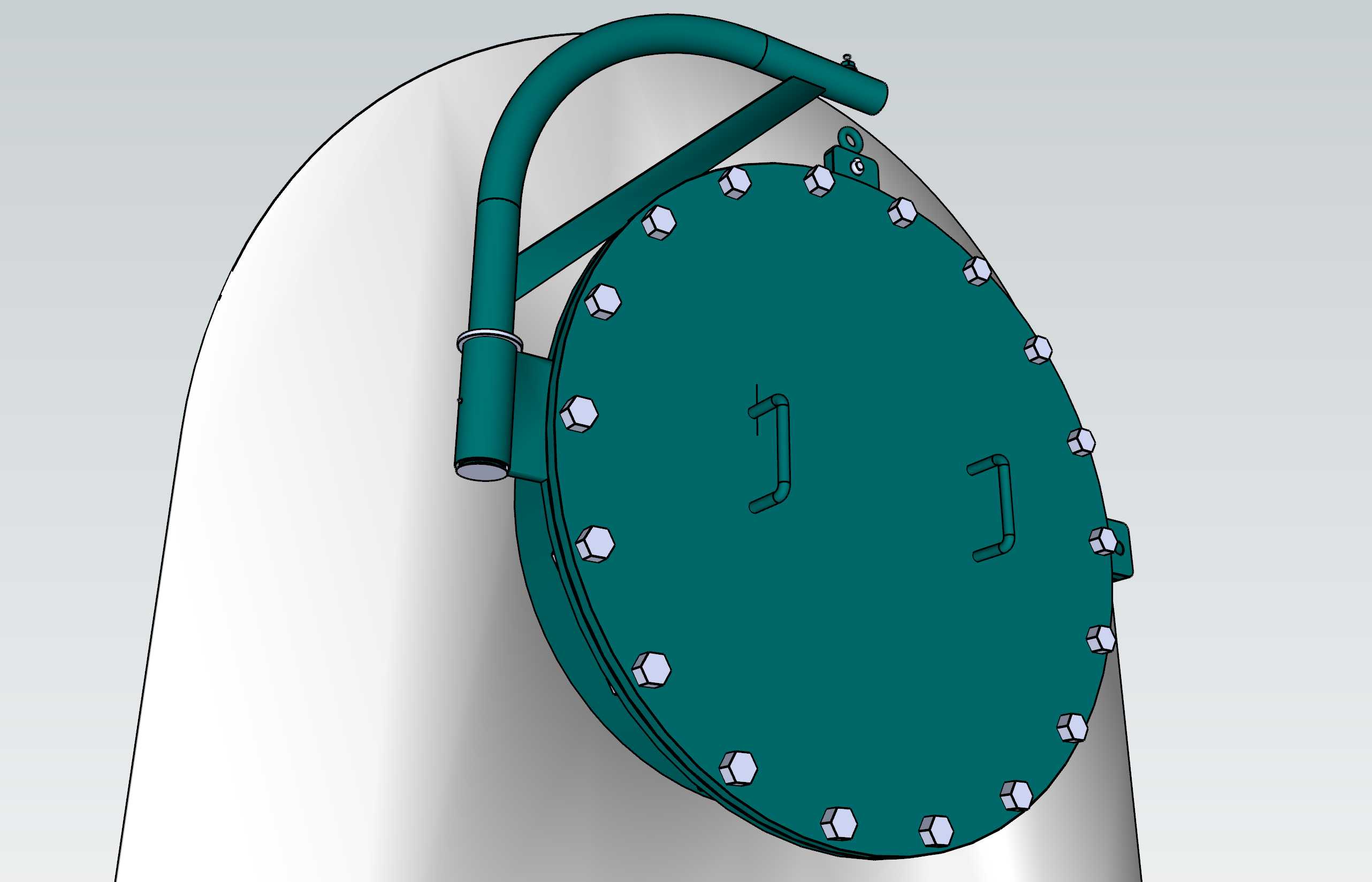

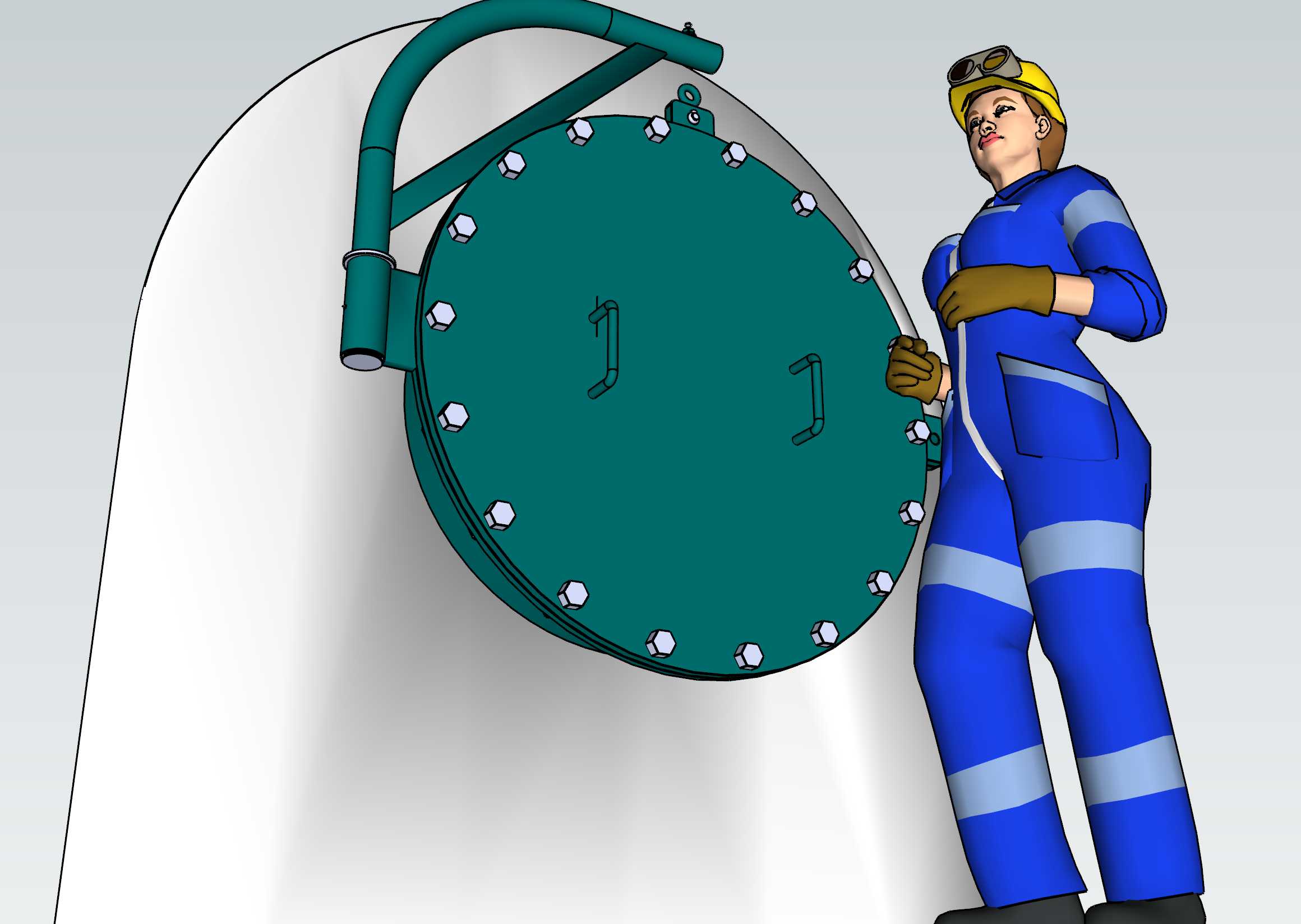

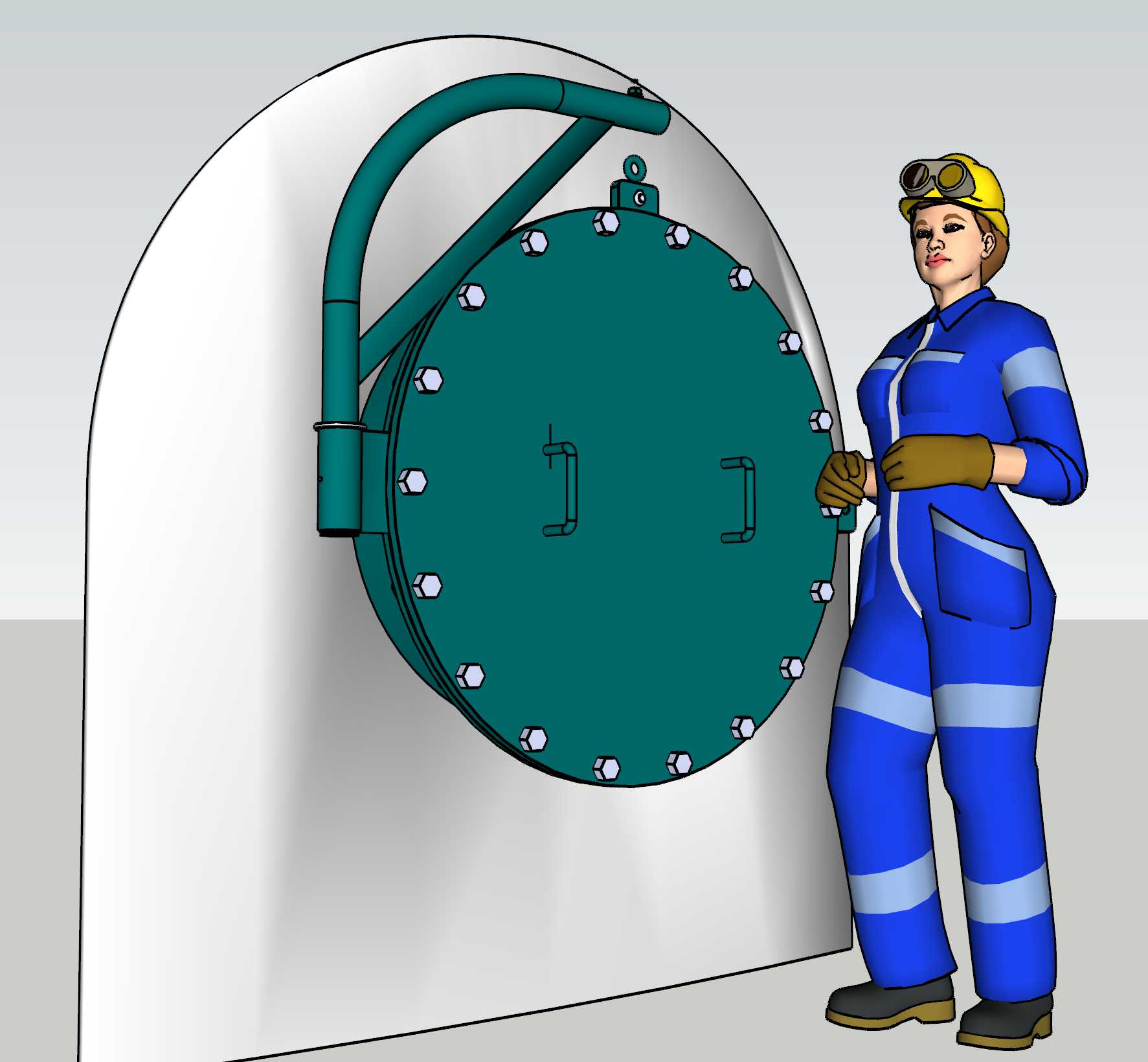

　　从安装边界来看，该人孔的接管法兰与储罐壁板采用全焊透角接结构，焊接前需在罐壁开孔位置做补强圈处理，避免开孔造成的壁板应力集中，人孔中心距离罐底的安装高度通常设置在700mm至1200mm区间，刚好适配运维人员直立进出的操作高度，无需额外搭设过高的操作平台。侧接的弯管结构为一体化通风接口，在人员进入罐内作业前，可外接防爆通风机向罐内强制送风，置换罐内可能积存的有毒有害、易燃易爆介质，无需在罐壁额外开设独立通风开孔，减少罐体开孔数量的同时，也降低了罐体泄漏的风险点，通风管的接口采用标准法兰连接形式，可快速对接现场常用的通风软管或硬管，作业结束后可在接口处加装盲板实现密封，不影响储罐正常储运时的密闭性。

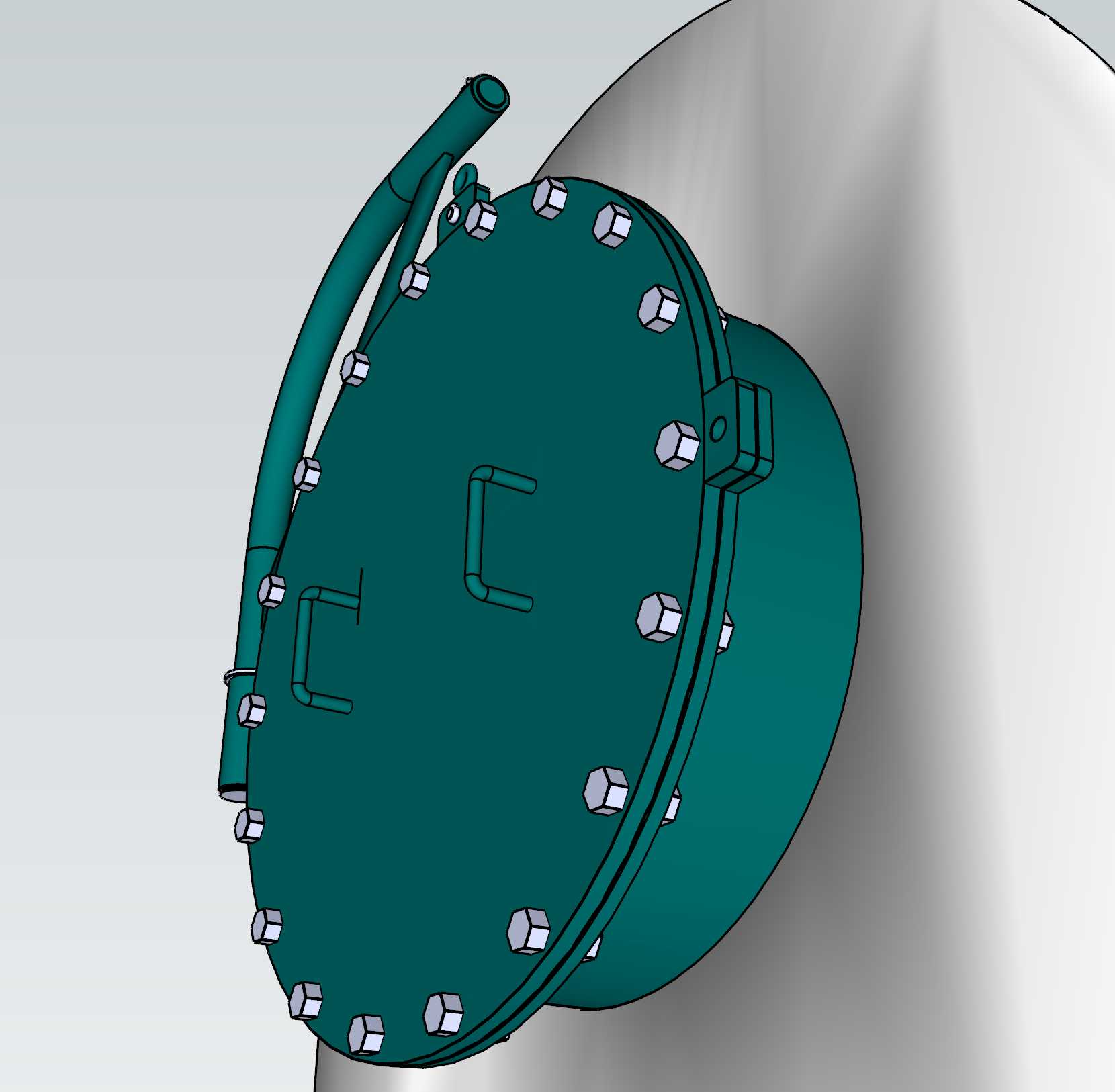

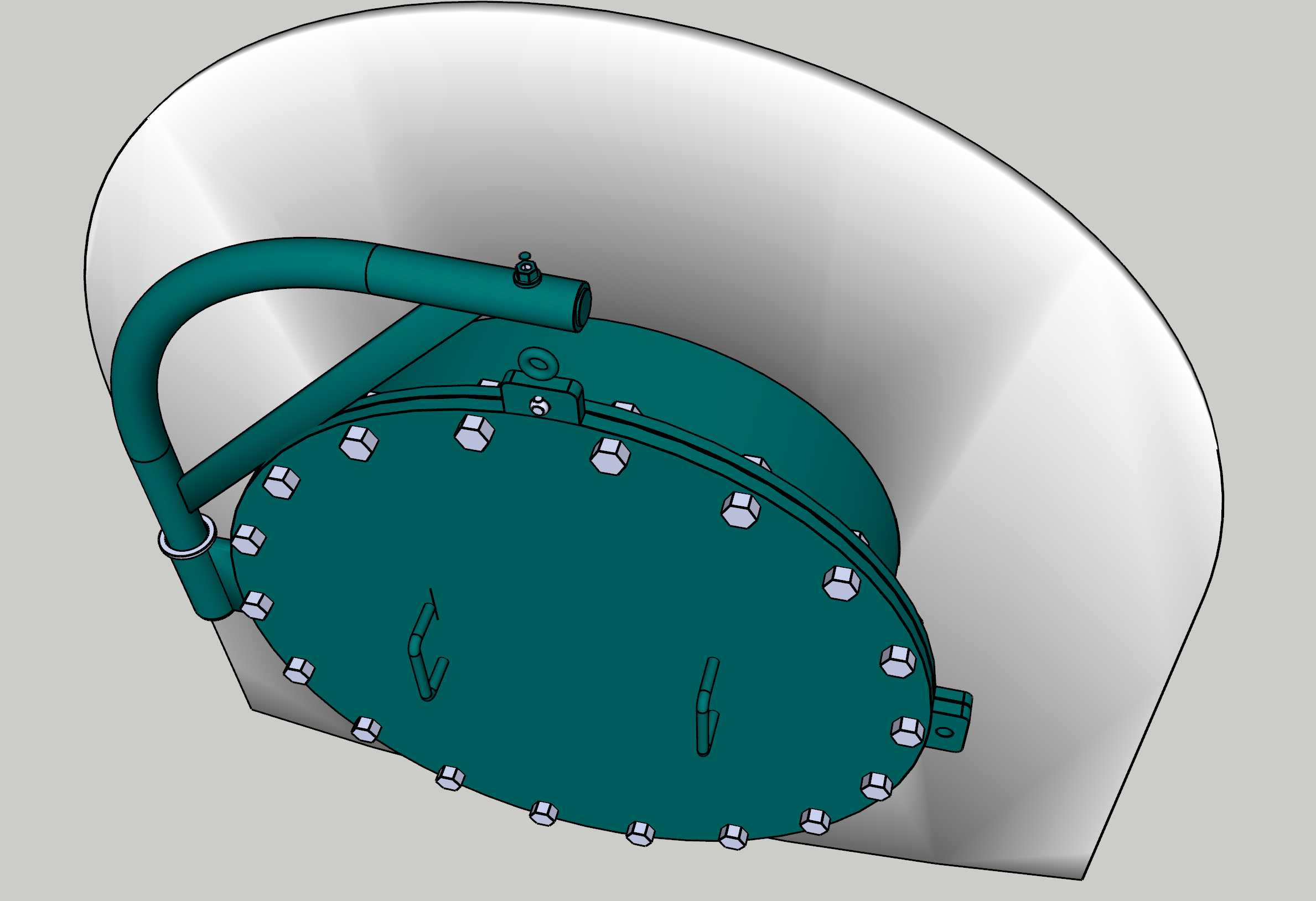

　　人孔盖的开启结构采用侧置回转臂设计，回转臂的转轴固定在人孔法兰的侧上方支座上，开盖时无需完全拆除所有螺栓，只需拧松螺母后将人孔盖沿回转臂侧向旋开即可，单人即可完成开盖操作，大幅降低运维作业的劳动强度，回转臂的配重经过力学校核，开启后人孔盖可稳定停留在侧向位置，不会出现自行回转磕碰作业人员的情况。人孔盖内侧设置有两个对称的内开把手，当人员在罐内作业遇到外部突发情况时，可从罐内侧直接推压把手开启人孔，实现应急逃生功能，符合受限空间作业的安全设计规范。

　　建模过程中对法兰螺栓孔的位置度做了全参数化约束，所有螺栓孔的中心圆直径、孔间距、孔径均匹配行业常用的压力容器法兰标准，设计人员可根据储罐的实际承压等级、介质特性，直接调整法兰厚度、螺栓规格、密封垫片材质等参数，快速适配不同容积、不同介质的储罐设计需求，无需重新从零搭建人孔结构。模型中还原了人孔与罐壁连接的局部弧面结构，可直接导入储罐整体装配体中做干涉检查，验证人孔开启过程中与罐壁附件、外部操作平台的间隙是否满足操作要求，避免现场安装后出现人孔无法完全开启、与周边管道碰撞的问题。

　　从实际运维场景来看，这种带集成通风管的人孔尤其适合需要定期进入内部清理的储槽，比如污水处理场的污泥储槽、粮油行业的原料储油罐、化工行业的中间产品缓冲罐，这类储罐通常需要每隔3到6个月进入内部清理沉积物或检查防腐层，集成的通风接口可大幅缩短作业前的气体置换准备时间，周向螺栓的密封结构也可适应带有一定腐蚀性的介质环境，只要匹配对应材质的密封垫片和螺栓紧固件，即可满足不同介质的兼容要求。人孔盖的密封面采用突面结构，加工精度要求适中，现场安装时无需做高精度的研磨处理，普通的运维人员经过简单培训即可完成垫片更换、人孔复位的操作，后期维护成本较低。
