工业斜斗式储料沉降钢槽结构设计

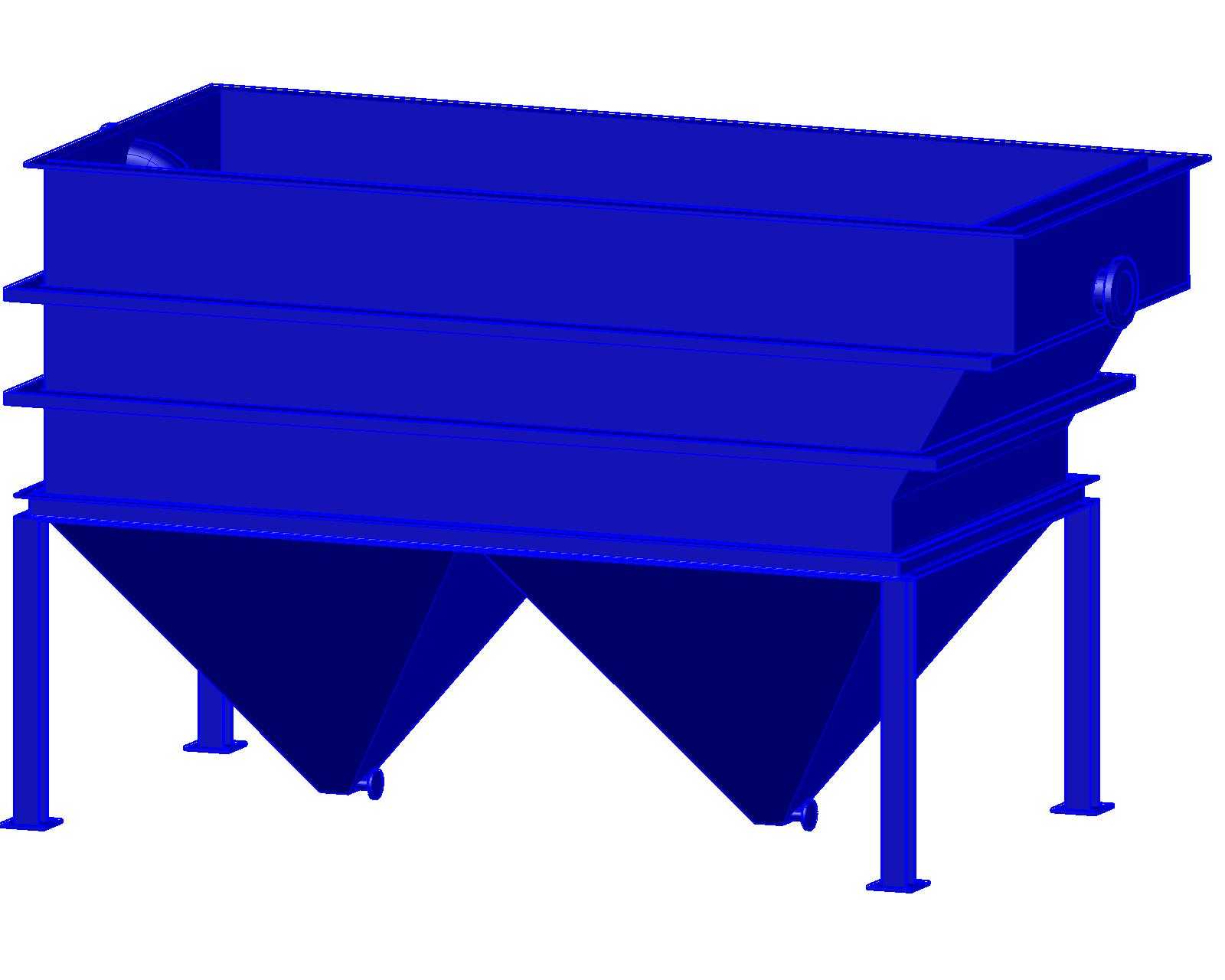

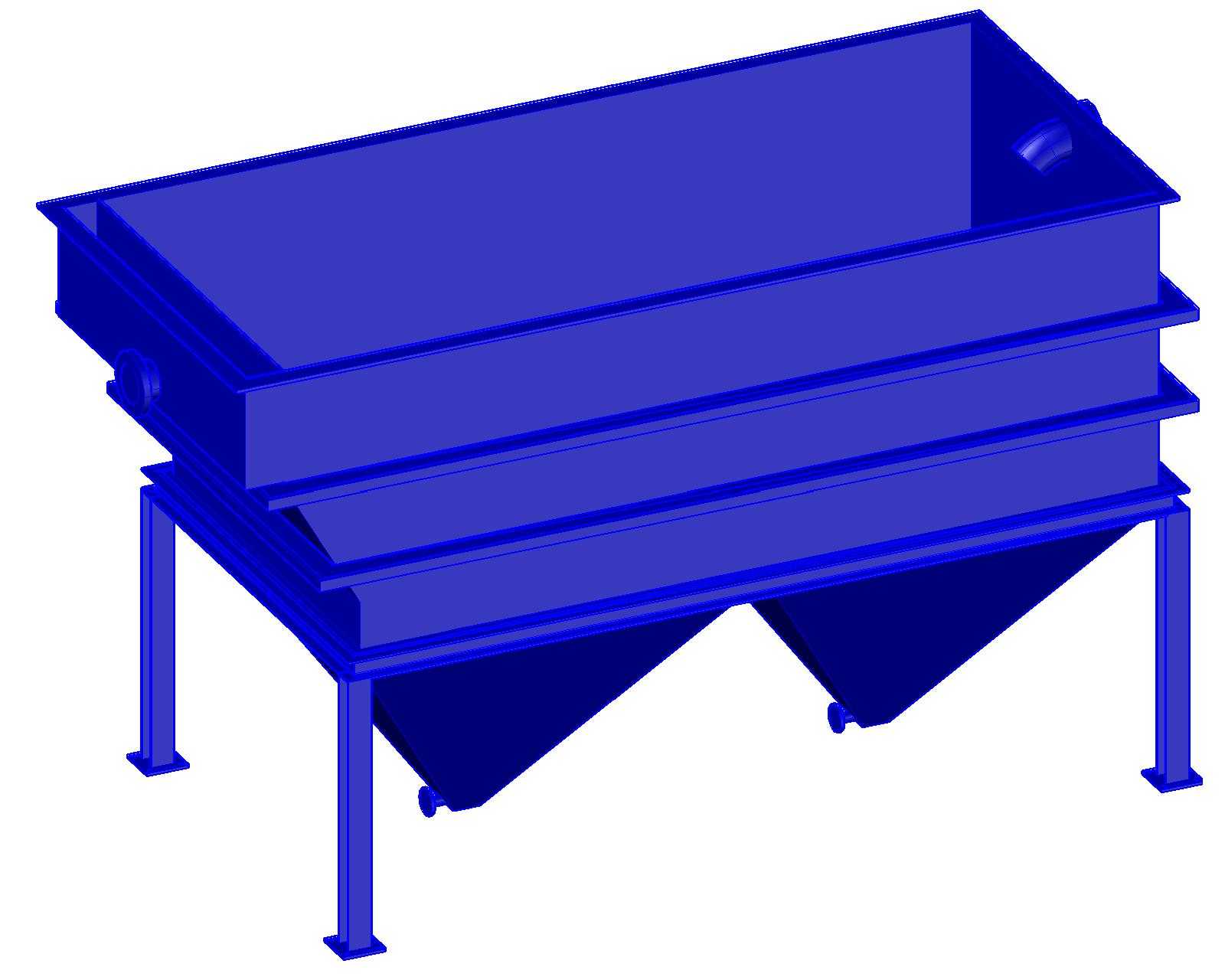

　　该钢制槽体结构主要面向工业物料暂存、固液分离沉降类工况设计，常见应用场景涵盖污水处理工段的污泥沉降环节、选矿流程的矿浆分级暂存、散状固体物料的中转缓存，也可适配化工生产中带颗粒介质的静置分层工序，在中小型生产线的物料预处理单元中承担核心的容载与分离功能。从结构功能来看，上部采用大开口矩形槽体设计，宽幅的进料开口能够适配大流量来料输入，避免进料过程中出现物料飞溅、溢出现象，槽身设置的多层横向加强筋结构，可在满载工况下抵消槽壁承受的侧向静压力，防止长期使用过程中槽壁出现鼓胀变形，槽体侧壁预留的管道接口可根据实际工艺需求接入进料管、溢流管、冲洗管路，接口位置经过受力校核，不会因管路附加载荷造成槽壁局部应力集中。

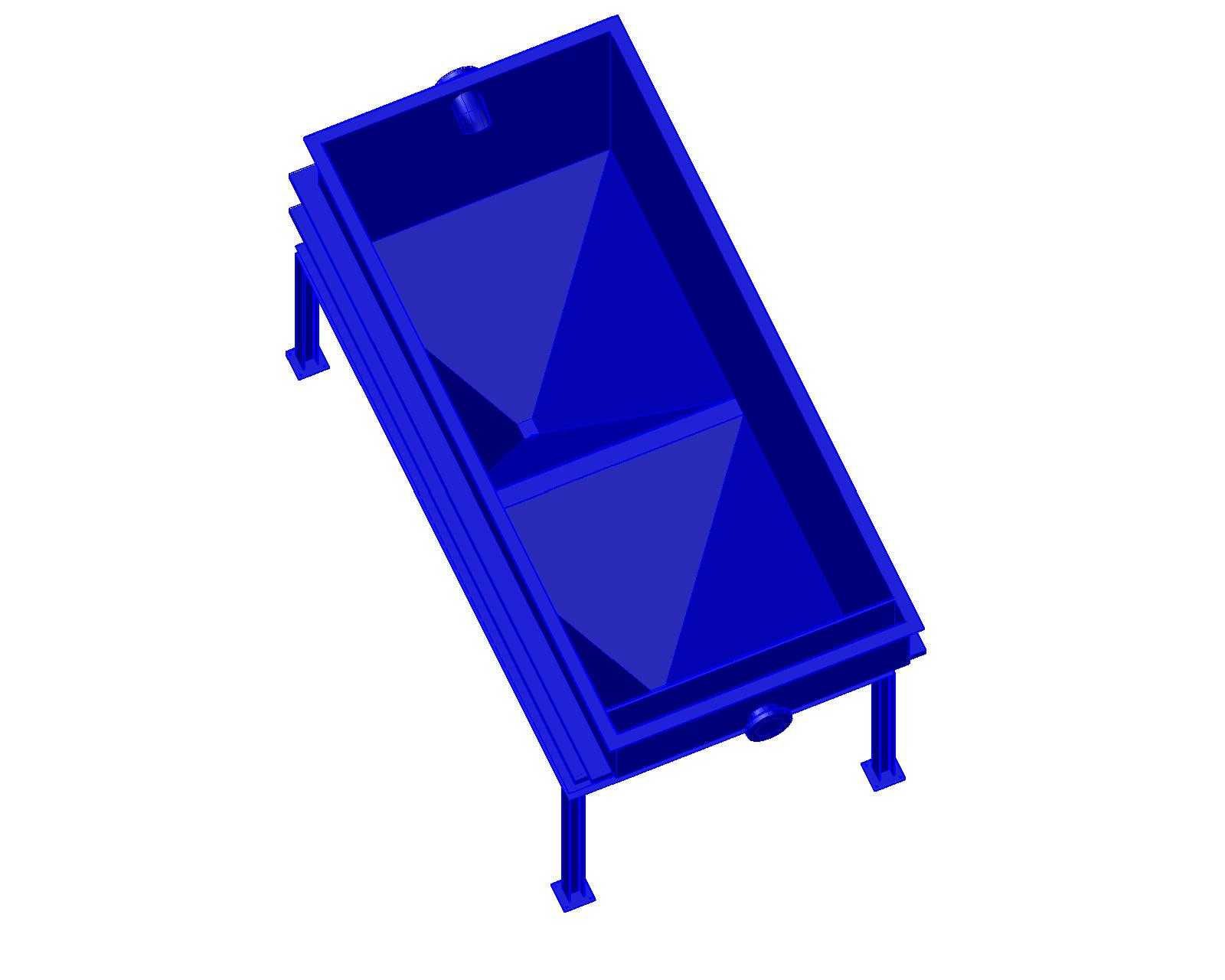

　　下部的双斜斗锥形出料结构是整个设计的核心功能段，斜壁角度按照常见散料、沉降污泥的安息角取值设计，能够保证物料依靠自重顺利滑落到锥底出料口，无需额外设置辅助卸料装置即可实现顺畅排料，双锥斗的布局相比单锥斗设计，在相同槽体容积下可缩短物料滑落路径，减少物料在锥壁粘附架桥的概率，同时两个独立出料口可分别对接不同的下游输送设备，适配一进多出的工艺排布需求。支撑结构采用四根独立的型钢支腿，支腿底部设置方形安装脚板，脚板上预留螺栓安装孔，安装时可通过膨胀螺栓与混凝土地面基础固定，支腿与槽体、锥斗的连接位置均设置加强三角板，分散连接点的集中载荷，保证满载状态下整体结构的稳定性，支腿的高度设计预留了锥底出料口下方的安装空间，足够安装卸料阀门、输送泵或者接料输送设备，避免出现安装干涉。

　　设计过程中优先考虑了现场安装的便捷性，整体结构可拆分为槽身段、锥斗段、支腿段三个模块，各模块之间采用法兰螺栓连接，运输过程中可拆分堆叠，降低运输成本，现场安装时无需大型吊装设备即可完成组装，对于后期维护也更为友好，当锥斗段出现磨损时可单独拆卸更换，无需整体报废槽体。槽体内部所有焊缝均做满焊打磨处理，避免出现缝隙藏料、腐蚀的问题，针对有防腐需求的工况，可在槽体内壁衬贴防腐层或者涂刷防腐涂料，结构本身的焊接余量足够支撑后续的防腐层施工，不会因涂层厚度影响装配精度。

　　从安装边界来看，该结构的整体占地尺寸适配常规工业厂房的柱距排布，支腿的跨距经过优化，不需要额外制作大型安装基础，普通硬化地面即可满足承重要求，槽体顶部的开口边缘设置外翻边，既可以提升槽口的结构强度，也可作为盖板安装的支撑边，当需要做密闭处理时可直接在翻边上加装密封盖板，适配有防尘、防挥发要求的工况。在实际选型应用中，该结构可根据处理物料的特性调整板材厚度，针对磨琢性强的矿浆类物料，可适当增加锥斗段的板材厚度，或者在锥斗内壁加装耐磨衬板，针对腐蚀性强的化工介质，可更换为不锈钢板材制作，整体结构的模块化设计让参数调整的灵活度很高，不需要大幅改动主体结构即可适配不同的工况需求。
