C型手动螺旋夹紧工装夹具设计

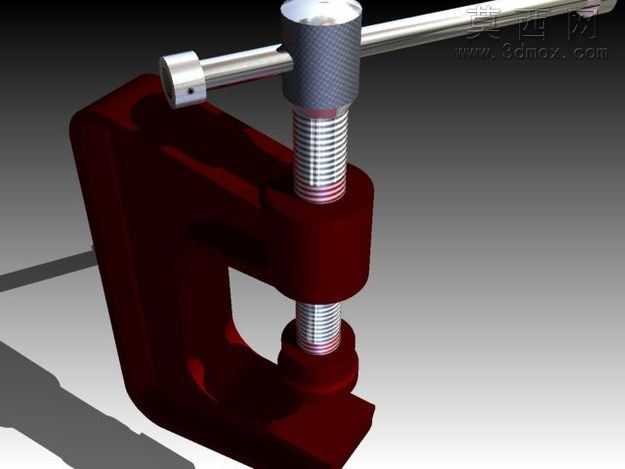

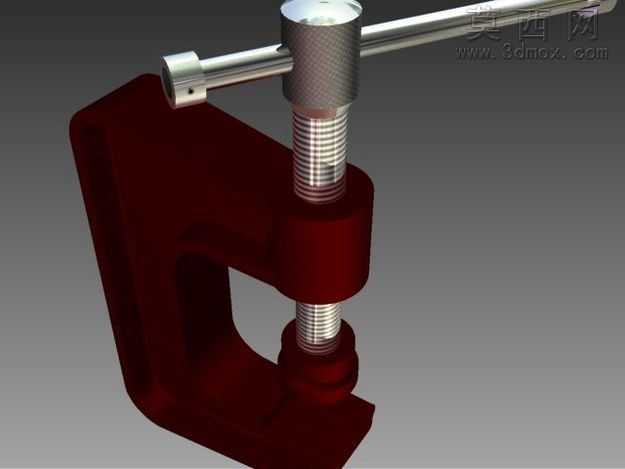

本作品为C型手动螺旋夹紧夹具的三维建模设计，整体采用经典C型开口框架结构，依托三维建模软件完成全参数化零件建模与整机装配，建模过程严格遵循机械加工工艺规范，对每一处结构尺寸都做了公差适配校验，确保各活动部件无干涉、装配关系完全符合实际工装的使用逻辑。渲染阶段采用哑光金属材质模拟夹具主体的铸铁质感，对表面做了细微的磨砂纹理处理，还原铸造五金件的真实触感；螺杆部分采用亮面金属材质，搭配滚花旋钮的网格纹理，通过光影渲染突出滚花的凹凸质感与螺杆螺纹的精密细节，压头部分做了圆角过渡处理，避免夹紧工件时造成表面压痕。结构设计上，C型框架采用一体式加厚结构，开口深度与夹持行程做了合理配比，可满足常规厚度的金属、木质工件夹持需求；顶部的T型转动杆采用贯穿式设计，与螺杆顶端的通孔做间隙配合，可灵活拆卸更换，转动杆两端做了圆滑收边，避免操作时划伤手部；螺杆采用梯形传动螺纹，具备良好的自锁性能，夹紧后不会因外力震动出现松脱问题，螺杆底部的压头采用活动连接结构，夹紧时可随工件表面自适应微调角度，保证夹持面完全贴合，避免工件受力不均出现偏移。设计思路围绕通用夹持场景展开，兼顾木工加工、焊接作业、小型工件装配等多场景使用需求，整体结构无复杂冗余部件，所有零件均可采用常规机械加工工艺制作，生产成本低、维护简便，操作时无需额外辅助工具，仅通过手动转动T型杆即可完成夹紧与松脱动作，夹持力度可通过转动圈数灵活控制，既可以满足轻薄木料的轻柔固定，也可通过加大施力力度实现金属焊接件的牢固夹紧，框架的C型开口设计可从工件侧方推入，不受工件长度限制，适用场景十分广泛。建模过程中对螺纹部分做了精细化建模，还原真实螺纹的牙型角度与导程参数，滚花旋钮的网格纹理采用阵列特征生成，纹理密度完全符合实际五金件的加工标准，装配体中添加了合理的运动约束，可模拟螺杆转动升降的完整动作过程，直观展示夹具的工作原理与操作方式，渲染输出的效果图通过多角度布光，清晰呈现夹具的结构细节与材质质感，完整还原实物的视觉效果。
