带座立式外球面枕头轴承三维建模

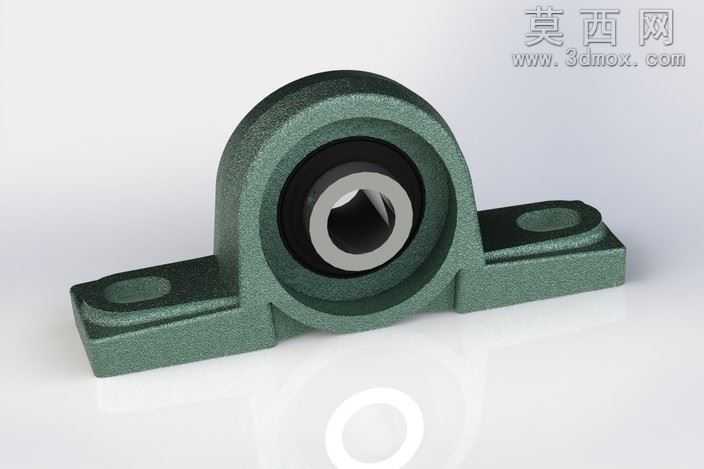

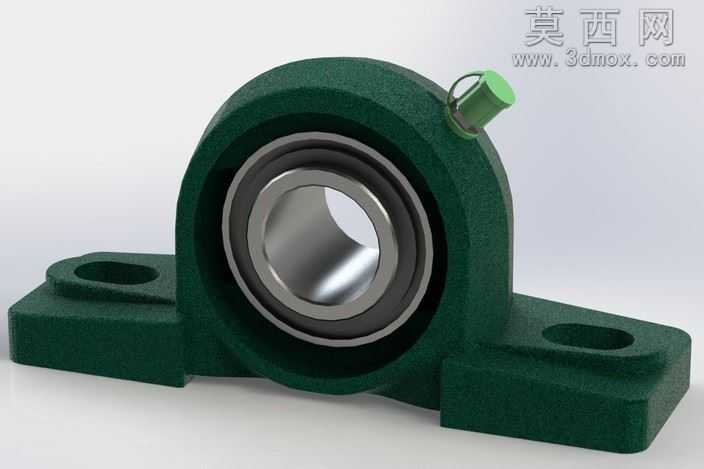

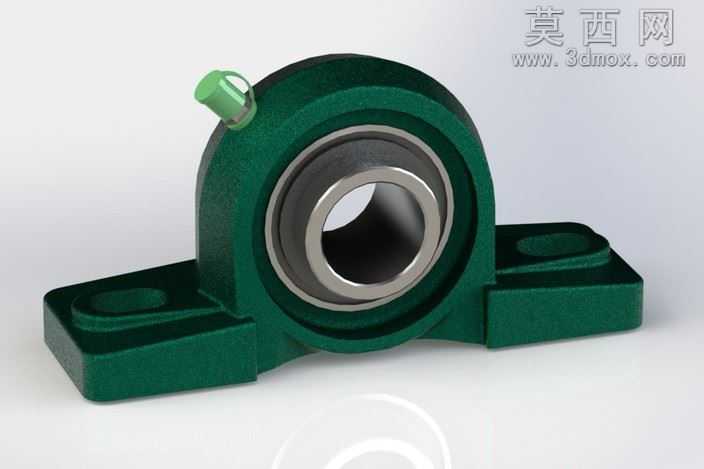

本模型为立式带座外球面枕头轴承，建模过程严格遵循实际工业产品的尺寸规范，针对直径24与7的适配轴径做了精准的参数化设计，确保各部件尺寸匹配度符合机械装配要求。建模阶段首先构建轴承座的主体基座结构，通过草图绘制两侧带安装孔的支撑脚轮廓，拉伸生成带加强过渡圆角的座体，在座体与轴承配合的内孔位置做了同轴度约束，保证轴承安装后的回转精度。外球面轴承部分采用分层建模逻辑，依次构建内圈、滚动体、保持架、外圈的独立结构，滚动体沿滚道做圆周阵列装配，还原真实轴承的滚动支撑结构，同时在外圈外侧添加了注油嘴结构，还原实物的润滑加注功能设计。材质与渲染环节，针对轴承座的铸铁材质做了质感调试，赋予深绿色喷塑漆面的粗糙哑光质感，模拟工业铸件表面的喷塑处理效果；轴承的金属部件分别赋予不同的金属材质，内圈与滚动体采用高抛光轴承钢材质，带有清晰的金属反光与细微的磨削纹理，保持架采用冲压钢的半哑光金属质感，注油嘴的金属盖帽做了亮面金属处理，区分不同部件的材质差异。结构设计上还原了枕头轴承的自调心特性，外球面与座体内孔的球面配合结构做了精准的曲面拟合，保证模型能够直观展现该类轴承补偿轴安装误差的功能特点，安装孔的沉头结构、座体的减重凹槽、轴承的密封唇结构都做了细节还原，没有遗漏工业产品的细小结构特征。整体建模逻辑贴合实际生产的加工工艺，所有倒角、圆角都按照机械加工的规范设置，没有出现不符合工艺要求的尖锐棱角，模型装配关系清晰，各部件之间无干涉，既可以用于机械设计的装配选型参考，也可用于机械教学的结构演示场景，能够直观展现带座外球面轴承的完整结构与装配逻辑。
