钣金结构工业配电面板三维设计

　　在工业生产车间、中小型设备配套供电场景中，配电面板是末端电力分配的核心承载部件，直接关系到现场回路分合、过载保护、检修操作的便捷性与安全性，这类钣金结构的配电盘常被集成在生产线侧、设备动力柜旁、小型车间配电间内，承担多路低压负荷的通断控制与状态指示功能。从结构设计逻辑来看，这款配电盘采用全钣金折弯成型的框架结构，没有额外的铸造或注塑承重件，所有受力部位均通过板材折弯的加强筋结构实现刚度提升，侧板与底板的连接采用自攻螺钉配合翻边孔的装配方式，既减少了焊接工序带来的变形问题，也方便后期运维时的拆装检修。

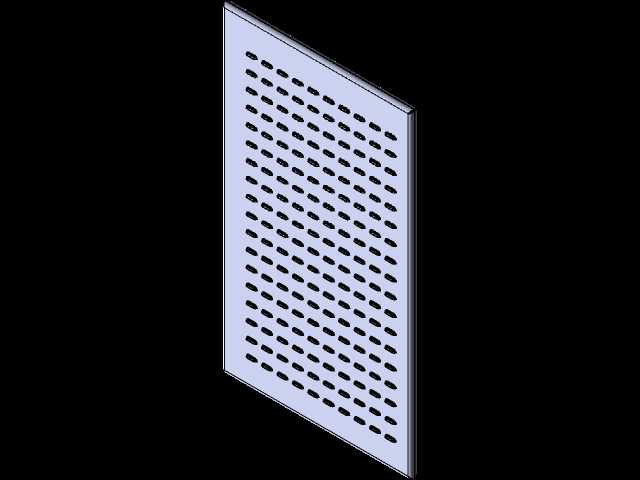

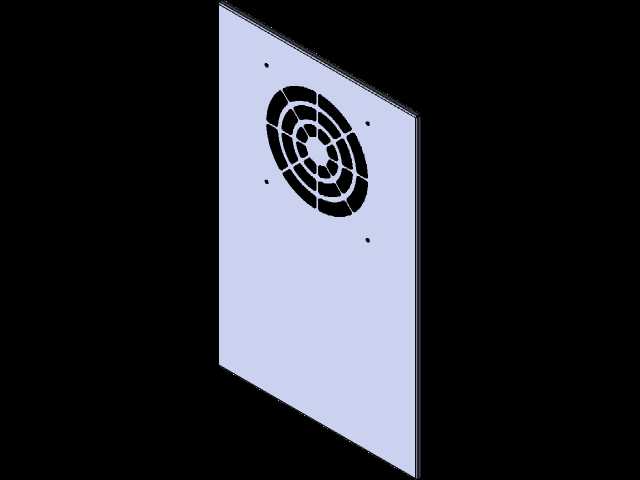

　　柜体正面预留了多组元器件安装位，可根据实际回路数量配置微型断路器、漏电保护装置、指示灯、操作按钮等标准电气元件，背部的格栅式通风结构是设计中的细节考量，当柜内元器件长时间带载运行产生热量时，自然对流的风道可将热空气从上部格栅排出，避免密闭空间内积热导致的元器件寿命衰减。安装边界方面，这款配电盘的底部预留了四个通用安装脚位，可直接固定在车间预制的槽钢基座或者混凝土台面上，柜体侧面预留了进出线的敲落孔，适配不同直径的电缆护套管，施工时无需额外开孔，减少现场加工的工作量。

　　从实际使用场景出发，这类配电盘的设计充分考虑了车间现场的复杂工况，板材表面采用静电喷塑处理，可抵御车间内常见的油污、粉尘侵蚀，柜门的折边结构做了内嵌式防水沿，即使在有少量飞溅液体的加工区域，也能避免液体直接进入柜内接触带电部件。内部的安装横梁采用可调节式设计，不同尺寸的电气元件都能通过调整横梁位置找到合适的安装空间，不需要额外定制安装支架，大幅提升了产品的适配性。在结构强度校核上，柜体的承重框架采用1.5mm厚的冷轧钢板折弯而成，侧板与门板采用1.2mm板材，在保证整体刚度满足元器件安装承重要求的前提下，尽可能控制了整体重量，方便现场搬运与吊装。

　　设计过程中特意规避了复杂的曲面结构，所有折弯角度均为标准90度或者135度，常规钣金加工厂的数控折弯设备即可完成加工，不需要定制特殊模具，有效降低了生产制造成本。柜内预留了接地端子排的安装位置，所有金属结构件都可通过接地端子实现可靠等电位连接，满足低压配电设备的安全规范要求。门板与柜体之间预留了密封胶条的安装槽，后期可根据使用环境需求加装发泡密封胶条，提升柜体的防护等级，适配粉尘较多或者湿度较高的使用场景。从布线角度考虑，柜体内部两侧预留了走线槽的安装空间，强电回路与二次控制回路可分开布线，避免线路之间的电磁干扰，同时也方便后期线路检修时的梳理与排查。底部的进线孔做了翻边钝化处理，不会划伤电缆外层绝缘皮，减少施工过程中的安全隐患。这款配电盘的结构设计没有冗余的装饰性部件，所有结构特征都服务于实际功能需求，无论是作为独立的末端配电设备使用，还是集成到大型设备的动力系统中作为配套配电单元，都能很好地适配安装空间与功能要求，钣金结构的加工工艺成熟，批量生产时的一致性容易控制，也方便后期根据不同项目的回路需求做局部结构调整，不需要重新设计整体框架。
