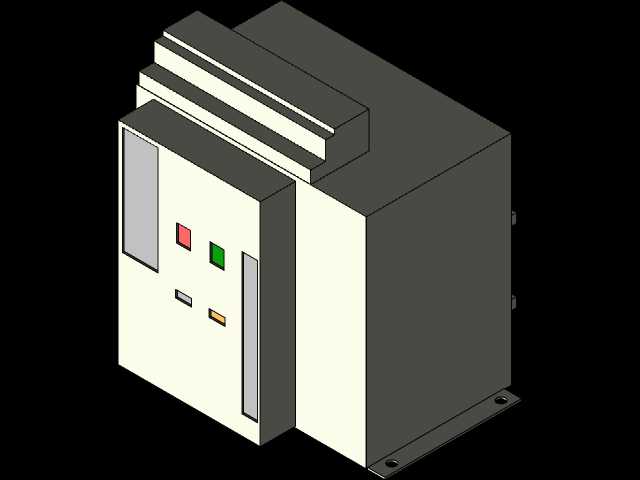

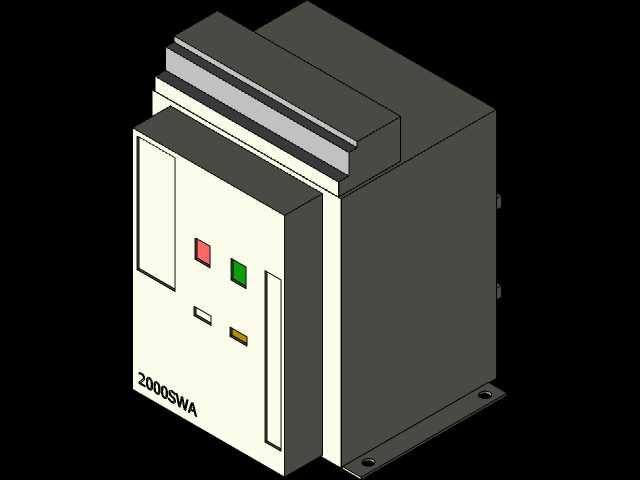

本次呈现的是额定电流1600A等级的框架式空气断路器三维结构,这类器件是低压配电系统进线端、母联端的核心保护元件,广泛应用于工业厂房低压配电室、商业综合体变配电所、数据中心供配电回路、大型生产车间主进线柜等场景,承担着回路过载保护、短路瞬时分断、欠压保护以及正常工况下不频繁带载分合电路的核心作用,是低压配电系统中保障下级设备、供电线路安全的最后一道保护屏障。
从实际工程应用的角度看,该款断路器的结构设计完全贴合固定式安装的柜内布局需求,整体采用模块化拼接的外形结构,主体分为触头灭弧舱、操作机构舱、保护脱扣单元三个核心功能区块,外部壳体采用高强度工程塑料与冷轧钢板结合的结构,既保证了分断大电流时的结构强度,也满足带电部件的绝缘防护要求。正面布局遵循运维人员的操作习惯,左侧设置状态观察窗与操作手柄槽位,中部排布分合闸状态指示灯、故障脱扣指示窗、储能状态标识,右侧预留二次接线端子的防护盖板位置,所有外露操作部件的位置都符合低压开关柜的人机工程要求,运维人员在柜前操作时无需探身即可完成分合闸操作、状态查看与故障复位动作。
建模过程中严格遵循低压电器的安装边界要求,整体外形的宽度、深度、高度尺寸完全匹配标准GCS、MNS型低压抽出式开关柜的固定安装舱位,底部安装孔位的孔距、孔径对应柜内安装梁的通用规格,进出线母排的连接位置预留了足够的母排搭接空间,母排接线端的相间距离满足1600A载流的电气安全间隙要求,不会出现相间绝缘距离不足的问题。侧面预留的二次线走线槽位置,与柜内二次布线的常规路径完全匹配,不会出现二次线弯折半径不足、与主回路母排安全距离不够的问题。
从功能结构的设计还原度来看,模型完整复现了断路器的分层结构:上部的多层叠装结构是灭弧栅片组的外部舱体,分断短路电流时产生的电弧会在栅片作用下被快速切割、冷却、熄灭,避免电弧持续灼烧触头;中部的封闭舱体容纳操作机构、储能弹簧、脱扣器组件,保证机构动作时不受外部粉尘、杂物干扰;下部的安装底座设置了定位凸台与接地连接点,安装时可快速定位,同时保证壳体可靠接地。正面的不同颜色指示件分别对应分闸、合闸、故障脱扣三种状态,运维人员在柜外即可快速判断设备运行状态,无需打开柜门进行验电操作。
在实际配电系统选型中,这类1600A等级的框架断路器通常作为变压器低压侧出线的主开关,需要匹配下级回路的保护选择性,模型还原的结构细节可以帮助结构设计人员完成柜内母排走向设计、安全距离校验、柜内温升仿真的前置工作,避免实际生产装配时出现部件干涉、间隙不足的问题。比如在进行柜内布局时,可以直接依托该模型校验断路器与电流互感器、母排夹板、柜内隔板的位置关系,确认操作手柄的活动行程范围内无遮挡,二次接线的插拔空间满足接线作业要求,甚至可以模拟柜门开启时与断路器正面操作部件的安全距离,避免关门过程中磕碰操作手柄引发误动作。
不同于小型微型断路器的导轨安装方式,该款大容量断路器采用底部螺栓固定的安装方式,模型中还原的底部安装沉孔位置、深度都与实际产品一致,设计人员可以直接在装配环境中匹配安装梁的开孔位置,无需反复核对二维图纸的尺寸标注。同时,模型中预留的附件安装位,比如分励脱扣器、欠压脱扣器、辅助触点的安装位置,都与实际产品的扩展接口一致,方便设计人员根据项目需求扩展附件时,校验附件安装后与柜内其他部件的干涉情况。
从结构设计的细节来看,断路器壳体的拼接缝位置、散热槽的开设位置都做了准确还原,大容量断路器长期满负荷运行时会产生一定热量,壳体上的散热槽对应内部发热部件的位置,建模时保留这些结构可以帮助设计人员在做柜内通风散热设计时,更准确地模拟气流走向,优化柜内通风道的设置,避免断路器长期过热运行降低使用寿命。
