210吨钢制紧急浆料储槽结构设计

　　在矿山选矿、湿法冶金、化工浆料制备这类连续生产场景里，工艺环节的物料缓冲一直是影响产线稳定性的核心节点，紧急浆料罐的作用就是在主流程出现短暂波动、下游设备临时检修或者上游来料峰值超标的时候，承接暂存带颗粒的浆状物料，避免满溢或者断料导致全线停车。这类储槽和普通清水储罐的设计逻辑差异很大，因为存储的介质往往带有一定磨蚀性，部分工况下还带有弱酸碱度，同时浆料容易沉积板结，所以罐体的结构强度、内壁平整度、附属设施的布置都要围绕长期带料运行的可靠性来做。

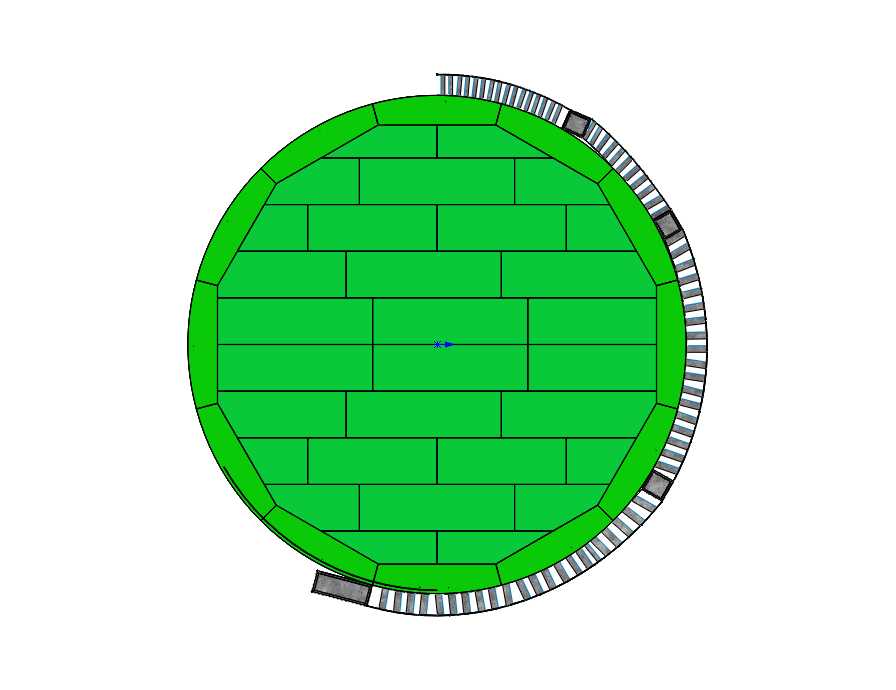

　　这次建模的储槽公称容积对应210吨钢制储料能力，外形尺寸为直径20米、筒体高度19米，属于大型立式常压储槽范畴，安装边界需要考虑混凝土基础的承载均匀性，基础环板的直径要比罐底外径宽出至少300毫米，预留二次灌浆层的施工空间，同时罐体周边要留出至少1.5米的巡检通道，爬梯侧的操作净距不能小于2米，满足日常巡检和小范围维护的操作需求。建模的时候首先确定罐壁的板厚分布，这类大直径薄壁储罐不能用等厚钢板，从下到上板厚逐步递减，最下层壁板要承受满罐时的浆料静压力，还要考虑风载、地震载荷下的环向应力，壁板之间采用对接焊缝，外侧做连续焊，内侧保证焊缝打磨平整，减少浆料挂壁残留的可能。罐底采用边缘板加中幅板的结构，边缘板厚度比中幅板高一个规格，应对罐壁和底板连接处的应力集中，底板铺设的时候要预留焊接收缩余量，避免焊后底板变形翘曲，导致局部积液沉积。

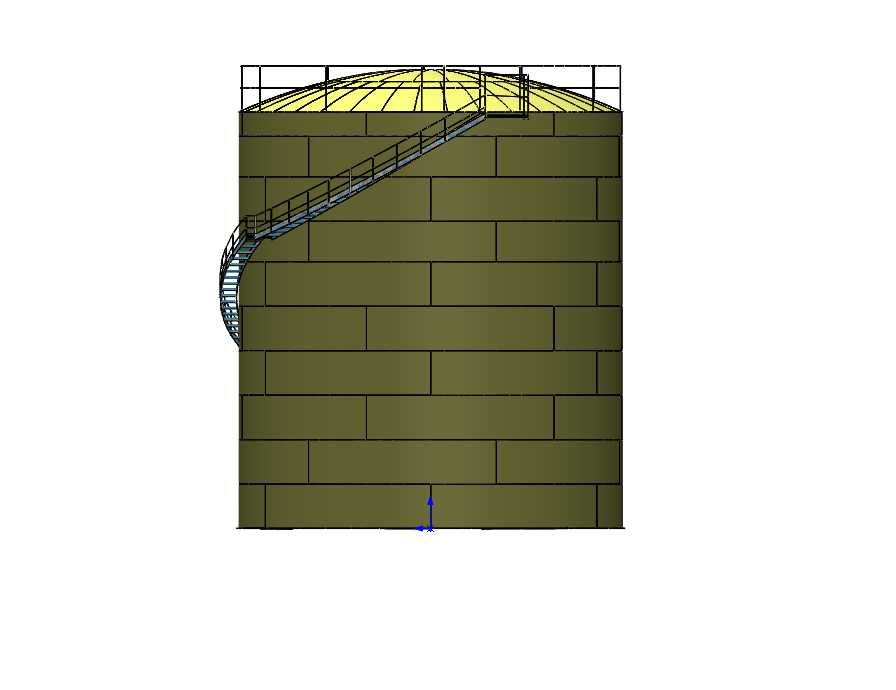

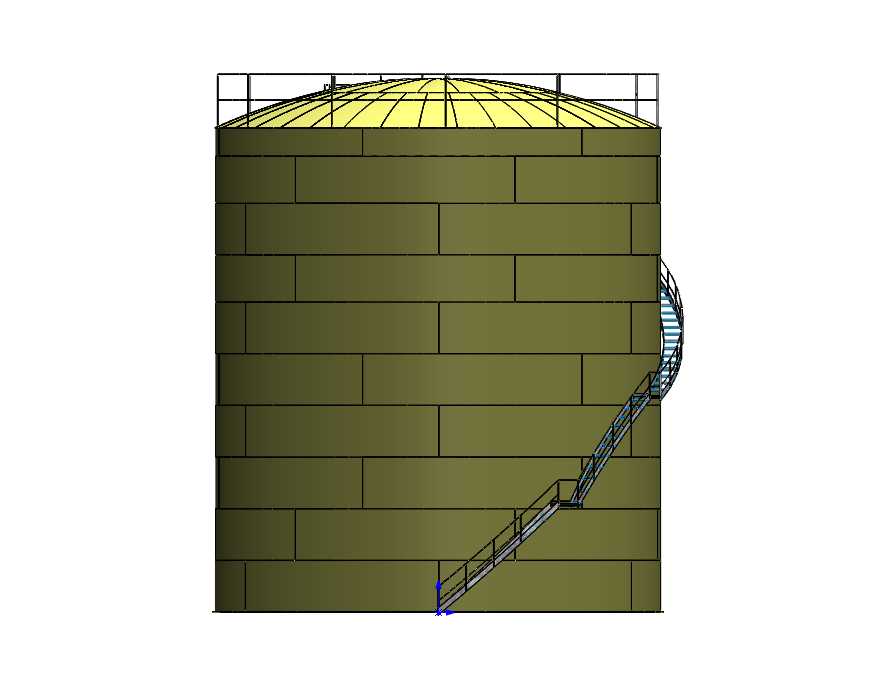

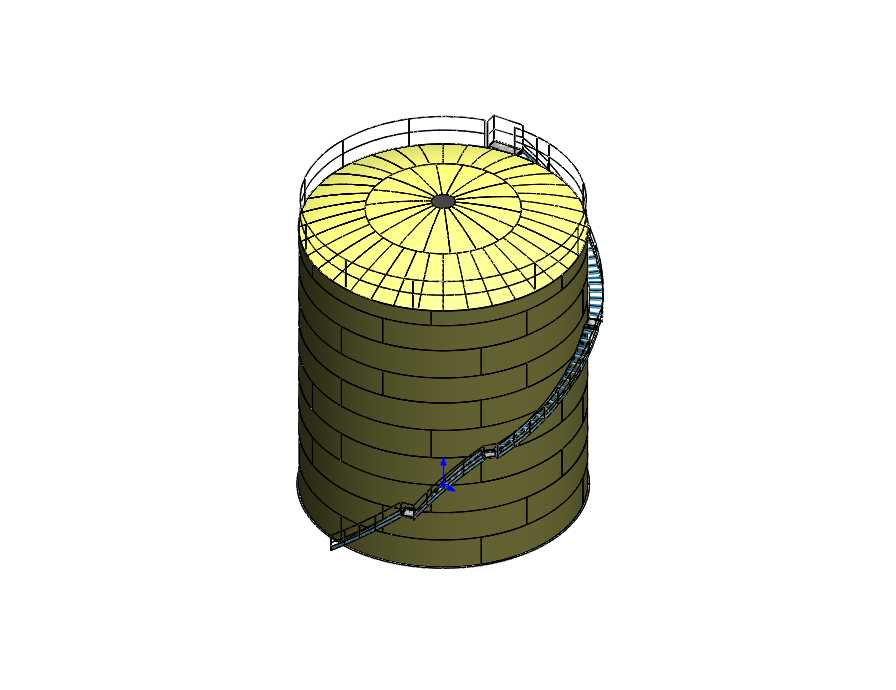

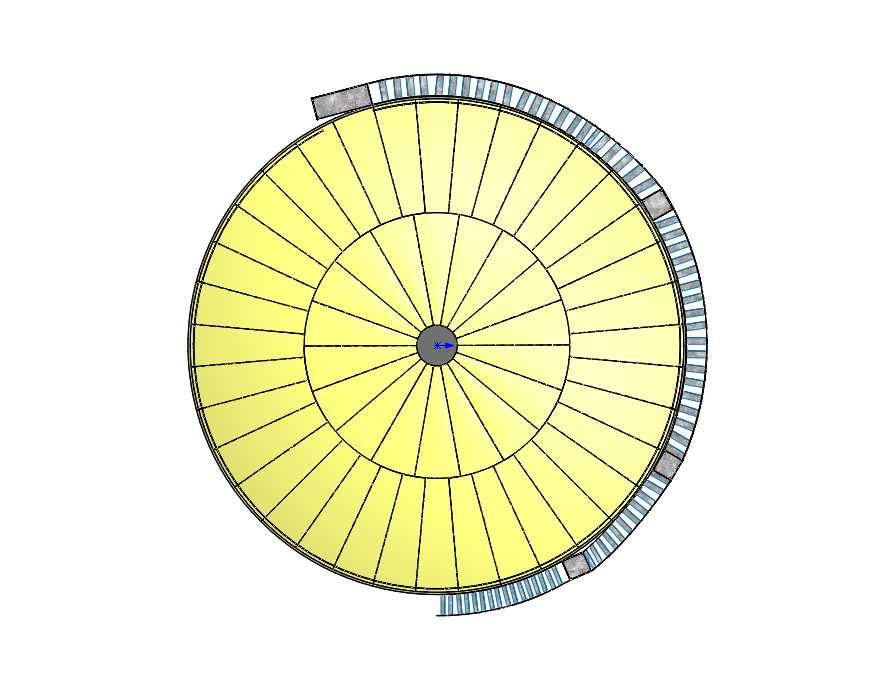

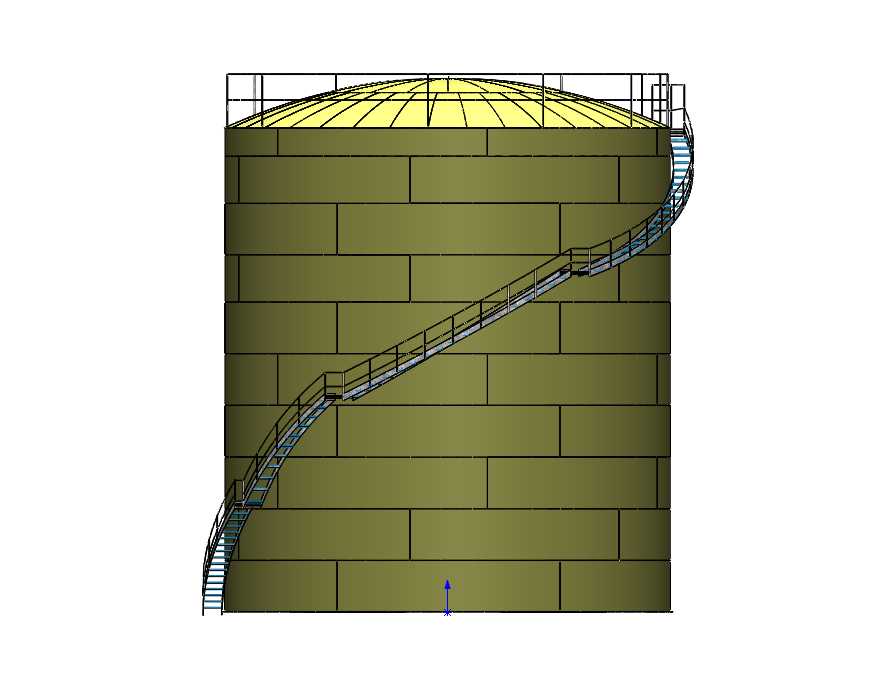

　　罐顶采用带肋的拱顶结构，相比锥顶能节省钢材用量，同时拱顶的自稳性更好，顶部设置的环形防护栏杆高度1.2米，栏杆横杆间距不大于350毫米，踢脚板高度100毫米，满足高处作业的安全规范要求，罐顶还预留了人孔、排气口、料位计安装口的位置，这些接口的法兰密封面都采用突面结构，适配常压工况的密封需求。外部的盘梯是建模里细节比较多的部分，从地面一直延伸到罐顶平台，梯段宽度700毫米，踏步采用防滑花纹钢板，每段梯段都设置双侧扶手，梯段和罐壁之间的连接采用可微调的支座结构，避免罐体充水试压时的沉降导致梯段变形，盘梯的曲率和罐体外径匹配，保证梯段和罐壁的间距始终保持一致，不会出现局部过宽或者过窄影响通行的问题。

　　在功能设计上，这类紧急浆料罐的进出料口都设置在罐体下部，进料管沿罐壁切线方向接入，让进料的时候形成旋流，减少浆料直接冲击罐底造成的局部磨损，同时旋流能带动罐内浆料缓慢流动，减少颗粒沉积；出料口设置在距离罐底300毫米的位置，避免沉积的粗颗粒直接进入出料管造成堵塞，罐底还设置了排空口，用于检修的时候排空罐内残留物料和冲洗废水。建模过程中特意还原了壁板的排版布局，现场施工的时候壁板都是标准规格钢板卷制后拼接，排版的时候要把纵焊缝错开至少500毫米，环焊缝和纵焊缝的交点处要做应力分散处理，避免长期载荷下焊缝开裂。另外罐体外部没有设置额外的加强圈，因为20米直径的储槽在19米高度下，通过壁板厚度的梯度变化已经能满足刚度要求，满罐试压的时候径向变形量控制在规范允许的范围内，不需要额外增加加强结构来浪费钢材。

　　很多新手建模的时候容易忽略爬梯和罐体连接的细节，要么把爬梯直接焊死在壁板上，要么支座间距设置不合理，实际运行里罐体充放料的时候会有微小的形变，温度变化也会带来热胀冷缩，所以爬梯和罐壁的连接支座要开长圆孔，允许微小的位移，避免焊缝被拉裂。还有罐顶的栏杆，不能只做外观示意，栏杆的立柱间距不能大于1米，每根立柱都和罐顶的预埋垫板焊接牢固，承受1kN的水平推力不会变形，这些细节都是现场安装和后期运维必须满足的要求。另外罐体的防腐设计在建模里虽然不直接体现，但结构设计的时候要预留防腐施工的操作空间，比如壁板外侧的爬梯和罐壁之间要留出至少100毫米的间隙，方便后期做防腐涂层的时候能喷涂到爬梯背后的壁板位置，不会出现防腐死角。

　　这类储槽在现场安装完成后首先要做充水试验，充水分四次逐步提升水位，每次充水后停留24小时检查壁板的焊缝渗漏情况，同时观测基础的沉降量，任意直径方向的沉降差不能超过直径的千分之一，整体沉降量要符合设计要求，试验合格后才能做内壁的耐磨防腐层施工，最后连接工艺管道投入使用。建模的时候把这些结构细节都还原出来，不管是用于施工前的结构校核，还是用于工艺布局的碰撞检查，都能直接复用，不需要再做二次调整，尤其是爬梯的位置、罐顶接口的排布、进出料口的高度，都是和现场安装尺寸完全匹配的，能直接给现场施工做参考。
