卧式浓硫酸储存罐体结构设计

　　在化工生产、湿法冶金、表面处理等涉及浓硫酸介质流转的工况场景中，可靠的储存设备是整个工艺链路稳定运行的核心基础，这类卧式硫酸储罐常被布置在厂区原料暂存区、工艺段中转工位，承担浓硫酸介质的静态存储、工序间缓冲暂存的功能，避免介质直接暴露在空气中发生吸湿浓度下降、挥发酸雾溢出等问题，同时为下游工艺环节提供稳定的介质供给余量，平衡上游来料与下游取用的流量差。

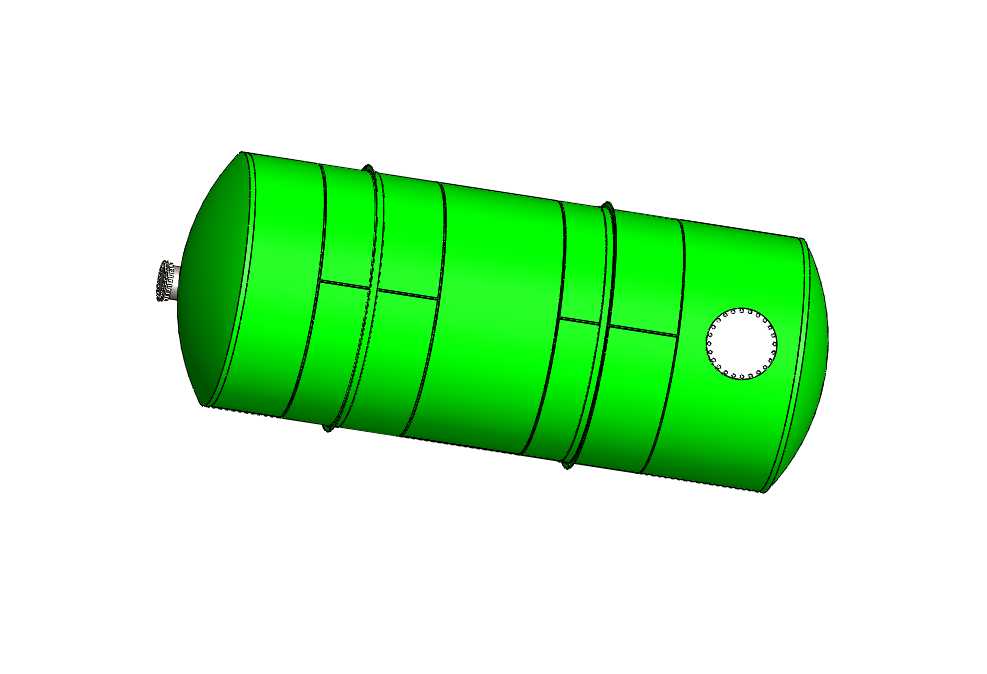

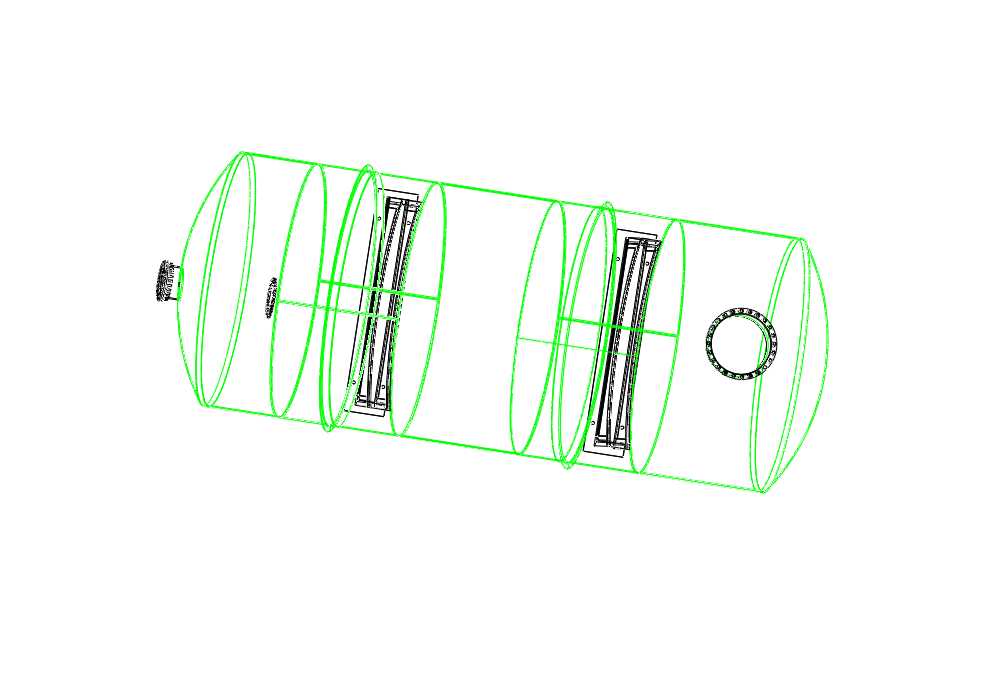

　　从结构设计逻辑来看，该储罐采用卧式圆筒形承压壳体结构，筒体段采用等直径卷制焊接成型，两端配置标准椭圆形封头，这种结构形式相比立式储罐，整体重心更低，对安装基础的承重均匀性要求更友好，尤其适合厂区地面承载力有限、需要低位布置储液设备的场景，同时卧式布置的罐体在检修时，内部残液的排空、内壁防腐层的检查作业都更具操作便利性。筒体外部设置多道环形加强筋，沿筒体轴向等距分布，用来抵消罐体充液后内部介质静压力带来的筒体径向形变，避免长期带压运行出现筒体鼓胀、焊缝应力集中开裂的问题，加强筋的截面尺寸、布置间距是结合罐体公称容积、设计储存压力、壳体板材厚度经过刚度校核确定的，保证在满液状态下筒体的径向变形量控制在工程允许范围内。

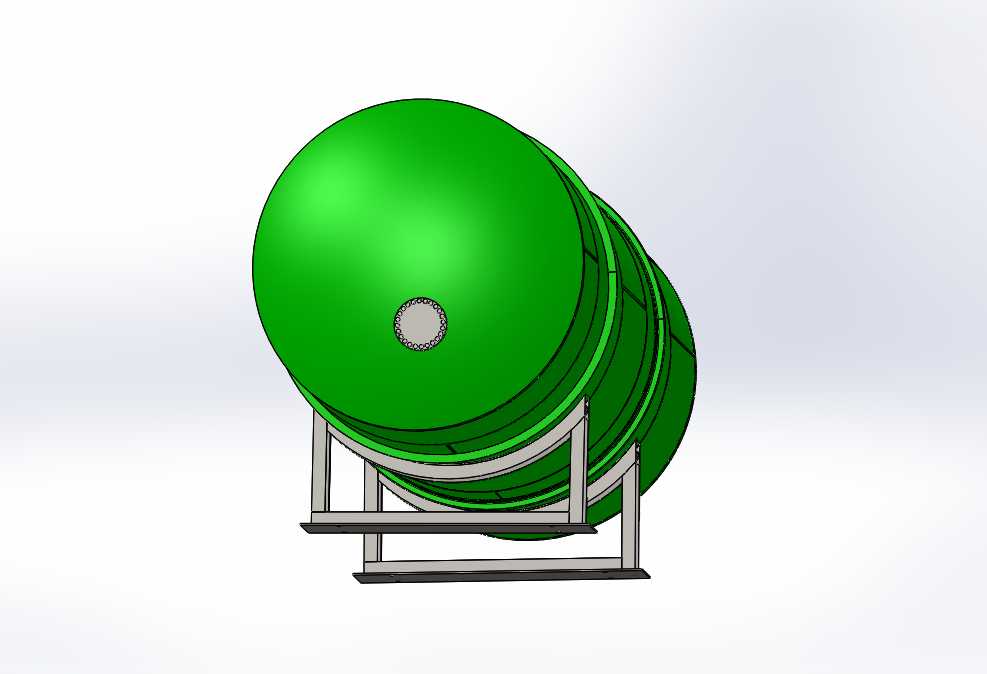

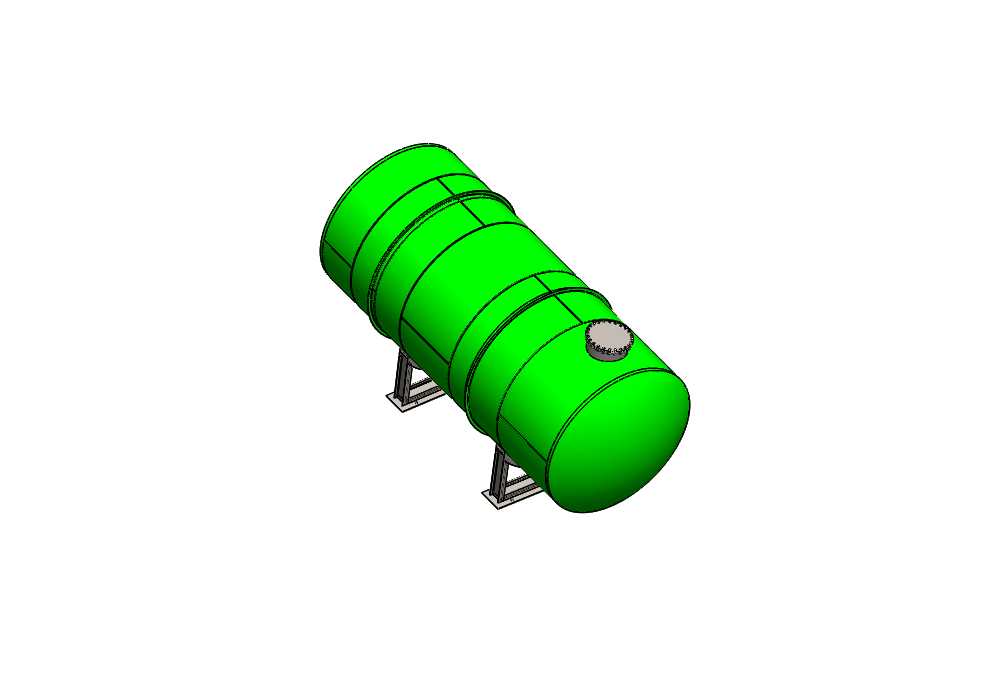

　　罐体顶部设置的人孔组件，采用带密封槽的法兰结构，配套耐酸密封垫片与压紧螺栓，既可以作为日常检修时人员进入罐体内部的通道，也能在定期维护时作为通风、检测口，检查内部防腐层的完好情况、底部沉积杂质的堆积厚度。罐体底部配套的鞍式支座，是卧式储罐的标准支撑结构，两个支座分别布置在靠近两端封头的位置，其中一个为固定支座，另一个为滑动支座，用来适配罐体在环境温度变化、介质温度波动时产生的轴向热胀冷缩形变，避免热应力直接作用在支座与基础的连接位置，造成焊缝撕裂、基础损坏。支座的弧形支撑面与罐体外径完全贴合，接触位置设置缓冲垫板，分散支撑点的局部应力，避免罐体外壳在支撑位置出现局部凹陷变形。

　　从安装边界尺寸来看，该储罐公称容积为27立方米，筒体段直径2.5米，筒体总长度5.5米，整体安装高度包含支座在内控制在合理低位，安装时需要在两个鞍座下方制作对应的混凝土基础，基础的水平度误差需要控制在工程允许范围内，避免罐体安装后出现局部应力集中。同时罐体布置时需要预留足够的周边操作空间，顶部人孔位置要预留检修操作平台的安装位置，罐体两端要留出管道连接、阀门操作的作业空间，底部要预留残液排空口的安装与操作空间。在功能设计上，这类浓硫酸储罐的内壁需要做针对性的防腐处理，适配浓硫酸的强腐蚀特性，壳体板材选用适配浓硫酸介质的专用钢材，所有焊接位置都要做渗透探伤检测，保证焊缝的致密性，避免出现介质渗漏问题。罐体的接口配置除了顶部人孔，还需要预留进液口、出液口、排空口、液位检测口、安全泄压口等工艺接口，所有接口的法兰压力等级都要与罐体设计压力匹配，密封件选用耐浓硫酸腐蚀的材质，避免长期运行出现密封失效泄漏。

　　在实际工程应用中，这类卧式硫酸储罐相比同容积的立式储罐，进料与出料的管路布置更灵活，不需要搭建过高的操作平台，日常巡检、阀门操作的作业风险更低，同时卧式结构的罐体在介质液位波动时，液面的晃动幅度更小，对液位检测装置的干扰更低，更适合需要精准控制储液液位的工艺场景。设计过程中需要充分考虑浓硫酸的介质特性，高浓度浓硫酸在常温下对碳钢的钝化特性可以被合理利用，但在焊缝位置、液位经常波动的区域，还是需要做额外的防腐补强，避免介质浓度波动、温度变化带来的腐蚀速率加快问题。同时罐体的外部需要做对应的防腐涂层与标识，明确介质类型与安全警示，配套的安全附件比如呼吸阀、阻火器、液位计都要选用适配浓硫酸介质的专用型号，保证整个储存系统的运行安全性。
