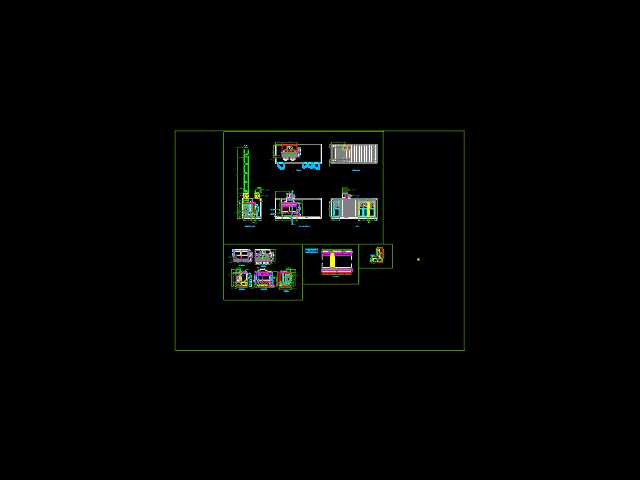

工业涂装作业喷漆室结构设计方案

　　在机械加工、五金制品、汽车零部件等行业的表面处理工序中，喷漆室是承担工件喷涂作业的核心配套设备，其结构设计直接影响喷涂作业的漆雾捕集效率、作业环境安全性以及最终涂层成型质量。这套喷漆室的结构设计围绕干式喷涂作业场景展开，整体采用模块化拼装思路，主体作业舱室采用矩形封闭框架结构，舱体侧壁预留工件进出的门洞尺寸，可匹配常规中小型工件的悬挂输送或辊道输送通过需求，舱体内部净空尺寸根据常规喷涂作业的操作半径设定，既保证操作人员持喷枪作业时有足够的回转空间，也避免舱体过大造成通风能耗的不必要浪费。

　　从功能分区来看，这套结构将作业区、漆雾过滤区、排风导流区做了明确的物理分隔，作业区地面采用格栅板铺设，格栅下方设置漆雾收集的折流通道，过喷的漆雾随定向气流进入折流通道后，大颗粒漆滴会在折流板处碰撞附着，剩余含漆雾空气再经过滤层处理后排出，避免漆雾直接外溢污染车间环境。舱体侧壁设置透明观察窗，方便外部人员实时观察舱内作业状态，同时观察窗采用可拆卸密封结构，便于后期沾染漆雾后快速更换清理。照明模块采用防爆型灯具内嵌安装在舱体顶部的照明腔体内，照明腔体与作业区之间采用钢化玻璃密封隔离，既保证作业区有足够的照度满足喷涂对位需求，也避免漆雾沾染灯具表面带来的安全隐患。

　　设计过程中重点考虑了气流组织的合理性，排风系统的接口设置在舱体侧下方的过滤区末端，配合顶部的进风均流板，让舱内形成从上到下的稳定层流气流，避免气流紊乱造成漆雾飞散沾到已喷涂完成的工件表面，减少涂层出现颗粒、流挂等缺陷的概率。舱体的拼接处均采用密封胶条做压合密封，减少无组织漏风，保证舱内负压稳定在合理区间，既防止漆雾从门洞外溢，也避免外部粉尘进入舱内落在未干的涂层上。针对不同尺寸工件的适配性，这套结构在舱体顶部预留了悬挂输送链的穿过接口，接口处设置可调式密封挡板，可根据输送链的实际安装宽度调整密封范围，适配不同规格的悬挂输送系统安装需求。

　　安装边界方面，这套喷漆室的底部框架采用型钢焊接成型，安装时只需要对车间地面做简单的水平找平即可固定，不需要做复杂的混凝土基础施工，能减少现场安装的工程量和周期。设备的侧边预留了过滤组件的更换检修门，检修门的开启角度不小于120度，方便后期更换过滤棉、清理折流板上附着的漆渣，日常维护时不需要进入舱内作业，降低维护人员接触漆雾的风险。电气布线全部采用穿线管沿舱体框架外侧布置，线管接口处做密封处理，避免漆雾和喷涂溶剂的腐蚀，提升电气系统的运行稳定性。舱体内部的操作工位旁设置了喷枪挂架、工件临时放置台的安装点位，可根据实际作业需求灵活加装辅助配件，不需要额外在舱壁上打孔破坏密封结构。

　　从实际使用场景来看，这套结构既可以适配单机小批量的手工喷涂作业，也可以对接自动化喷涂机械手的流水线作业，只需要调整门洞处的输送衔接结构即可完成适配。针对喷涂作业中常见的溶剂挥发问题，舱体内部的排风风速设定在符合涂装作业安全规范的区间，既能有效排出挥发的有机废气，也不会因为风速过大造成喷枪喷出的漆流偏移，影响涂层的厚度均匀性。舱体的壁板采用夹心彩钢板材质，内表面光滑平整不容易沾附漆雾，即使长期使用后需要清理，也可以采用专用溶剂快速擦拭，不会出现漆渣大面积堆积难以清理的问题。
