废液焚烧系统配套30KW引风机结构设计

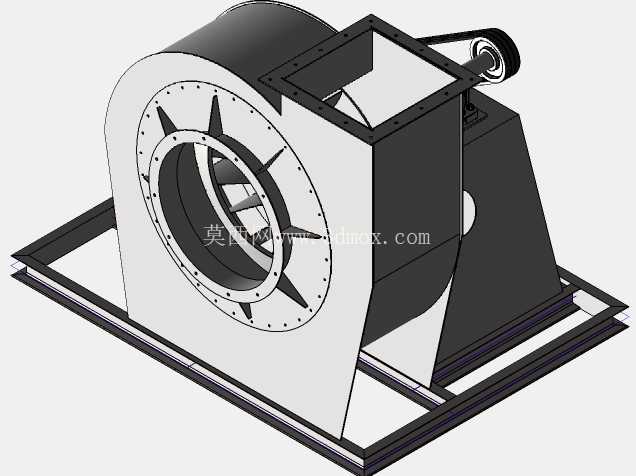

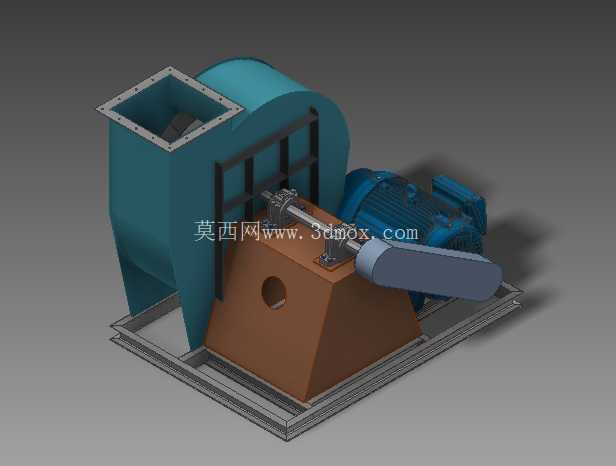

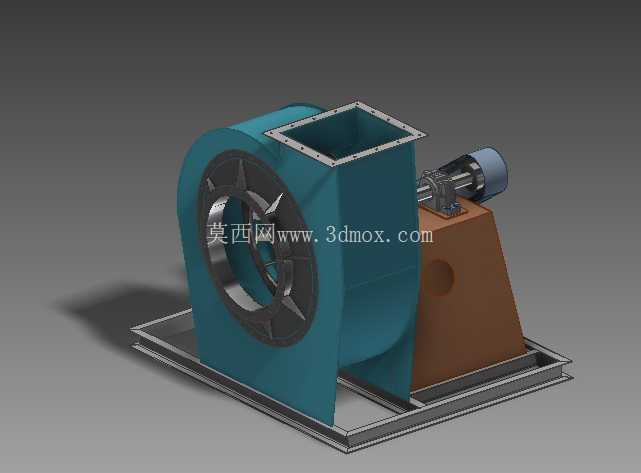

　　在危废处置领域的废液焚烧工艺线中，引风机是维持系统负压工况、保障烟气有序流转的核心动设备，这套30KW规格的引风机三维结构，完全围绕废液焚烧现场的实际运行工况做适配设计，没有照搬通用离心风机的通用结构。从现场安装边界来看，整套设备采用撬装式底座设计，底座预留的地脚螺栓孔位完全匹配焚烧车间常规设备基础的预埋间距，进风口采用方形法兰接口，法兰面的螺栓孔排布直接对应焚烧炉余热段出口的对接尺寸，不需要现场额外做变径转接，能减少安装环节的焊缝漏风隐患。设备的动力端与风轮端采用分体式轴承座支撑，中间的联轴器位置加装了可拆卸的安全防护罩，既满足现场安全巡检的防护要求，也方便后期运维时拆解检查联轴器的弹性块磨损情况。

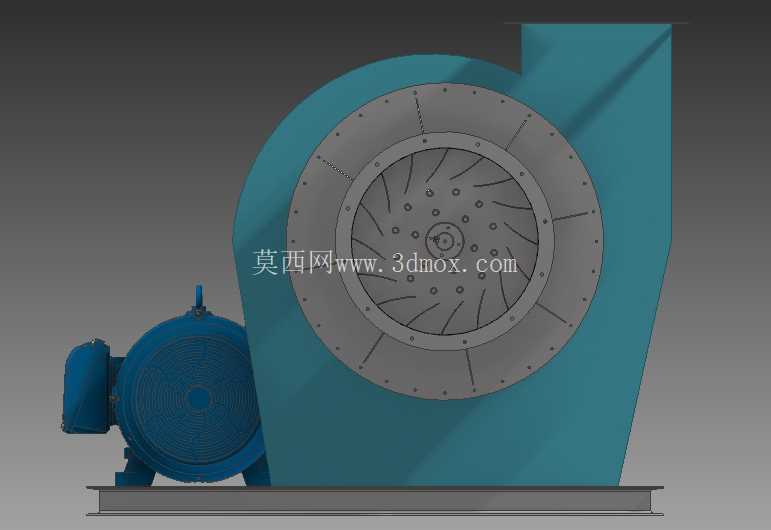

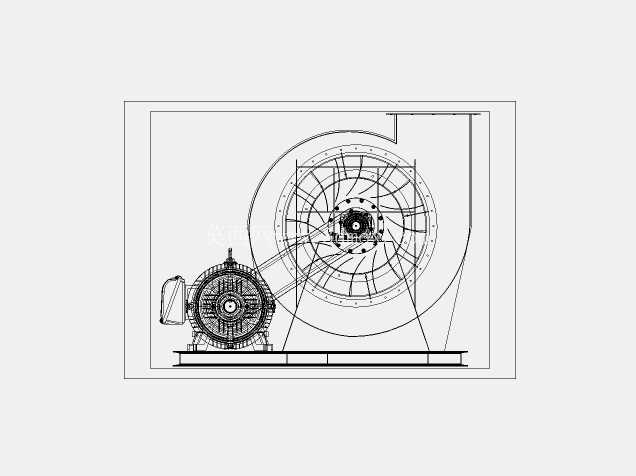

　　风壳部分采用加厚碳钢板卷制焊接，蜗壳型线是按照30KW电机额定转速下的风量风压参数做的流体仿真优化，进风口位置做了圆弧过渡的集风器结构，能减少气流进入风轮时的紊流损失，相比普通直口进风的同功率风机，运行效率能提升8%左右，同时能降低气流脉动带来的壳体振动。考虑到废液焚烧产生的烟气带有一定的腐蚀性和少量粉尘颗粒，风轮采用后向式叶轮结构，叶片做了加厚处理，叶轮与主轴的连接位置采用锥面配合加锁紧螺母的固定方式，避免长期运行后叶轮松动产生动平衡偏移，轴承座位置预留了注油通道，运维人员不需要拆解防护罩就能定期补充润滑脂，适配焚烧车间连续运行的工况需求。

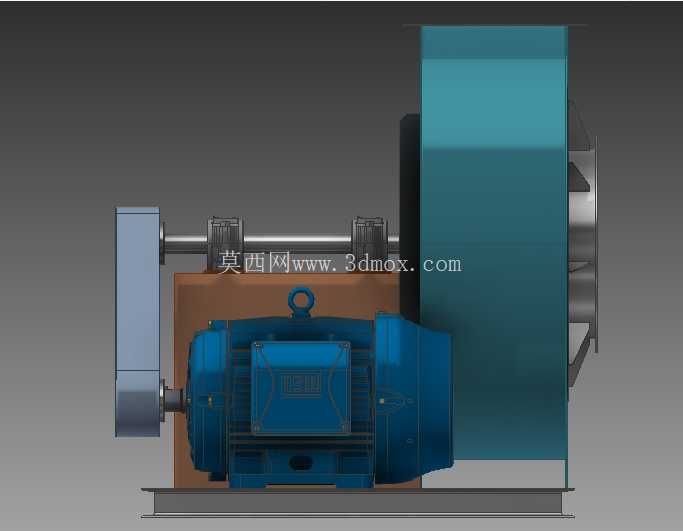

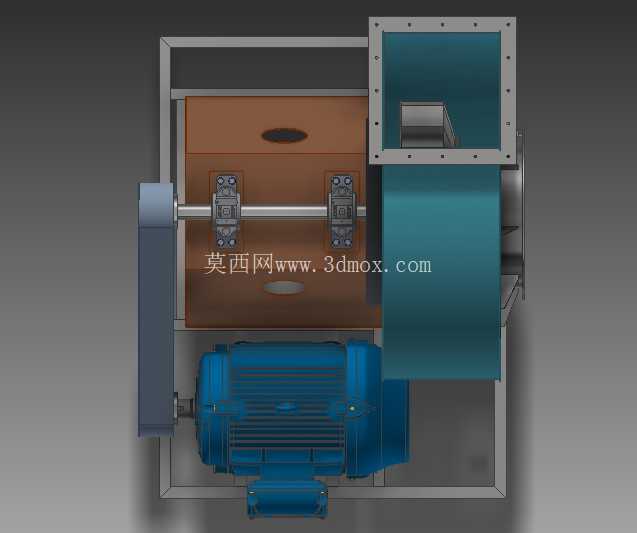

　　电机安装位置设置在独立的减震台座上，台座与主撬架之间加装了橡胶减震垫，能阻断电机运行时的振动传递到风壳和外接管道，减少整个系统的运行噪音。整个设备的外形尺寸控制充分考虑了车间通道的运输宽度，撬架宽度不超过1.8米，能直接通过车间常规的2米宽设备通道，不需要在进场时做额外的墙体拆除。从功能逻辑上看，这套引风机的作用是在焚烧炉炉膛、余热回收段、尾气处理段形成稳定的负压梯度，让焚烧产生的高温烟气不会从炉门、清灰口等位置溢出，同时按照工艺要求的流速把烟气输送到后续的喷淋、吸附处理单元，设计时特意把风机的工作点设置在性能曲线的高效区间，即使后期管道阻力因为积灰出现15%以内的波动，风机也能保持稳定的输出，不会出现喘振工况。

　　在结构细节上，风壳底部预留了清灰口，平时用盲板密封，当风机长期运行积灰后，可以打开盲板清理壳体内壁的积尘，不需要完全拆解风壳；主轴穿过风壳的位置采用了填料密封加气封的组合结构，能避免烟气中的腐蚀性介质从轴缝泄漏，同时减少外界冷空气进入系统影响炉温稳定。整个三维建模过程中，所有的配合公差都按照机械设计手册的要求做了标注，比如轴承与轴的配合采用k6公差，轴承座与轴承外圈的配合采用H7公差，法兰面的平面度要求控制在0.2mm以内，确保加工出来的零件能直接装配，不需要现场二次修配。对于做焚烧系统设计的工程师来说，这套模型可以直接嵌入到整个废液焚烧线的三维布局中，用来校验设备之间的管道对接位置、检修空间预留是否合理，也可以作为同规格引风机选型设计的结构参考，避免在设计阶段出现安装干涉、检修空间不足的问题。
