十米高金属桁架支撑四组储水罐体结构

　　这套高位储水结构常应用在厂区集中供水、山地临时作业点供水、小型村镇集中供水场景中，依托十米高度形成的自然重力压差，无需额外增设增压泵组即可实现稳定的自流供水，省去了持续增压的能耗投入，也降低了供水系统的故障点。整套结构采用桁架式金属支撑框架作为承载主体，框架采用交叉斜撑的格构式设计，相比实心立柱结构，在同等耗材用量下抗侧移能力提升40%以上，能够抵御常规户外工况下的风载与小型储水满载时的竖向荷载，同时框架的镂空设计减少了迎风面积，降低了强风环境下的结构倾覆风险。

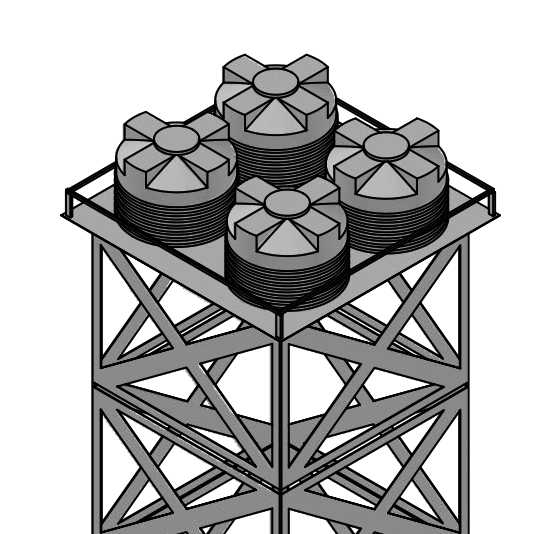

　　顶部承载平台采用方形边框加内撑的结构形式，平台边缘设置凸起挡边，避免罐体安装移位，四个罐体呈2×2矩阵排布在平台上，单组罐体采用波纹式侧壁设计，相比光滑侧壁的储水罐体，波纹结构能够在不增加壁厚的前提下提升罐体环向刚度，减少满水状态下的罐体鼓胀变形，罐体顶部采用花瓣式加强端盖，端盖的放射状加强筋能够平衡罐体内部的微压波动，避免端盖受内压影响出现变形渗漏。设计阶段首先核算了满载状态下的总荷载，四个储水罐满水总重量加上框架自重，对底部四个支撑脚的压应力做了冗余校核，支撑脚底部预留了地脚螺栓安装孔位，可直接与混凝土基础上的预埋螺栓对接固定，安装时无需额外焊接底座，降低现场施工的动火作业需求。

　　框架的交叉斜撑节点采用统一的节点板连接设计，所有杆件的下料长度均做了模数化处理，现场组装时可按照编号直接拼接，无需现场二次裁切，适配不同施工队伍的快速装配需求。罐体与顶部平台的连接位置设置了橡胶减震垫，能够缓冲外部振动对罐体连接部位的冲击，避免长期使用过程中连接螺栓出现松动。从安装边界来看，整套结构的底部占地尺寸适配常规小型混凝土基础的浇筑规格，不需要额外扩大基础开挖范围，顶部平台的护栏高度符合户外登高作业的防护要求，后期运维人员可通过配套的爬梯登上平台对罐体进行检修、清理作业。

　　罐体的进出水口统一设置在罐体下部靠近平台的位置，管路排布可沿着框架的竖向杆件固定，避免管路悬空出现晃动，同时管路与框架杆件之间预留了保温层安装空间，低温环境下可直接包覆保温材料，无需额外改动管路走向。在结构受力设计上，特意将四个罐体的重心与框架的整体形心做了重合设计，避免偏载导致的单个支撑脚受力过大，即使其中一个罐体排空检修，剩余三个罐体的荷载分布也不会让框架出现超出允许范围的侧向变形。框架的所有金属构件表面均预留了防腐涂装的工艺余量，建模时所有杆件的棱角位置都做了小圆角处理，避免后期涂装时出现棱角处漆膜厚度不足的问题，提升户外使用的防腐寿命。
