屋面侧装式新风进气百叶风井结构

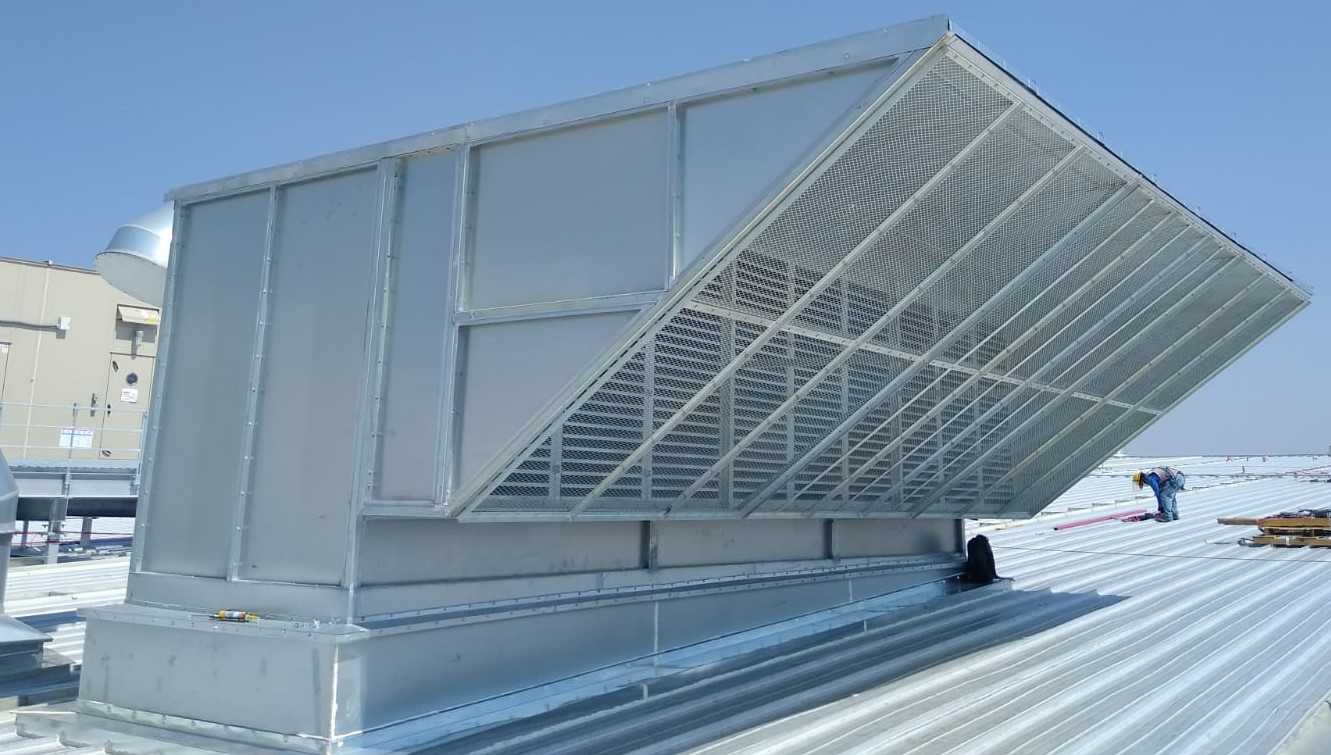

　　该结构为工业与民用建筑屋面配套的侧出式新风进气装置，主要应用于大空间公共建筑、工业厂房的集中新风系统取风端，安装于屋面混凝土风井基座之上，承担室外新风引入、初级过滤、防雨防杂物侵入的核心功能，区别于常规竖向风帽结构，侧向倾斜出风的设计可在保证进风面积的同时，大幅降低降雨天气雨水随风进入风道的概率，适配南方多雨地区、沿海高湿高盐雾区域的屋面新风取风需求。从实际使用场景来看，这类进气结构多对接建筑内组合式空调机组、新风处理机组的进风段，单组结构的额定进风量可覆盖15000-30000m³/h区间，可根据项目实际风量需求多组并联布置在屋面风井群区域，安装时需与屋面防水压顶做一体化密封处理，基座与金属结构之间采用三元乙丙密封胶条做连续密封，避免屋面渗水漏入风道内部。

　　结构主体采用镀锌钢板折边铆接成型，外表面做户外耐候粉末喷涂处理，可耐受长期紫外线照射、高低温交变以及屋面常规的风雨侵蚀，倾斜设置的导流面与水平方向呈45度夹角，既可以引导上升气流平顺进入风道，减少进风端的局部阻力损失，也可以让落在结构表面的雨水顺着倾斜面自然滑落至屋面排水层，不会在结构表面积存形成渗漏隐患。进风面设置两层防护结构，外层为等间距布置的竖向导流百叶，百叶叶片采用带防水折边的冲压成型结构，相邻叶片的搭接量不小于20mm，可阻挡大体积的落叶、飞鸟、屋面施工杂物进入风道内部；内层为不锈钢丝网防护层，网孔尺寸控制在10x10mm区间，可拦截体积更小的蚊虫、碎屑，同时不会造成过大的进风阻力，经实测该结构在额定进风量下的局部阻力损失不大于25Pa，不会对新风风机的选型压头造成额外负担。

　　从设计逻辑来看，整个结构采用模块化拼装思路，所有折边构件均在工厂预制完成，现场仅需通过螺栓拼接即可完成组装，无需现场焊接作业，适配屋面施工的高空作业环境，减少现场动火作业的安全风险。结构的底部设置与混凝土风井匹配的连接法兰，法兰边预留均匀布置的螺栓安装孔，安装时可直接与风井顶部的预埋钢板对接固定，安装边界需满足结构外边缘距离屋面临边距离不小于1.2m，避开屋面避雷带、排水天沟以及其他设备的检修通道，同时结构顶部的最高处需高出屋面完成面不小于1.8m，避免屋面沉积的灰尘、积水被吸入风道内部。

　　结构内部设置加强筋骨架，主骨架采用40x40mm镀锌方管焊接成型，可承受沿海地区不低于30m/s的瞬时风压，不会在强风天气下出现结构变形、叶片脱落的问题，百叶叶片的两端均设置减震胶垫，避免大风天气下叶片震动产生异响传递至建筑内部。在建模还原过程中，需要重点把控倾斜导流面的角度参数、百叶叶片的搭接尺寸、底部法兰的安装孔位精度，所有折边的圆角半径控制在2mm，既符合钣金加工的工艺要求，也避免锐边造成安装施工过程中的划伤风险，同时需要预留出后期检修维护的操作空间，结构侧面的检修板可快速拆卸，方便运维人员定期清理内层防护网附着的积尘、杂物，保证进风通道的通畅。
