电梯轿厢侧部悬挂防护栏结构设计

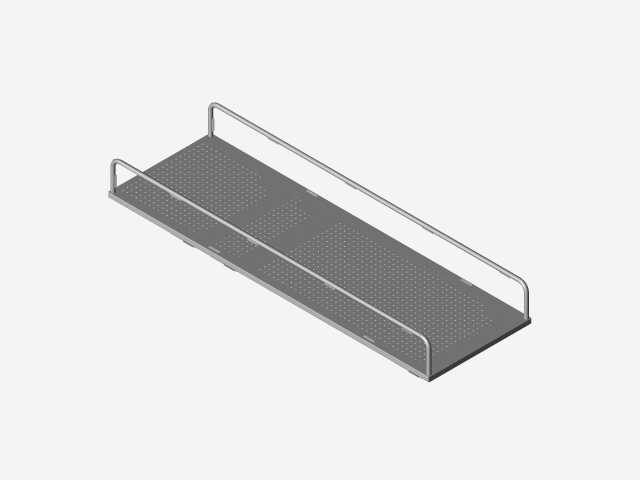

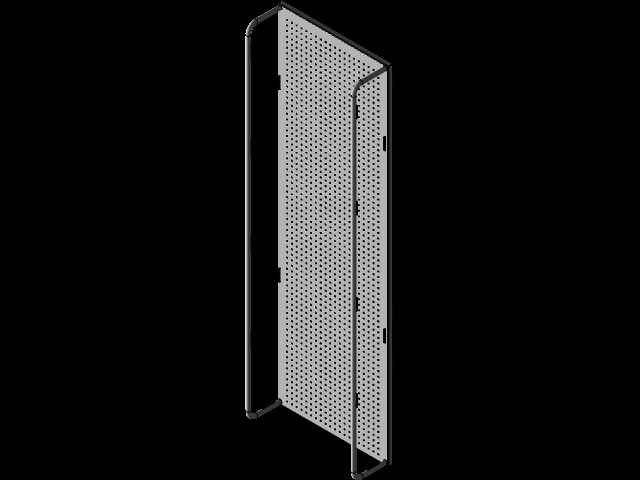

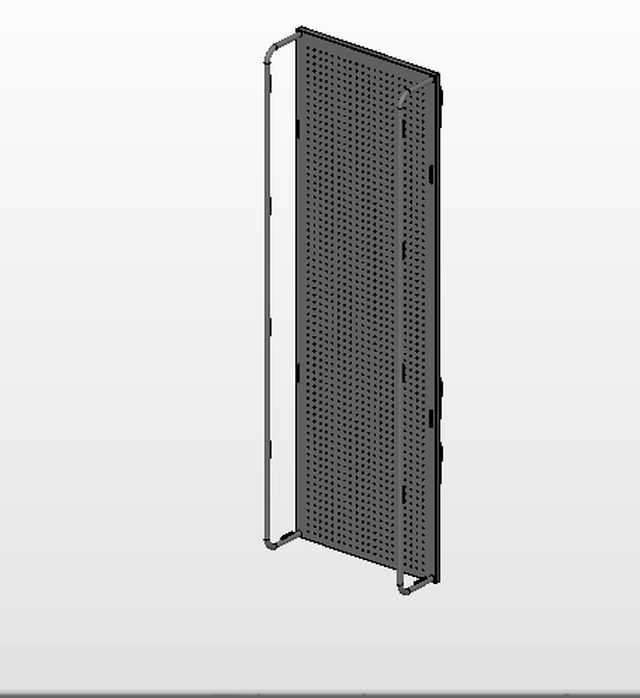

　　在垂直升降类电梯的轿厢总成设计中，侧部悬挂防护单元是兼顾安全防护、通风散热与结构轻量化的关键组成部分，这类结构常见于商用乘客电梯、医用电梯以及部分大载重货梯的轿厢侧壁外侧，主要作用是在轿厢运行过程中阻挡异物进入轿厢与井道壁的间隙，同时避免检修人员或乘客意外触碰井道内的随行电缆、导轨支架等突出构件，也能在轿厢晃动时提供侧向的缓冲防护边界。从结构组成来看，该单元主体采用冲孔金属板作为防护面板，面板上均匀排布的密集通孔并非随意设计，孔距与孔径的匹配经过多轮验证：一方面要保证足够的通风面积，避免轿厢高速运行时在侧部形成紊流风阻，降低运行过程中的风噪与气流扰动；另一方面孔洞尺寸控制在安全范围内，防止手指或细小检修工具意外穿过孔洞触碰井道带电部件或运动构件。

　　面板两侧的弯折边框采用一体化折弯成型工艺，边框上预留的多个安装卡扣位，可直接与轿厢侧部的竖向立柱快速卡接，减少现场安装时的焊接与钻孔工作量，卡扣的间距经过载荷验算，能保证在承受1kN的侧向水平推力时，面板不会出现脱开或永久性变形。两侧的U型弯管扶手采用圆管弯折成型，管材壁厚根据轿厢额定载重匹配，扶手的上下两端通过焊接固定在轿厢上下边梁的对应安装座上，既作为整个侧悬挂单元的主受力支撑骨架，也可作为轿厢检修时的临时扶手，方便检修人员在轿顶作业时扶持借力，扶手的弯折半径经过人机工程校核，握持时不会出现硌手的棱角，表面做防锈喷塑处理，适配井道内多尘、潮湿的复杂工况。在设计思路上，该结构没有采用传统的整块钢板焊接方案，而是选择骨架加冲孔面板的装配式结构，核心考量是电梯部件的运输与现场装配效率：整个单元可作为独立模块在工厂完成预组装，运输时可多个单元叠放减少包装体积，现场安装时仅需对准上下安装座的螺栓孔，拧紧紧固件即可完成固定，相比现场焊接的作业方式，安装效率提升60%以上，也避免了现场焊接带来的防锈层破坏、焊渣清理等后续工序。

　　关于安装边界与尺寸适配，该单元的整体高度与轿厢内净高匹配，宽度对应轿厢侧部的净空尺寸，安装完成后，面板最外侧与井道壁的预留间隙控制在30mm到50mm之间，既不会因为间隙过小在轿厢运行时剐蹭井道壁的突出物，也不会因为间隙过大失去防护意义；扶手的突出高度从面板表面算起不超过80mm，避免扶手突出过多占用井道有限的横向空间，适配绝大多数常规尺寸的电梯井道布局。在实际工况验证中，这类侧悬挂单元还要满足电梯运行的振动耐受要求，所有连接位置都加装了防松垫片，避免长期运行振动导致紧固件松动，面板与骨架之间的连接采用沉头铆钉固定，铆钉头完全沉入面板表面，不会形成突出的尖锐棱角，防止剐蹭随行电缆的外护套。

　　冲孔面板的开孔率控制在35%左右，这个数值是平衡结构强度与通风性能的最优区间：开孔率过低会导致风阻过大，高速运行时产生明显的呼啸噪音；开孔率过高则会降低面板的整体抗变形能力，在受到侧向冲击时容易出现凹陷变形。另外，面板的上下两端都做了向内的折边处理，折边角度为15度，既可以提升面板的整体抗弯刚度，也能引导气流顺着折边方向流动，进一步降低气流在面板边缘产生的涡流噪音。在材料选择上，面板与扶手骨架均采用冷轧碳素钢材质，表面经过磷化处理后再做静电喷塑，喷塑层厚度控制在60μm到80μm之间，能耐受井道内的潮湿环境，长期使用不会出现锈蚀掉漆的问题，相比不锈钢材质，成本降低40%左右，同时结构强度完全满足安全规范要求。对于不同载重规格的电梯，该结构可通过调整板材厚度与管材管径实现系列化适配：额定载重1000kg以下的乘客电梯，面板采用1.2mm厚冷轧板，扶手采用20mm直径的圆管；额定载重1600kg以上的货梯，面板厚度提升至1.5mm，扶手管径加大到25mm，保证结构强度匹配对应的载荷等级。
