高架圆柱形储罐蓝色金属支撑钢架结构

　　在化工、市政供水、粮油储运等涉及流体或散料高位存储的工业场景中，高架储罐的支撑结构是决定整套存储系统运行安全性的核心部件，不同于落地式储罐的基础承载逻辑，高位布置的储罐需要将满载状态下数吨甚至数十吨的竖向荷载、风载带来的水平倾覆力矩、物料装卸时的动荷载均匀传递至地面基础，同时还要预留出罐底阀门、输送管道、检修操作的足够空间，这对支撑钢架的结构选型、节点设计、刚度匹配都提出了非常具体的工程要求。

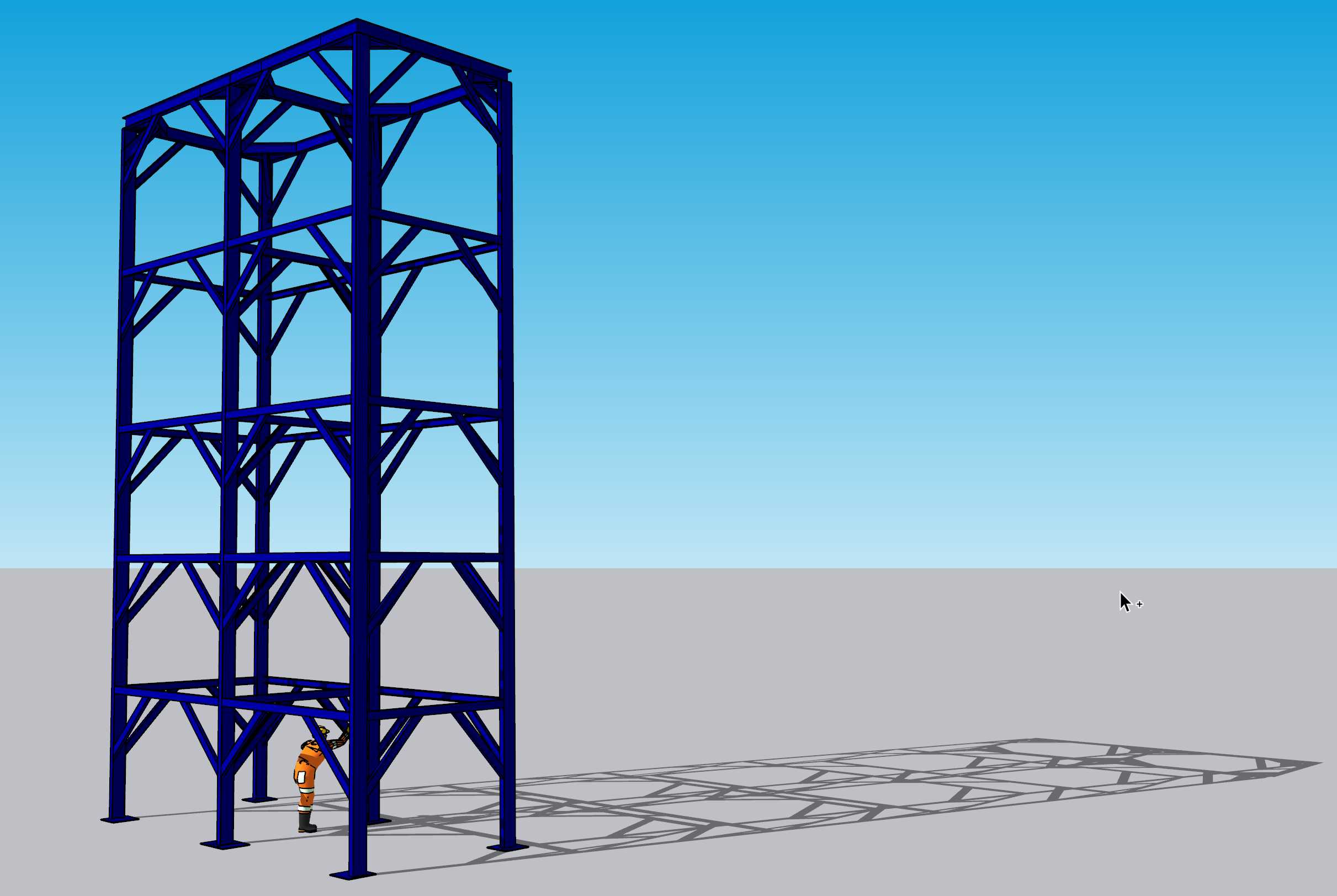

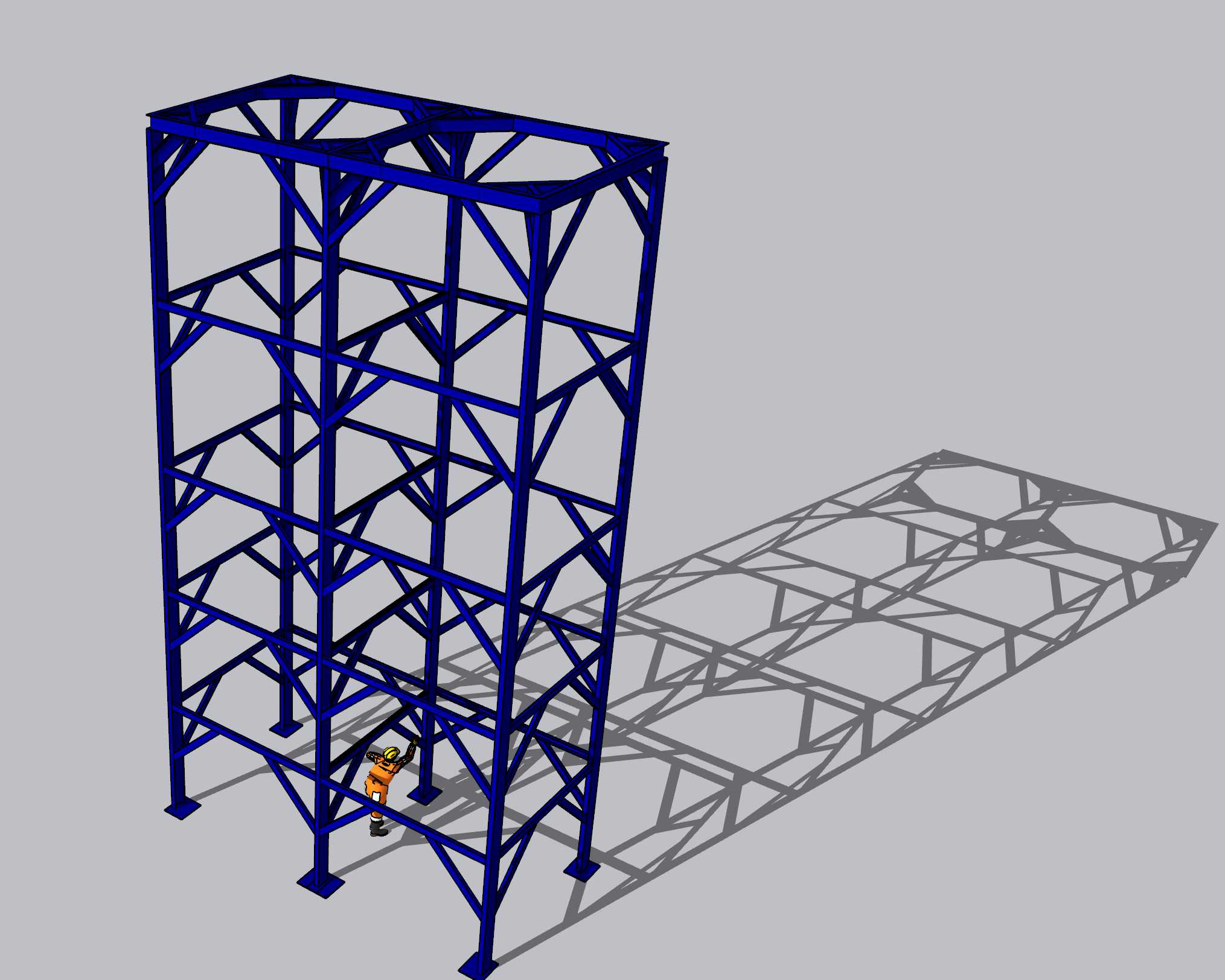

　　这套蓝色金属支撑钢架采用方形截面柱作为主要竖向承载构件，四根主立柱沿储罐底部安装法兰的圆周均匀布置，柱脚采用带加劲肋的底板设计，可通过膨胀螺栓或预埋地脚螺栓与混凝土基础刚性连接，安装时需要保证四个柱脚的水平度偏差控制在千分之二以内，避免立柱出现附加偏心弯矩。水平方向每隔一段高度设置一圈封闭的矩形横撑框架，横撑与主立柱采用刚性节点连接，既可以约束主立柱的平面外计算长度，降低长细比，提升立柱的轴向受压稳定性，也能为后续检修平台、爬梯的附装提供现成的连接点位。

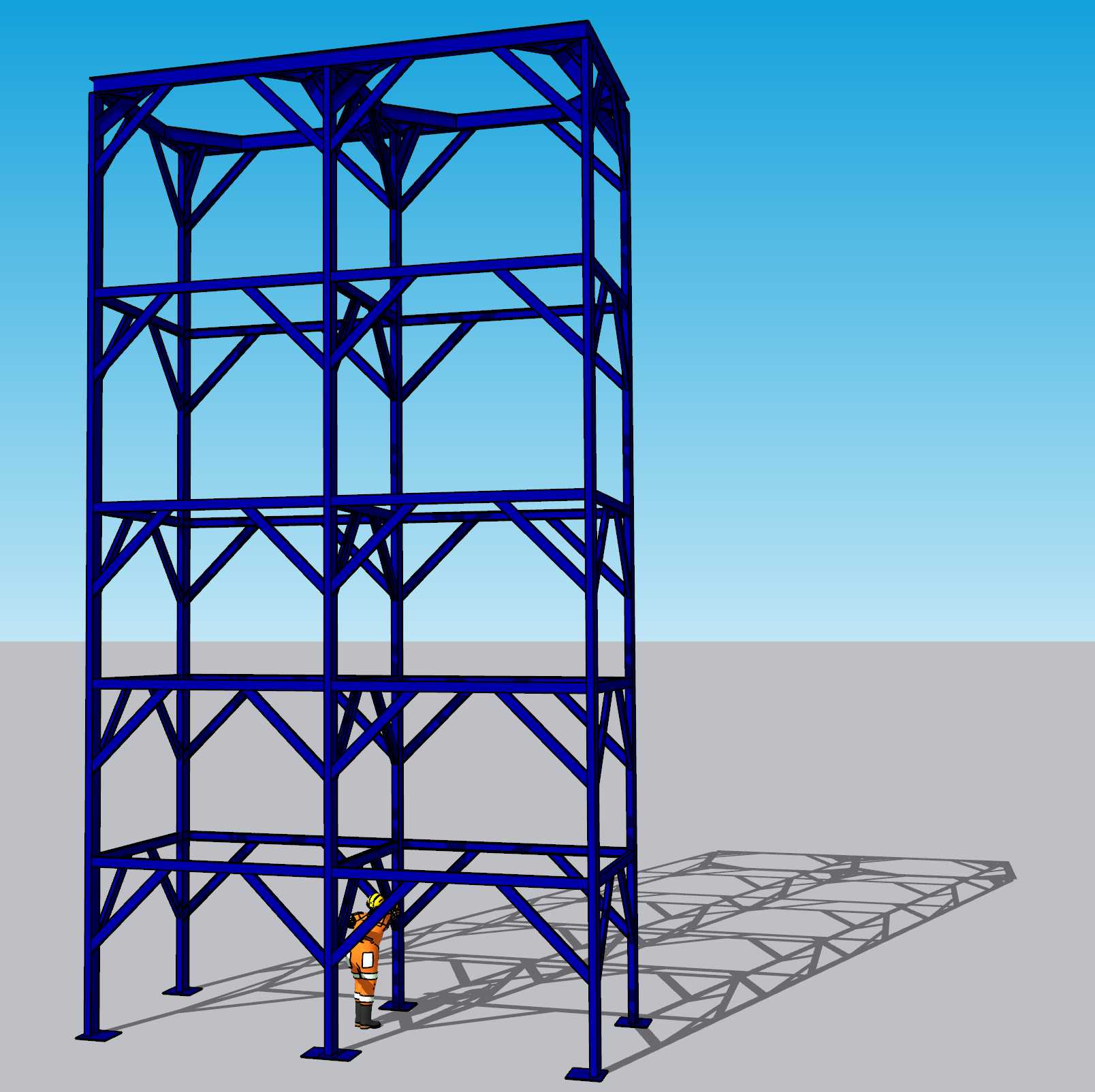

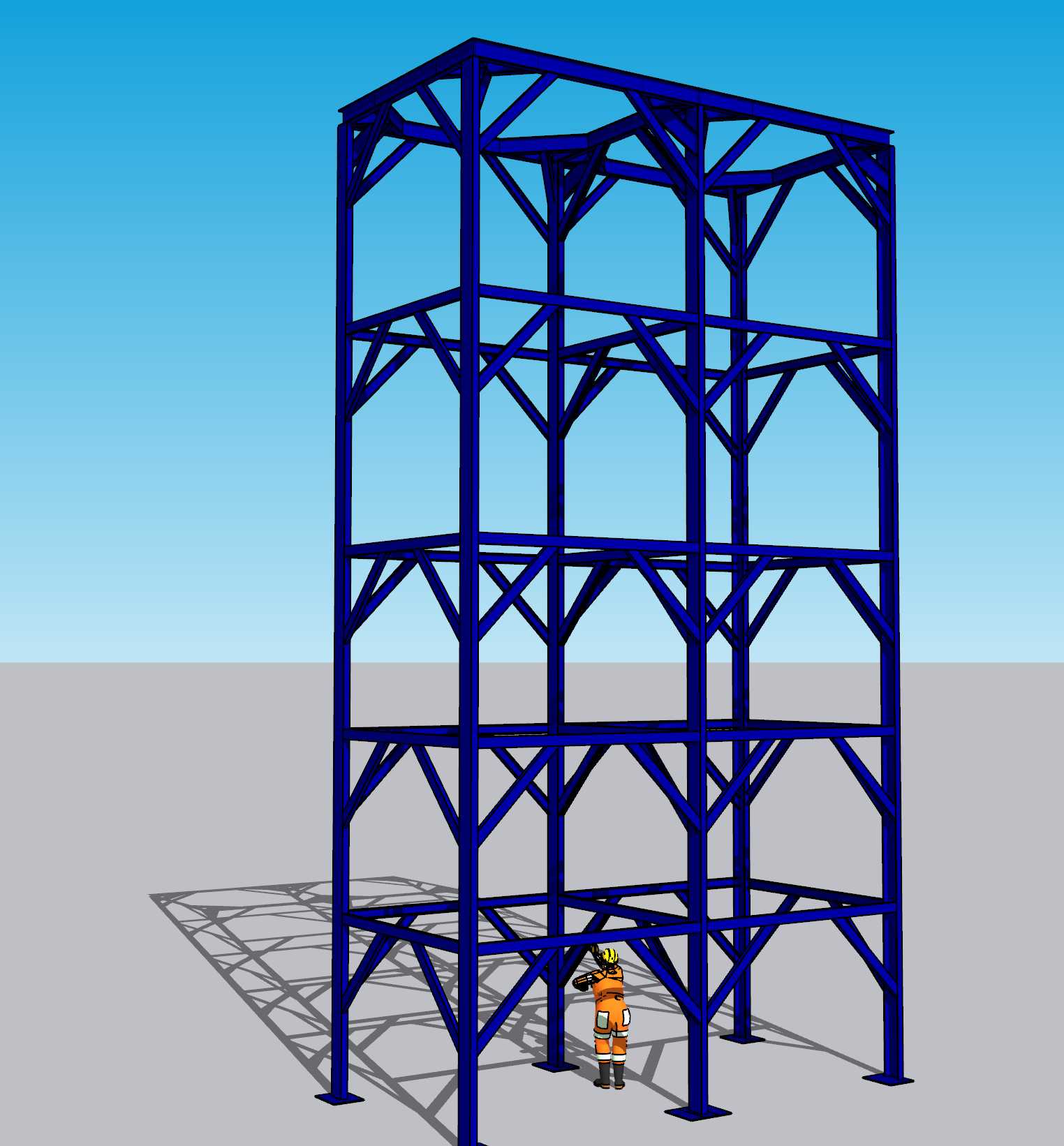

　　斜向支撑的布置是这套结构的设计核心，每两个相邻主立柱之间的立面内都设置了交叉斜撑，斜撑两端分别与横撑和立柱的节点位置连接，形成几何不变的桁架受力体系，这种布置方式可以将水平方向的风荷载、地震作用转化为斜撑的轴向拉压力，避免立柱承受过大的横向剪力，同时大幅提升整个结构的抗侧刚度，减少高位储罐在风振作用下的晃动幅度，避免罐内物料出现共振涌浪，也能降低管道接口因为结构位移出现的泄漏风险。

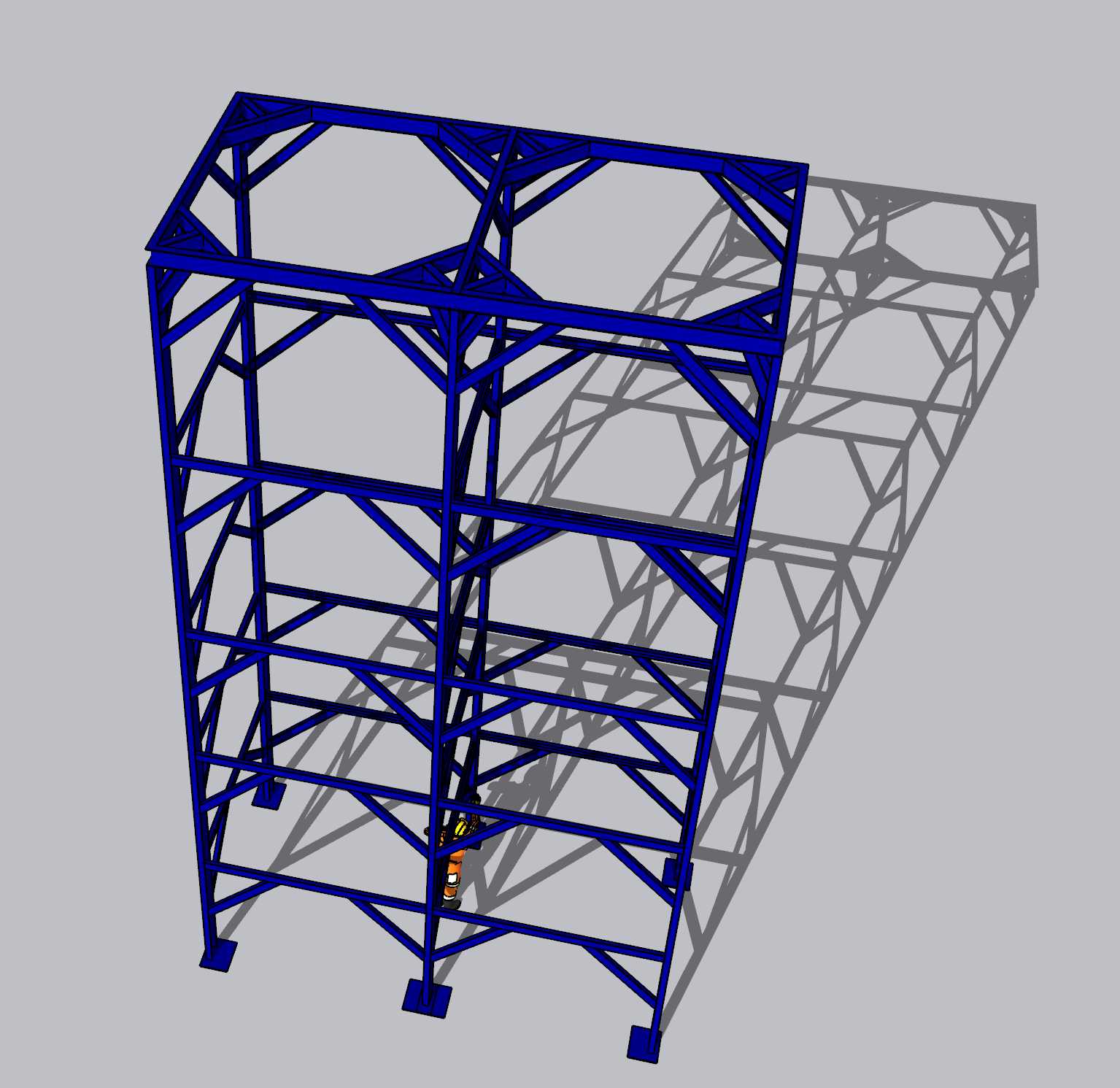

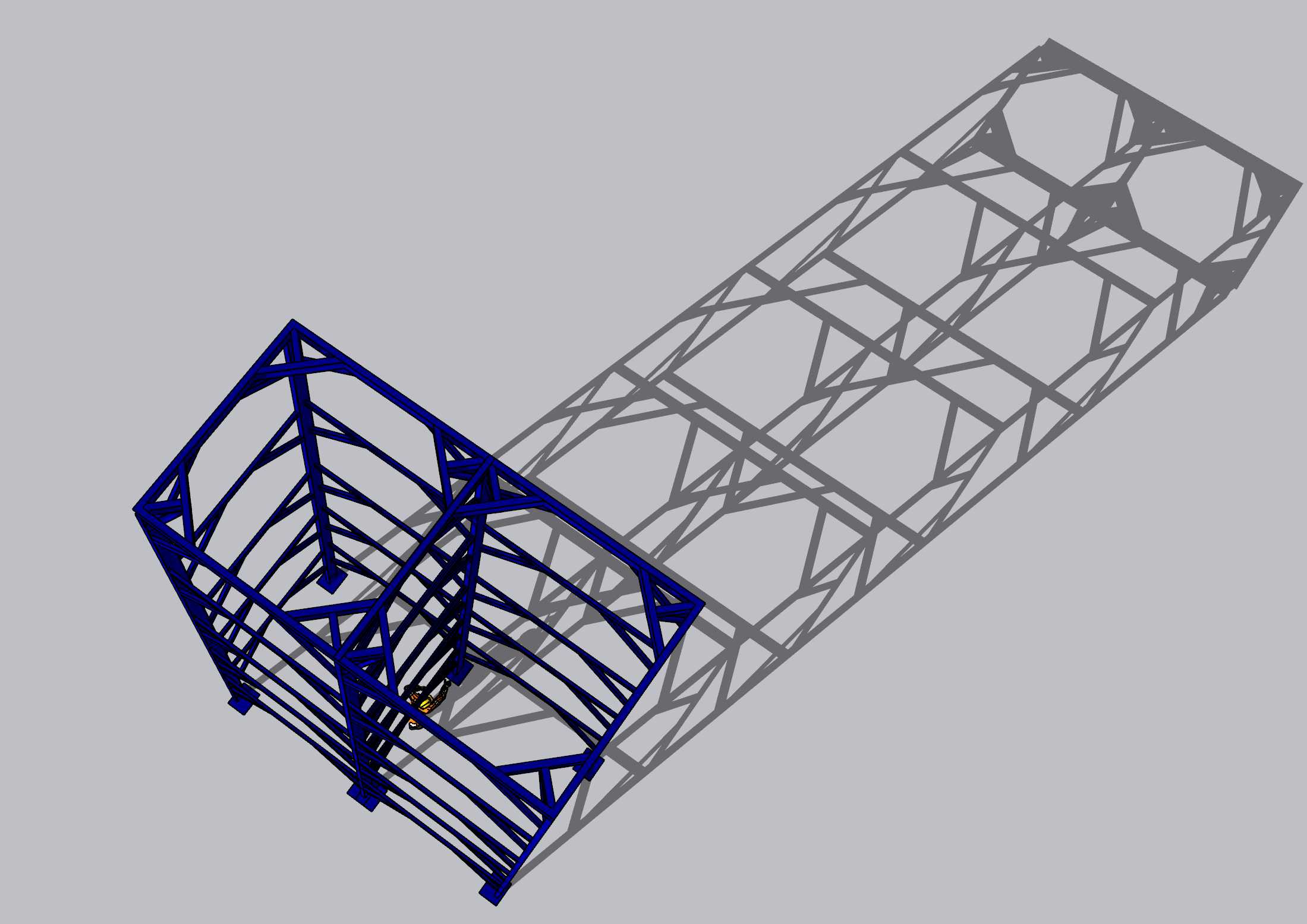

　　从安装边界来看，这套钢架的顶部支撑平面尺寸完全匹配标准圆柱形储罐的底部安装圈，顶部预留了螺栓连接孔位，可直接与储罐的底部支座对接，不需要额外做过渡转接件；钢架内部的净空高度满足常规罐底出口阀门、输送泵、计量装置的安装要求，操作人员可以在钢架内部完成阀门启闭、管道检修、日常巡检等操作，不需要额外搭建独立的操作架。结构的所有杆件连接节点都做了加劲处理，在荷载传递路径的突变位置，比如柱脚、顶部支撑梁与立柱的连接处、斜撑与横撑的交点处，都设置了三角形加劲板，避免应力集中导致的杆件局部失稳。

　　在实际工程应用中，这类支撑钢架的设计需要先根据储罐的满载重量、所在地区的基本风压、抗震设防烈度做荷载组合计算，确定每根杆件的截面规格，这套模型的杆件截面选型遵循了等强度设计原则，主立柱的截面规格大于横撑，横撑的截面规格大于斜撑，在保证整体承载能力的前提下尽可能控制结构自重，降低基础的荷载负担。结构表面采用蓝色涂装，既是工业场景中常用的设备防护色，也能起到防腐防锈的作用，延长钢架在户外或潮湿车间环境下的使用寿命。

　　不同于民用建筑的钢架结构，工业储罐支撑钢架不需要做过多的装饰性设计，所有的结构布置都完全服务于承载需求和运维需求，比如横撑的间距设置既考虑了立柱的长细比要求，也刚好可以作为爬梯的休息平台附着点，斜撑的布置避开了罐底管道的走向和人员巡检的通行路径，不会出现结构杆件与工艺管道、操作空间干涉的问题。在三维建模过程中，这类结构需要重点校验杆件之间的干涉情况、节点连接的焊缝空间、安装时的螺栓操作空间，避免现场安装时出现杆件无法对位、螺栓没有拧紧操作空间的问题，这套模型的所有杆件连接位置都预留了足够的安装操作余量，符合现场装配的工程实际要求。
