深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的设计环节中，轴承是决定整套机构运行精度与使用寿命的核心基础零件，从普通的民用家电电机、输送线辊筒支撑，到工业领域的机床主轴、减速机输入输出端、泵类设备的叶轮支撑结构，几乎所有存在相对旋转运动的机械结构，都需要依靠轴承来限定运动部件的径向与轴向窜动范围，将运动副之间的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与零件磨损速率。

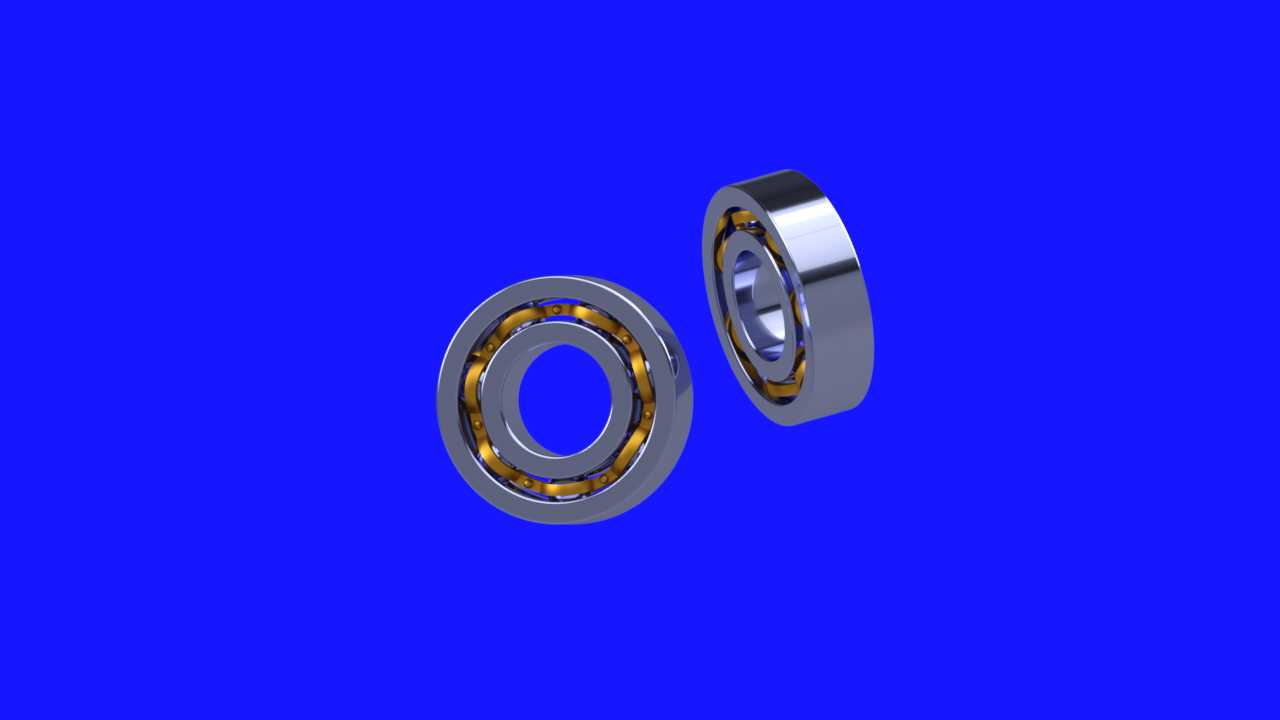

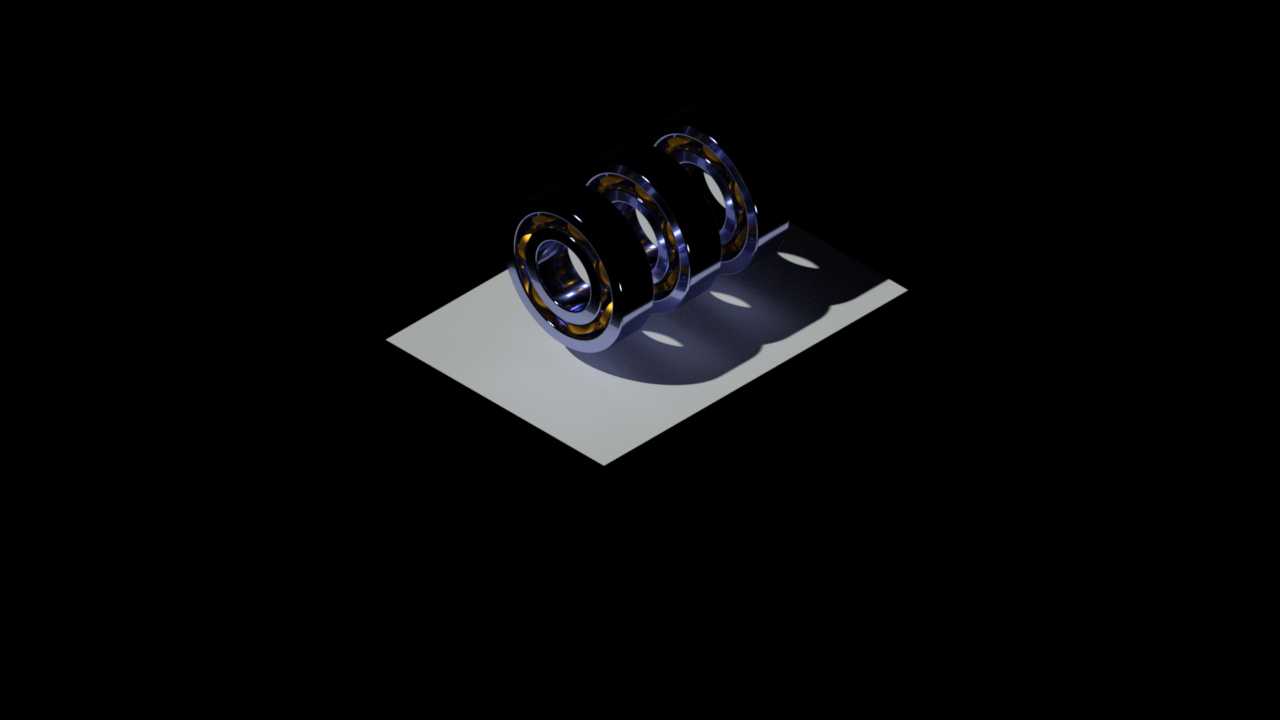

　　本次设计的深沟球轴承结构，采用最经典的双滚道配钢质滚动体的结构形式，内圈与传动轴采用过盈配合实现周向固定，随轴一同做旋转运动，外圈则与设备的轴承座安装孔采用过渡或间隙配合，固定在机座结构上承担静载荷。内外圈的滚道截面采用圆弧型曲率设计，曲率半径略大于滚动体的球面半径，既保证滚动体在滚道内可以顺畅滚动，又能在承受径向载荷的同时，兼顾一定比例的双向轴向载荷，适配多数既有径向力又存在少量轴向窜动的传动场景。

　　设计过程中首先要明确安装边界的尺寸约束，内圈的内径尺寸需要匹配对应规格的传动轴轴径，配合公差根据载荷大小、转速高低选择k6、m6等不同的过盈等级，避免运行过程中内圈与轴出现相对滑动造成轴颈磨损；外圈的外径尺寸则要匹配轴承座的安装孔公差，通常选用H7级别的过渡配合，既保证外圈不会在孔内发生周向转动，又能在设备检修时顺利完成轴承的拆卸更换。轴承的整体宽度尺寸需要预留足够的轴向定位空间，通常在轴上设计轴肩、在轴承座孔内设计孔用挡圈槽或者端盖定位面，限制轴承的轴向窜动，避免运行过程中轴承出现轴向移位导致传动卡滞。

　　滚动体采用均匀分布的设计思路，通过保持架将每一颗钢球等间距分隔开，避免滚动体之间直接接触产生额外的摩擦与磨损，保持架的兜孔间隙需要控制在合理范围，既要给滚动体留出足够的滚动与微量窜动空间，又不能间隙过大导致滚动体在高速运转时出现晃动产生噪音与振动。密封结构的设计根据使用场景的不同有所区分，在粉尘较多、存在润滑脂泄漏风险的工况下，可以在轴承两侧加装橡胶密封圈，阻挡外界粉尘、水汽进入轴承滚道内部，同时防止内部填充的润滑脂泄漏，延长轴承的维护周期；在高速运转、润滑条件较好的闭式传动箱体内，则可以采用开式结构，依靠箱体内部的润滑油实现持续润滑，降低高速运转时的密封件摩擦阻力。

　　从实际应用的角度出发，这类轴承的选型与建模需要重点关注额定动载荷与额定静载荷参数，匹配对应工况下的受力大小，避免长期过载运行导致滚道出现点蚀、滚动体碎裂等失效问题。建模过程中需要还原滚道的曲率细节、滚动体与滚道的接触位置关系、保持架的装配间隙，不能只做简单的外形拼接，要保证模型在后续做装配干涉检查、运动仿真时能够真实反映实际的装配关系，比如内圈旋转时滚动体的自转与公转运动轨迹、保持架随滚动体的同步运动状态，都要符合真实的机械运动规律。在做设备整体装配时，还要考虑轴承的安装工艺预留空间，比如热装时的加热膨胀间隙、拆卸时拉马的抓持位置，不能出现模型装配到位但实际无法安装拆卸的结构问题。

　　不同工况下对轴承的游隙要求也存在差异，常温、中低速运转的普通传动场景选用标准组游隙即可，高温工况、轴与轴承座存在较大温度差的场景则需要选用大游隙组别，避免运转过程中热胀冷缩导致轴承游隙消失出现抱死问题；高精度旋转的主轴结构则需要选用小游隙组别，提升轴系的旋转精度，降低运转过程中的径向跳动。这些细节在三维建模阶段就需要提前考虑，通过参数化的尺寸设计预留调整空间，方便后续根据实际工况快速调整模型参数，匹配不同的设备设计需求。
