金属插接式连接扣件三维结构设计

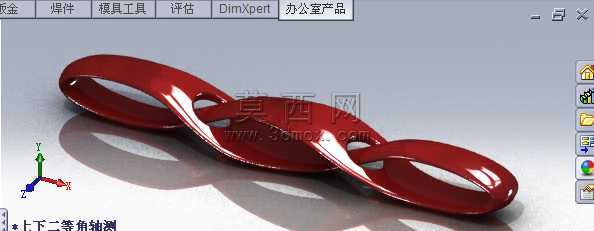

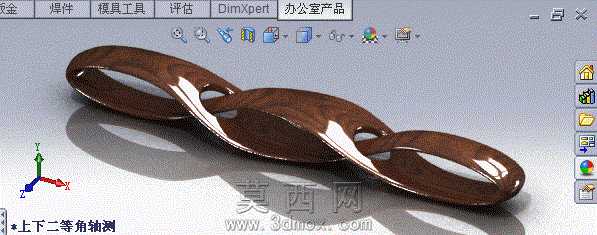

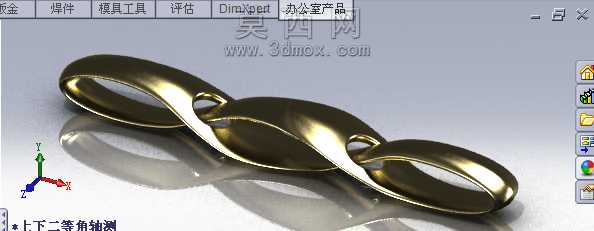

本作品为金属插接式连接扣件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化建模流程，首先通过草图绘制勾勒扣件两端对称的插接臂轮廓，结合旋转、放样特征生成主体流畅的曲面造型，针对中部衔接的凸起限位结构，使用拉伸切除与圆角特征做平滑过渡处理，保证整体曲面无尖锐棱角，符合金属冲压成型的工艺逻辑。材质设置阶段选用黄铜金属材质，调整材质的反射率、粗糙度参数，模拟黄铜抛光后的金属光泽质感，在渲染环节添加环境HDR贴图，让金属表面呈现自然的光影反射效果，同时添加柔和的地面阴影，增强模型的立体真实感。结构设计上采用对称式双插接臂结构，两端的插接臂可分别嵌入对应管件的内腔，中部的环形凸起既起到插接到位的限位作用，也能强化扣件整体的结构强度，避免受力时出现弯折变形，整体结构无多余冗余部件，装配逻辑简单，可实现管件之间的快速插接固定，无需额外辅助紧固件即可保证连接的稳定性。设计思路围绕快速拆装的使用需求展开，在保证连接强度的前提下尽可能简化扣件造型，减少加工工序，降低生产制造成本，曲面过渡处全部做圆角处理，既避免使用时划伤操作人员，也能减少应力集中，提升扣件的使用寿命，建模过程中对各部位尺寸做参数化关联，可根据不同管径的使用需求快速调整尺寸参数，适配多种规格的管件连接场景，渲染输出的效果图清晰展现了扣件的外观质感与结构形态，可直接用于产品展示、加工参考等场景。
