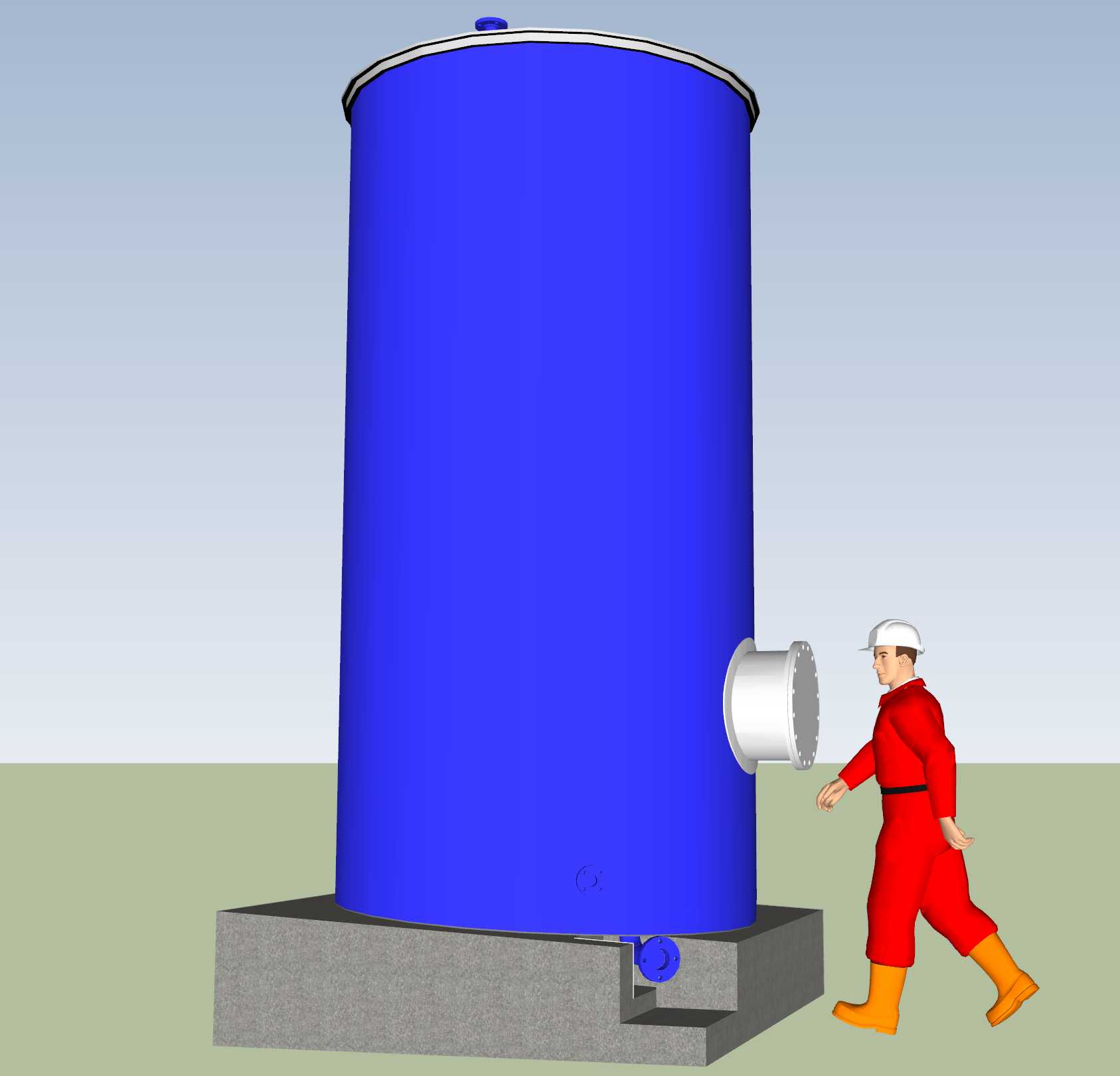

20立方倾斜底立式圆柱储液罐结构

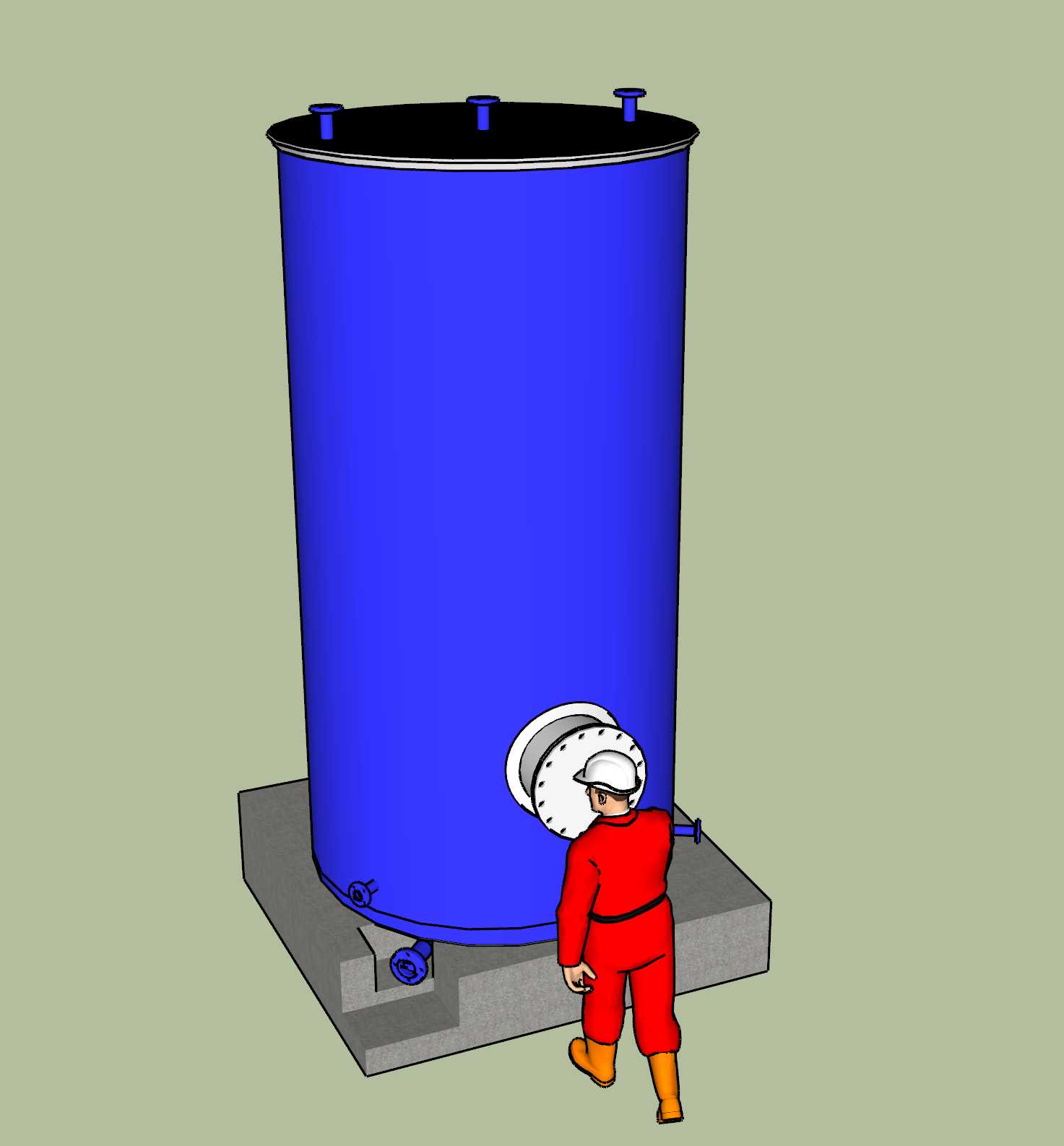

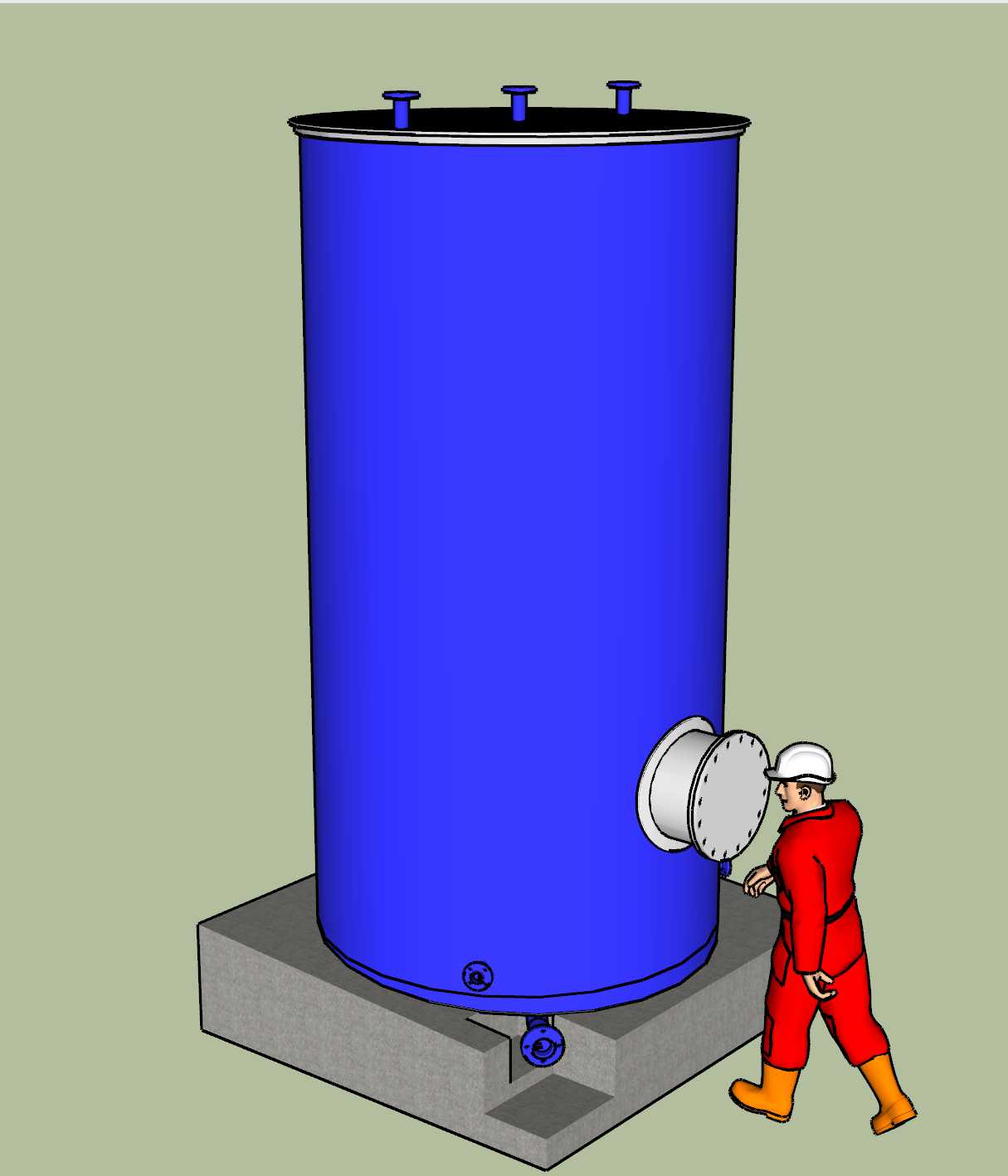

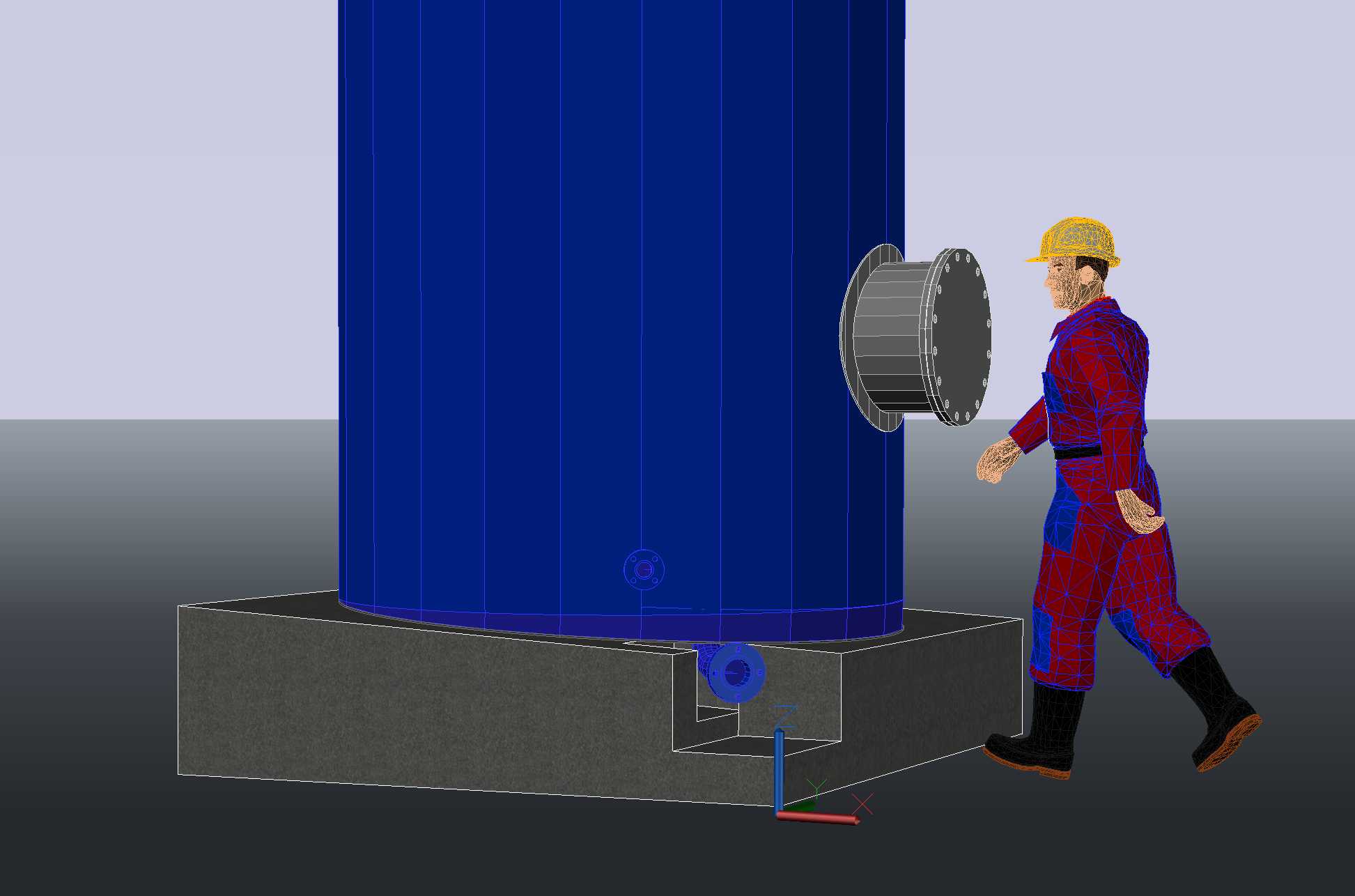

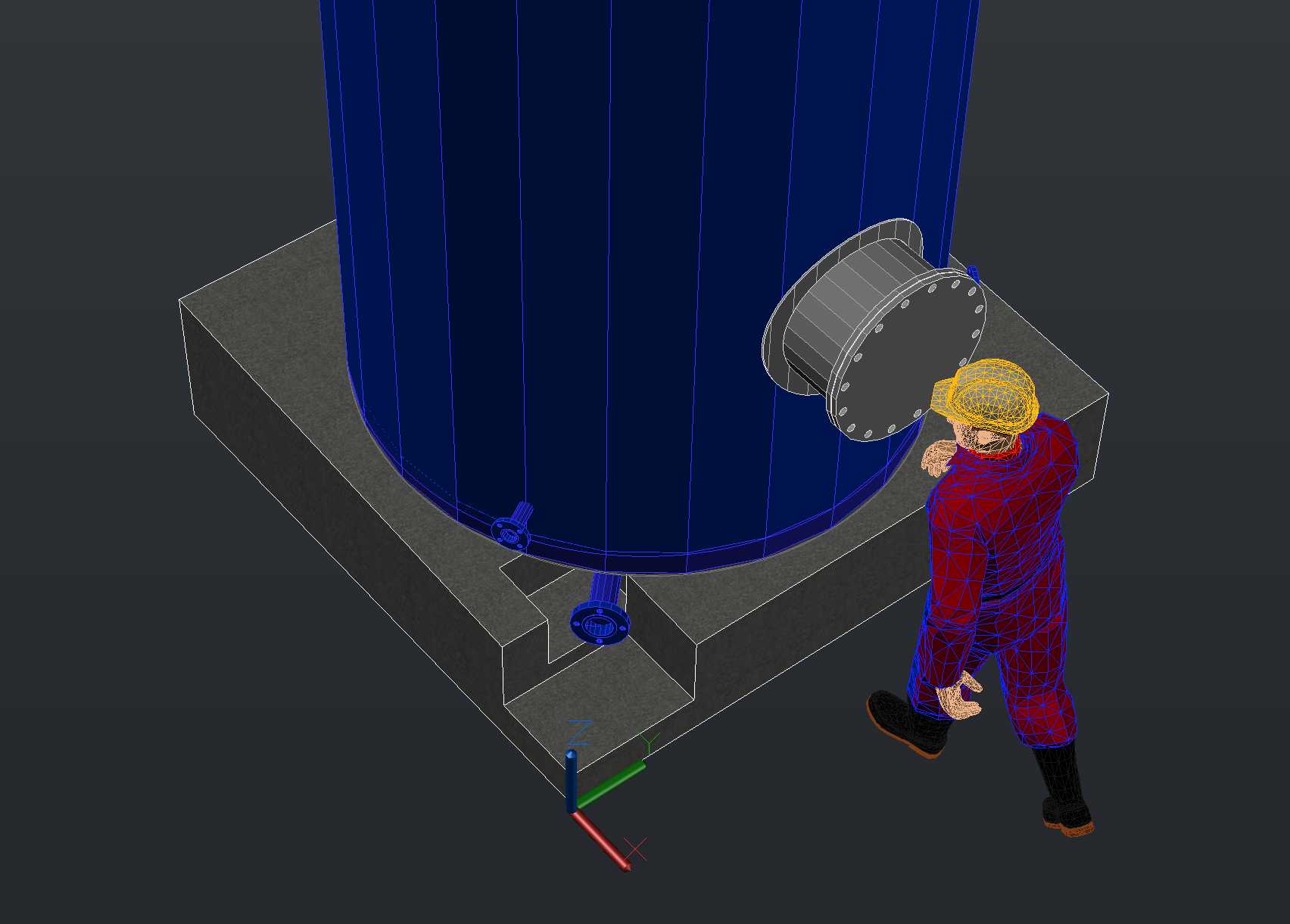

　　在石油、化工、环保水处理、食品加工等涉及液态物料中转、暂存的生产场景中，立式圆柱储液罐是应用占比最高的静设备类型之一，本次呈现的20立方规格倾斜底结构，正是针对常规平底罐排残不彻底、清洁维护难度大的痛点做的定向优化设计。从实际落地的安装边界来看，这类罐体的圆柱段直径通常控制在2.4-2.6米区间，直段高度约4.2-4.4米，搭配底部倾斜段后总高度控制在4.8米以内，配套的混凝土承重基座需要预留出倾斜底最低点的排料口安装空间，基座顶面要做和罐底倾斜角度匹配的找坡层，避免罐体安装后出现局部应力集中。不同于常规平底立式罐的基座仅需做平面承载，这款倾斜底结构的基座还要在排料侧预留操作检修坑，方便操作人员对接排料阀门、开展日常启闭维护，基座周边的操作平台宽度不小于0.8米，满足巡检时的人员通行需求。

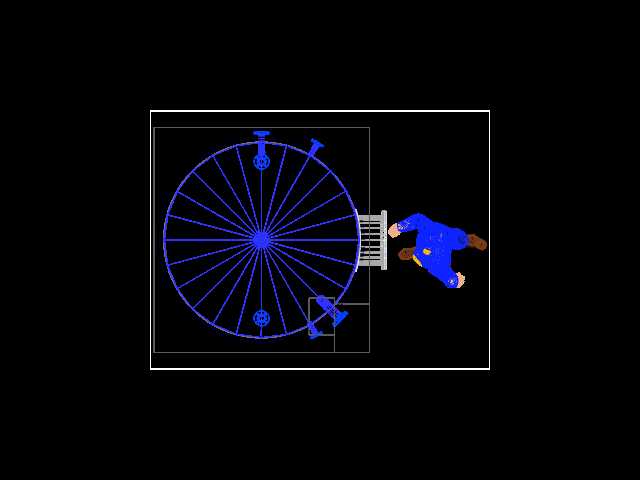

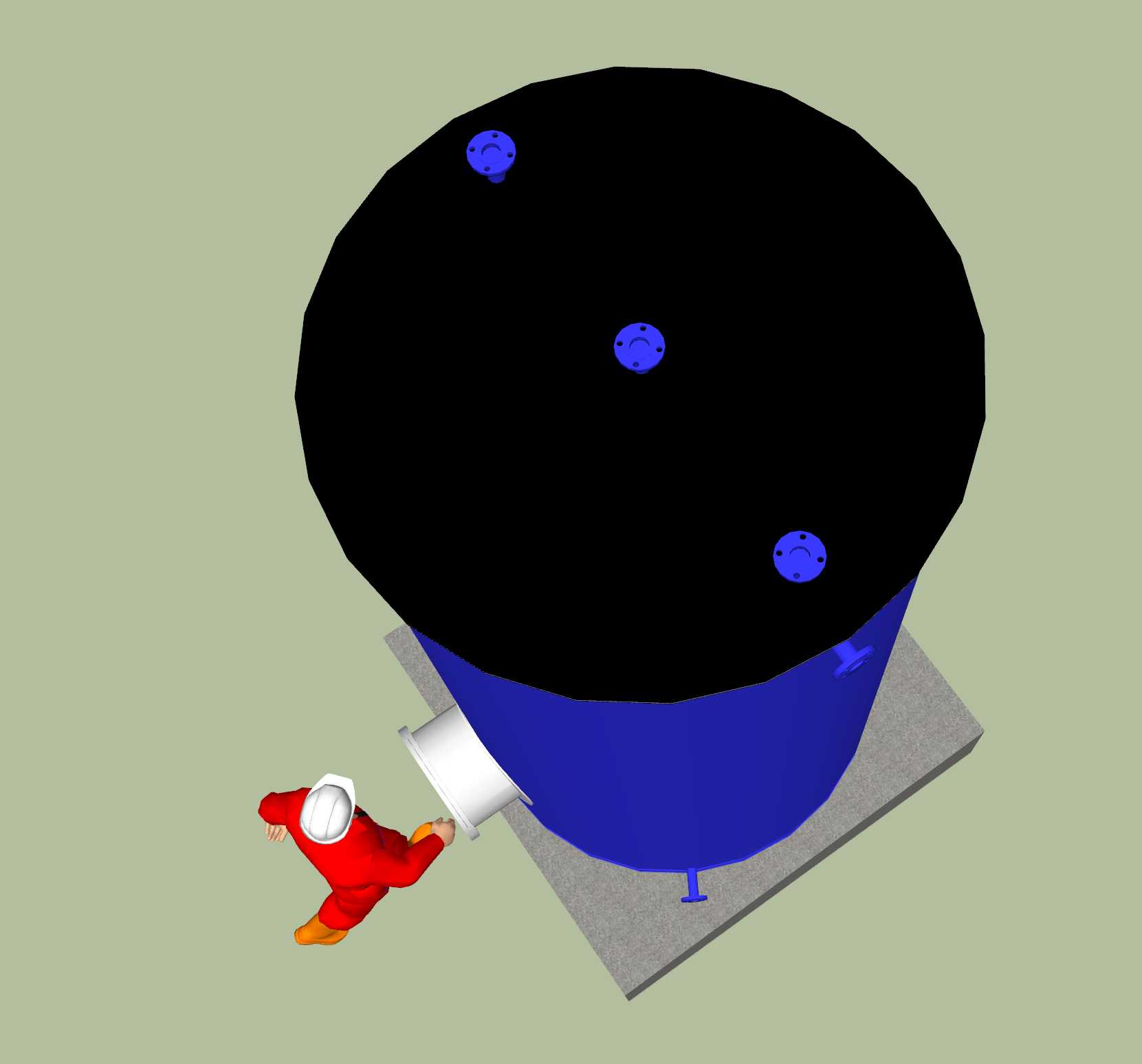

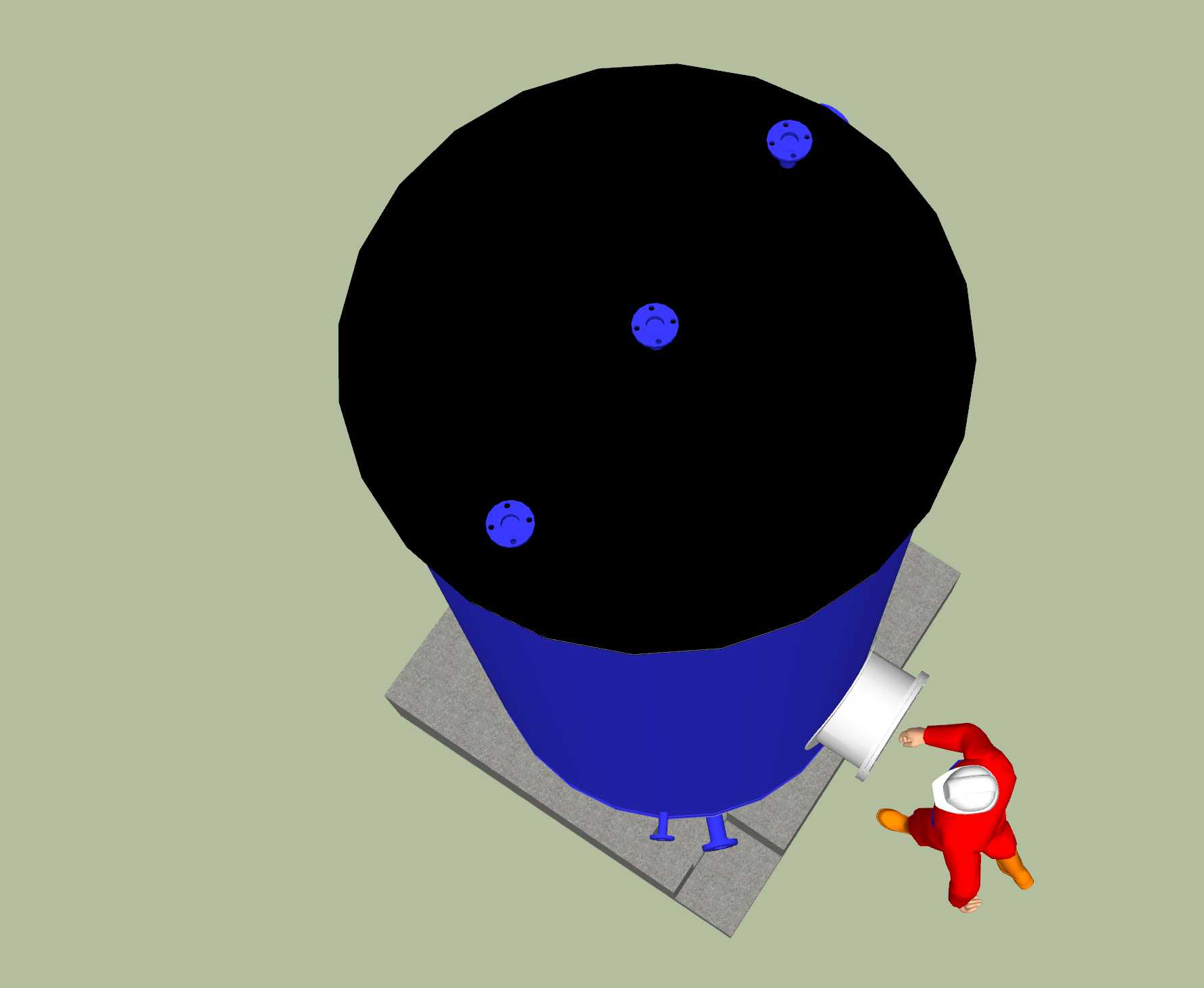

　　从功能特性层面看，这款罐体的核心设计点在于底部的倾斜结构，倾斜角度通常设置为3°-5°，这个角度区间是经过多场景验证的最优值：角度过小会导致残留液态物料无法靠自重完全流向排料口，每次排料后罐底残留量过高，对于易结晶、易变质的物料来说，残留层会直接影响下一批次存储物料的纯度；角度过大则会抬升罐体整体安装高度，增加基座施工成本，同时会让罐体下部的承压分布出现偏移，需要额外加强倾斜段和圆柱段连接位置的壁厚与补强结构，反而提升整体制造成本。罐体侧壁的人孔设置在距离基座操作面1.2米的高度位置，人孔采用带颈对焊法兰结构，配套盲板用螺栓均匀紧固，满足罐体密闭承压要求的同时，方便检修人员进入罐内开展清洁、焊缝检测作业。侧壁下部还设置了液位计接口、备用取样接口，顶部根据使用需求可预留呼吸阀、进料口、人孔的安装位置，所有接口的法兰压力等级统一匹配罐体的设计承压值，避免出现接口等级不匹配的泄漏隐患。

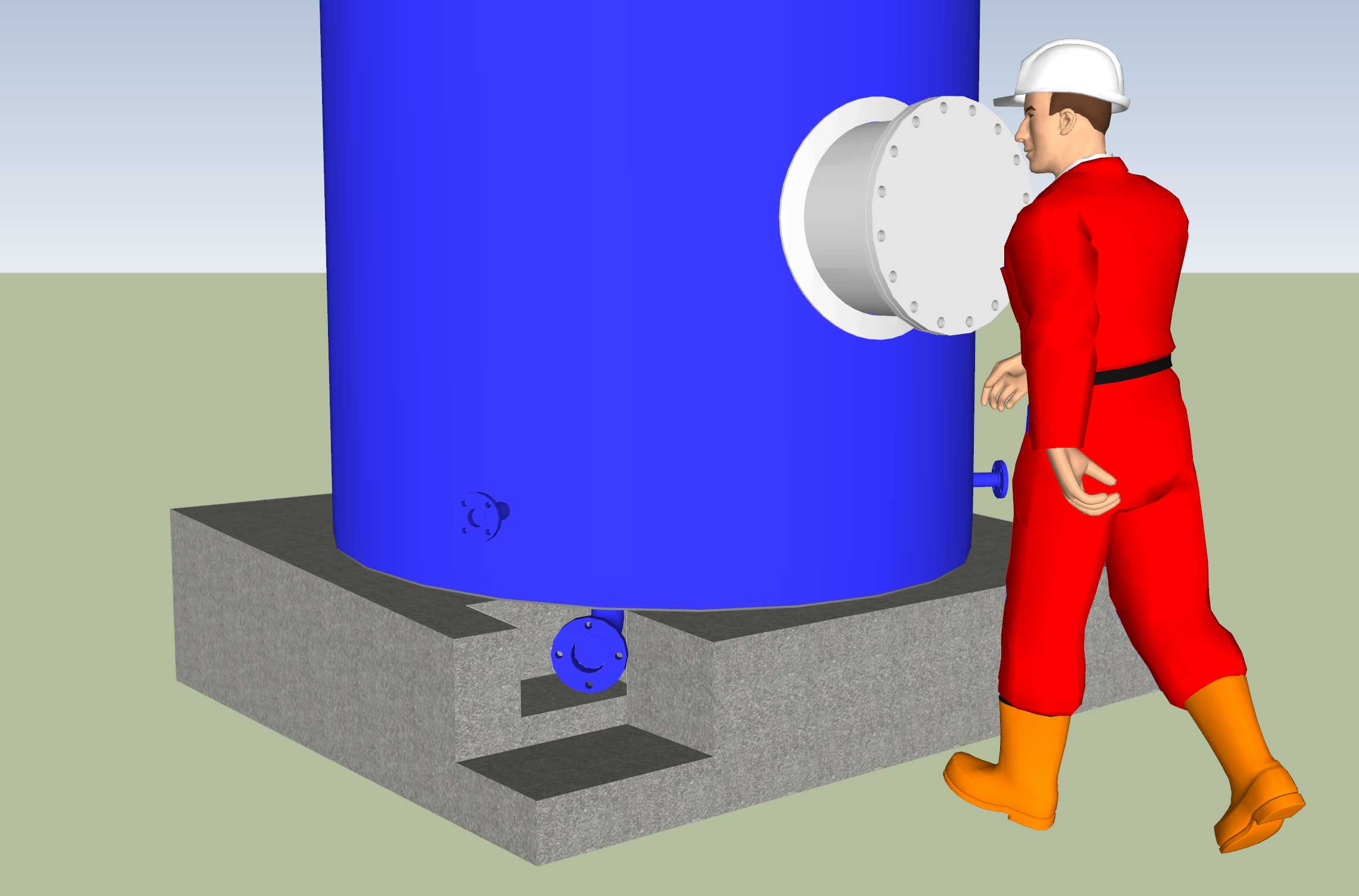

　　设计思路上，这款罐体优先考虑工业场景下的耐用性与易维护性，主体材质选用常用的碳素结构钢，筒体钢板厚度根据存储物料的密度、设计承压值计算确定，通常存储常规水基类物料时壁厚取6-8mm，存储石油类密度较低的物料时可适当下调壁厚，存储腐蚀性物料时可更换为同厚度的不锈钢材质或做内衬防腐处理。罐壁的焊缝采用双面焊工艺，所有纵缝、环缝都要做煤油渗透检测，有承压要求的场景还要做水压试验，确保焊缝位置无渗漏。罐体和混凝土基座的连接采用地脚螺栓预埋固定，地脚螺栓的数量、直径根据罐体满载时的总重量、当地风载值计算确定，避免极端大风天气下罐体出现倾覆风险。倾斜底的排料口设置在倾斜面的最低点，排料口的管径根据物料排出流量需求选择，常规工况下选用DN100-DN150的管径即可满足快速排料需求，排料阀门和罐体接口之间加装短节，方便后续阀门损坏时的更换作业，不需要切割罐体本体。

　　从实际使用场景来看，这款20立方的储罐容积适中，既可以作为中小型生产车间的原料暂存罐，也可以作为污水处理环节的中间调节罐，还能用于石油销售站点的轻质燃油暂存。相较于同容积的平底储罐，倾斜底结构每次排料后的物料残留量可以降低90%以上，不需要操作人员频繁进入罐内清理残留物料，大幅降低维护作业的安全风险与人工成本。罐体外部可根据使用场景做保温层包覆，用于需要控温存储的物料，保温层通常采用岩棉或聚氨酯材料，外部用彩钢板做防护层，减少存储过程中的温度波动。如果用于有加热需求的物料存储，还可以在罐体下部的倾斜段外壁加装加热盘管，通过蒸汽或导热油循环对罐内物料加热，避免低温下物料黏度升高无法顺利排出。建模过程中需要重点关注倾斜段和圆柱筒体的相贯线处理，确保焊缝位置的结构过渡平滑，避免出现应力集中点；同时所有接口的位置要符合操作人体工程学要求，阀门手轮的高度距离操作面控制在0.9-1.5米区间，不需要操作人员借助额外登高工具就能完成启闭操作。
