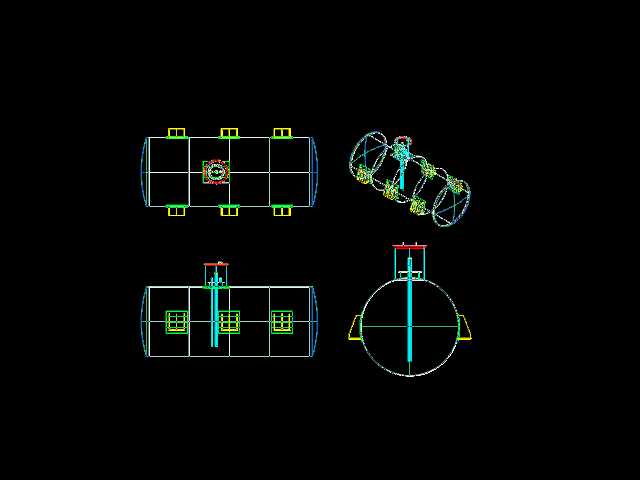

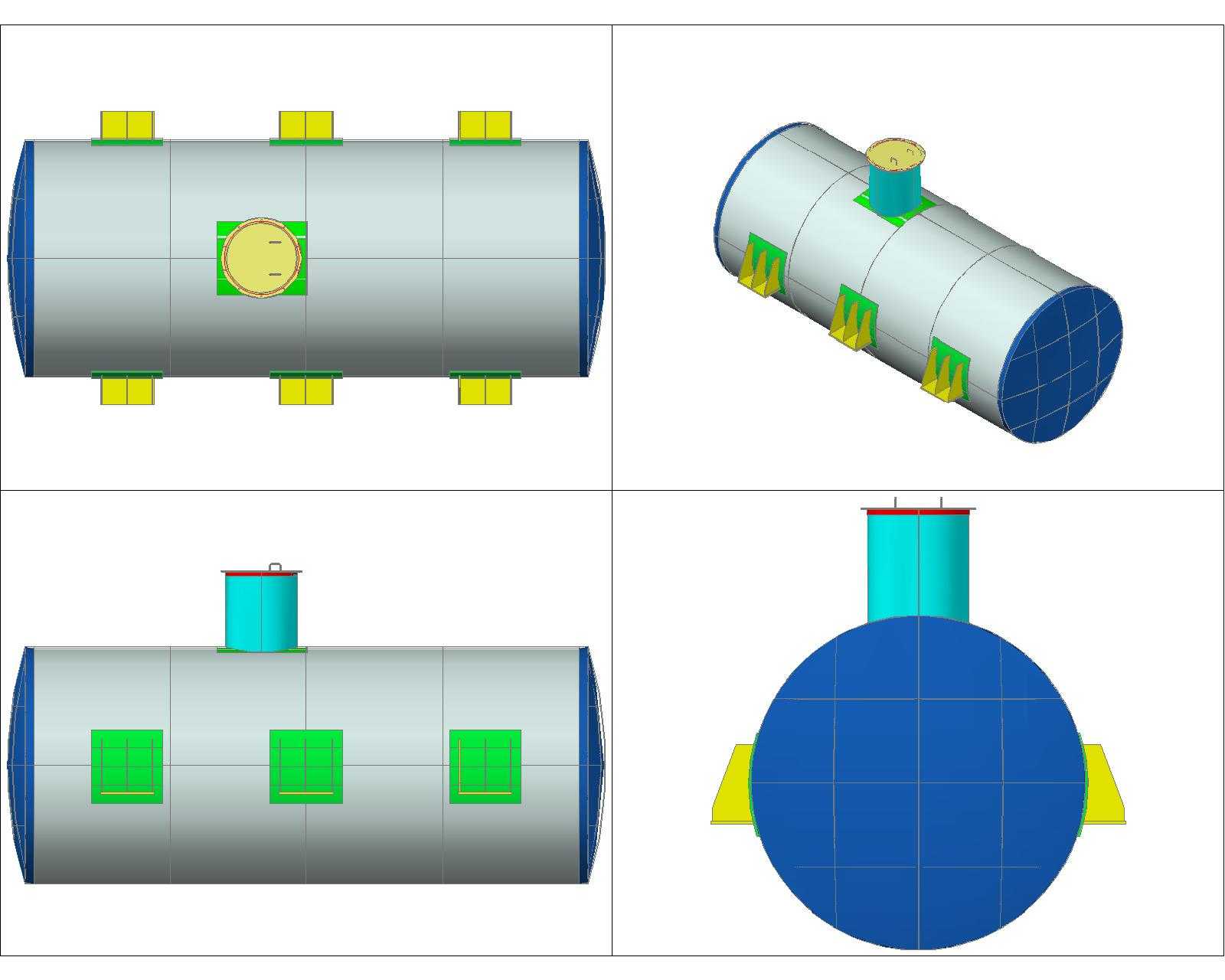

卧式带支座接管工业储罐三维结构

　　在化工、粮油储运、市政水处理、轻工生产等场景中，卧式承压储罐是中间物料暂存、工序间缓冲的核心静设备，不同于立式储罐对场地竖向空间的高要求，这类卧式布置的容器可适配层高有限的车间、厂区边角场地，同时依托低位布置的特性，物料进出的静压差控制更平稳，尤其适合存储流动性中等、需要稳定进出料节奏的液态、浆态介质。

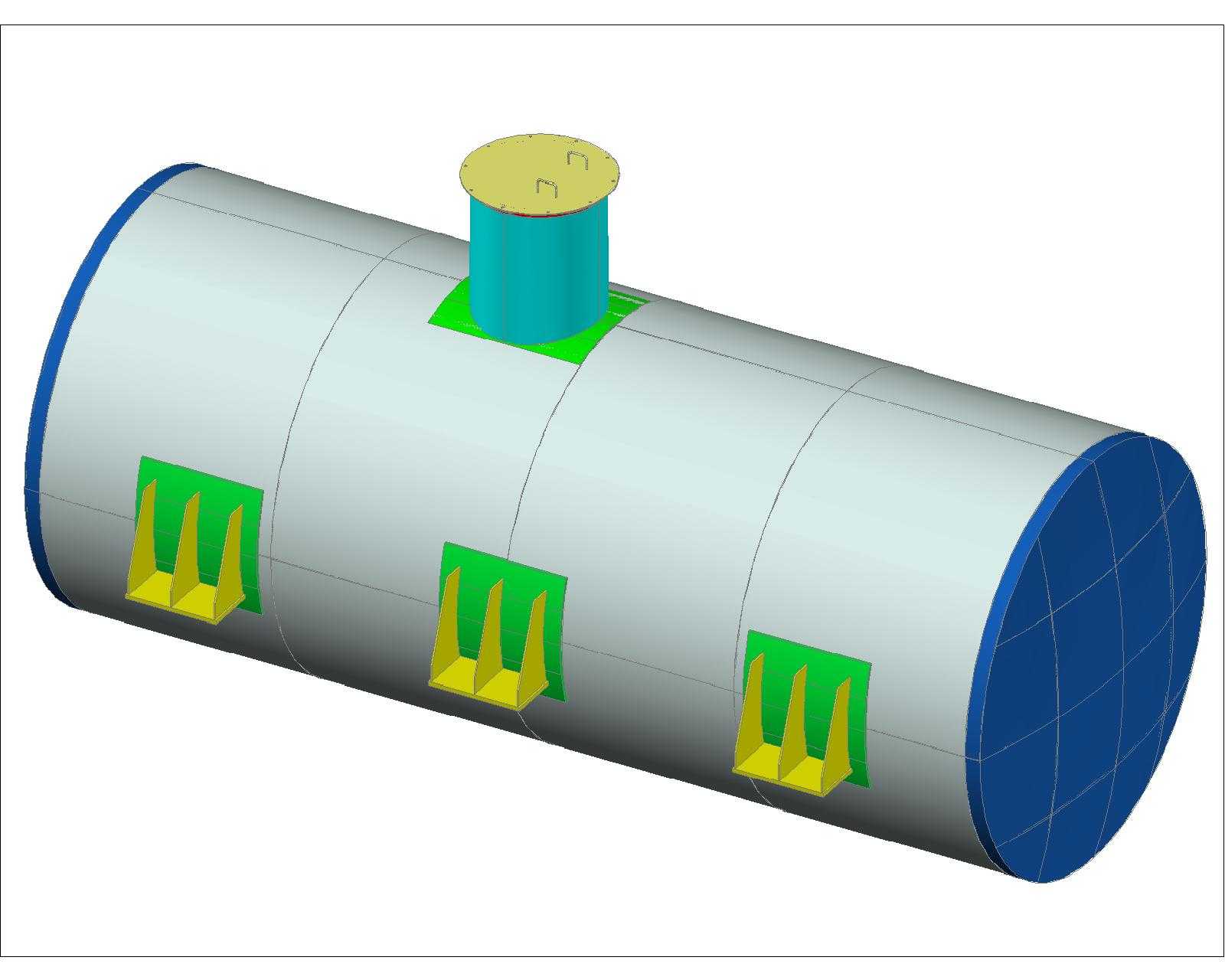

　　从结构设计逻辑来看，该储罐主体采用等直径圆筒形筒体搭配两端标准椭圆形封头的结构，这种构型是承压卧式容器的经典选型，椭圆形封头的曲面过渡可有效降低筒体端部的应力集中系数，相比平盖封头能在同等承压等级下减少15%左右的壁厚用料，同时封头与筒体的环焊缝采用全焊透对接结构，焊接坡口预留量匹配常规埋弧焊工艺要求，无需额外定制特殊焊接工装即可完成现场组焊。筒体顶部居中设置的竖向接管，是作为物料主进料口、排气口或者仪表安装口预留的接口，接管根部设置了环形补强板，补强范围覆盖开孔周边1.5倍开孔直径的区域，抵消开孔造成的筒体局部强度削弱，避免承压状态下开孔边缘出现撕裂风险。

　　筒体下方沿轴向等距布置的三个鞍式支座，是卧式储罐的核心承载部件，每个支座都采用带加强筋的焊接结构：支座与筒体贴合的弧形垫板完全匹配筒体外径曲率，保证接触面积均匀分散筒体及内部物料的总载荷，避免局部接触应力过大造成筒体局部凹陷；筋板采用直角三角形构型，垂直焊接在底板与弧形垫板之间，三个支座沿轴向的间距经过载荷分布计算，两端支座距离封头切线的距离控制在筒体直径的0.2倍区间内，既可以利用封头的刚性增强支座处的筒体承载能力，又能避免跨距过大造成筒体中部挠度超标，其中一个支座设置为固定端，其余为滑动端，可适配设备运行过程中因温度变化产生的轴向热胀冷缩位移，避免热应力拉裂焊缝或损坏基础预埋件。

　　从安装边界维度考量，该储罐的整体外形为规则的卧式回转体，安装时需要预留的空间除了设备本身的长度、直径尺寸外，还需要在两端封头外侧预留不小于1.2倍筒体直径的检修操作空间，方便后期对封头处的人孔、出料口、排污口进行拆装维护；顶部接管上方需要预留足够的管线安装、阀门操作空间，避免与车间上部的工艺管线、桁车运行路径发生干涉；支座底板的地脚螺栓孔位置匹配常规混凝土设备基础的预埋螺栓间距，安装时可直接通过垫铁调整筒体水平度，水平度偏差控制在千分之一以内即可满足运行要求，不会造成内部物料偏流、局部积液的问题。

　　在功能适配性上，该储罐的结构可适配0.1-1.6MPa的常规中低压存储工况，筒体壁厚根据存储介质的密度、腐蚀裕量可做参数化调整，所有接管的法兰标准均匹配国内通用的管法兰标准，可直接与上下游工艺管线、阀门、仪表进行对接，无需额外加工转换接头；鞍座的高度可根据实际出料口的安装高度要求调整，保证底部出料口的净空高度满足出料管线、输送泵的安装要求，避免出现出料不畅、泵入口气蚀的问题。建模过程中所有的焊缝位置、圆角过渡、补强结构都做了完整还原，没有做不合理的简化，可直接用于设备布置校验、管线碰撞检查、结构受力仿真分析的参考，也可作为同类型储罐参数化设计的基础模板，调整直径、长度、支座数量、接管位置等参数即可快速衍生出不同容积、不同工况适配的储罐模型。
