户外光伏遮阳停车棚结构设计方案

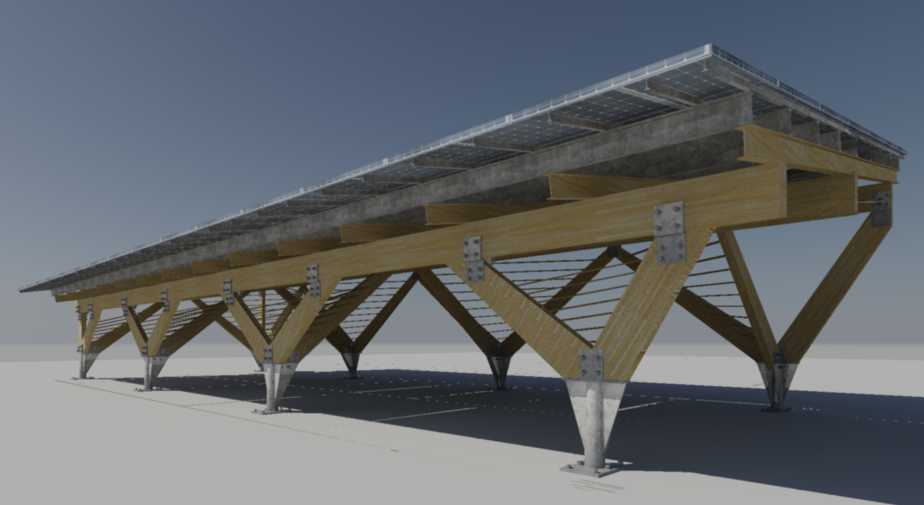

　　该结构主要应用于露天公共停车场、园区配套停车区、商业体户外泊车区域，核心用途是在为停放车辆提供遮阳挡雨遮蔽空间的同时，依托顶部铺设的光伏组件实现太阳能到电能的转化，所发电量可就近接入园区低压配电系统，供给区域照明、充电桩配套用电，实现土地空间的复合利用，避免单独架设光伏支架额外占用土地资源的问题。从结构受力逻辑来看，整体采用斜向三角支撑的主受力框架，主支撑腿采用变截面设计，底部通过预埋地脚螺栓与混凝土基础锚固，支撑腿上部与纵向主横梁采用金属连接件刚性连接，相邻支撑腿之间增设交叉斜撑抵消水平方向的风荷载与雪荷载，避免大跨度结构在极端天气下出现侧向失稳。

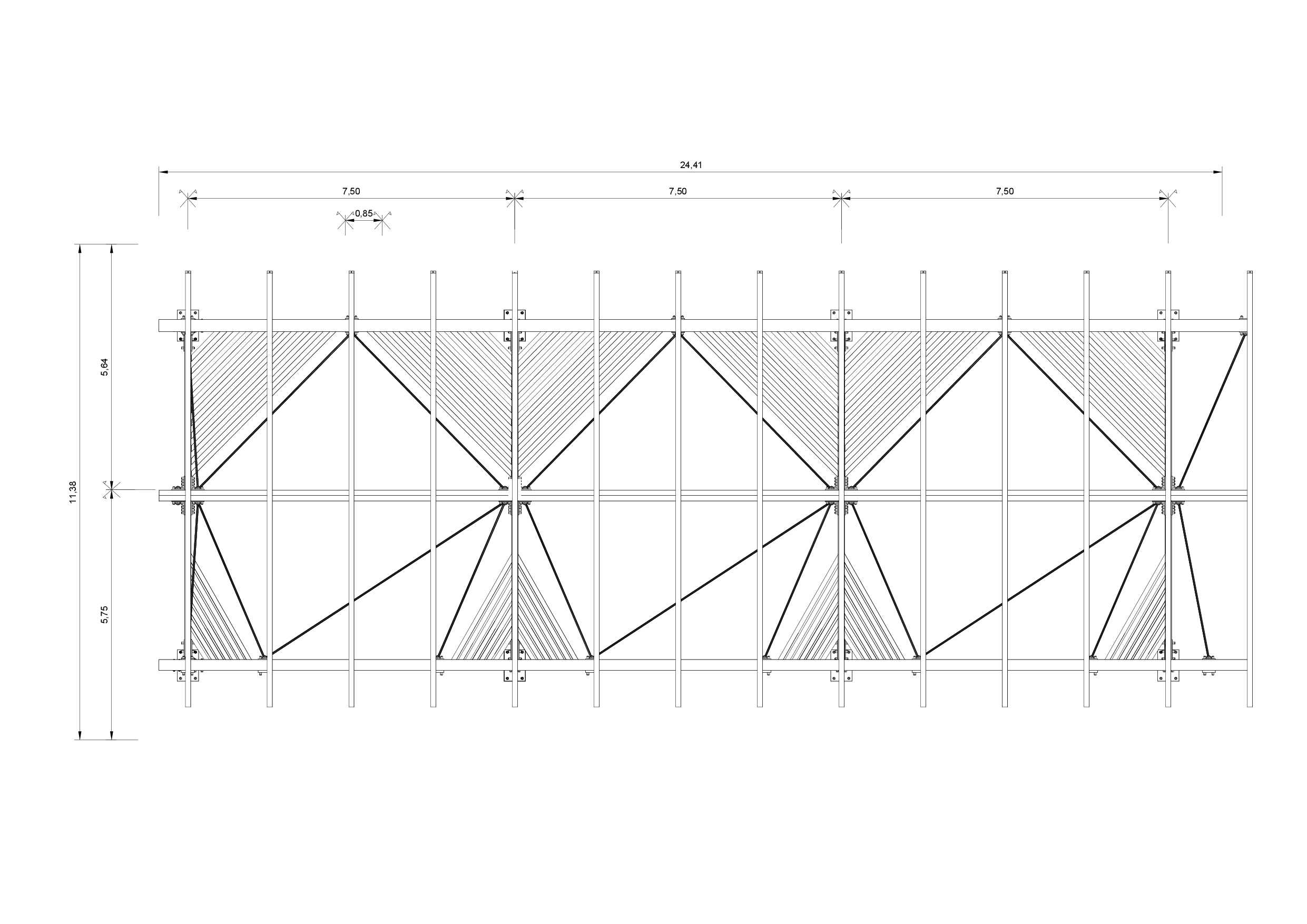

　　顶部承载框架采用分层设计，最上层为光伏组件安装导轨，预留标准组件安装孔位，可适配常规尺寸的晶硅光伏组件，组件铺设角度结合项目所在地纬度做了预设，保证全年光伏接收辐照量处于较高区间；组件层下方设置防水导流层，可将降雨顺着屋面坡度导向两侧排水槽，避免雨水渗漏到下方停车区域。主框架的纵向主梁采用连续梁设计，跨度可根据停车位排布灵活调整，单跨可覆盖2-3个标准小型车位，支撑腿的排布避开车位开门区域，不会对车辆停靠、人员上下车造成干涉。设计过程中优先考虑了现场安装的便捷性，所有金属连接节点均采用标准化预制件，现场无需大量焊接作业，仅通过螺栓紧固即可完成主体结构拼装，大幅缩短现场施工周期，降低高空作业的安全风险。

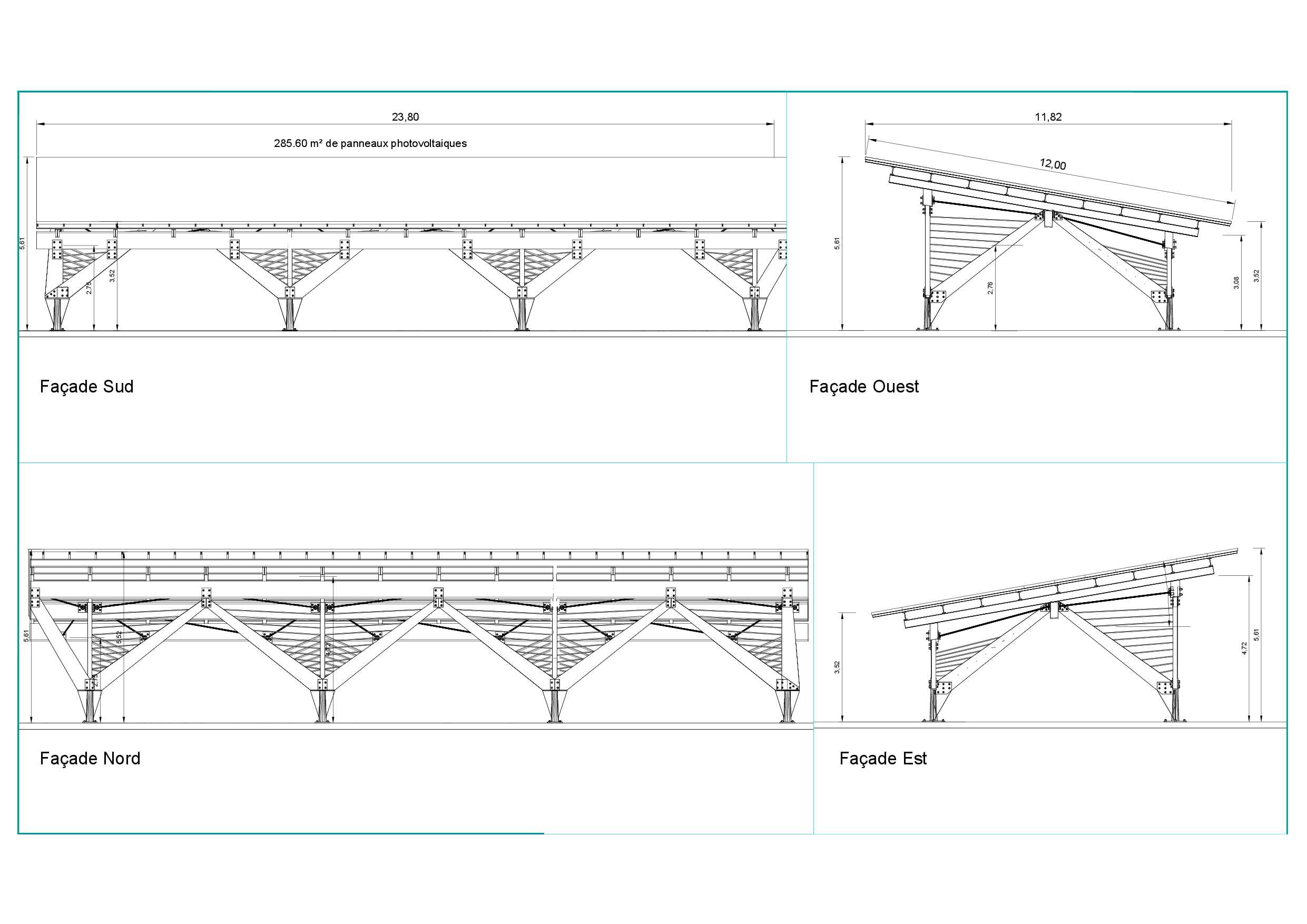

　　结构的外形尺寸边界充分适配常规小型车的停放需求，棚下净空高度满足家用轿车、SUV的通行要求，边缘位置做了收边处理，避免尖锐棱角带来的磕碰风险。支撑腿底部的锚固节点做了防腐处理，可适应户外长期日晒雨淋的使用环境，金属构件表面均做了户外级防护涂层，木质感的外观处理可适配园区、景区的整体景观风格，不会像常规全金属光伏棚那样显得突兀。从荷载核算角度，主体结构除了承受自身自重与光伏组件重量外，还预留了后期检修的活荷载余量，可满足运维人员在顶部行走检修的承重要求，交叉斜撑的排布既保证了结构整体刚度，又不会过多遮挡视线，保证停车区域的通透感。屋面的光伏组件排布避开了支撑腿的阴影遮挡区域，减少组件热斑效应的发生概率，排水槽的设计兼顾了屋面清洁污水的导流，避免长期使用过程中污渍顺着支撑腿流到地面影响场地整洁。
