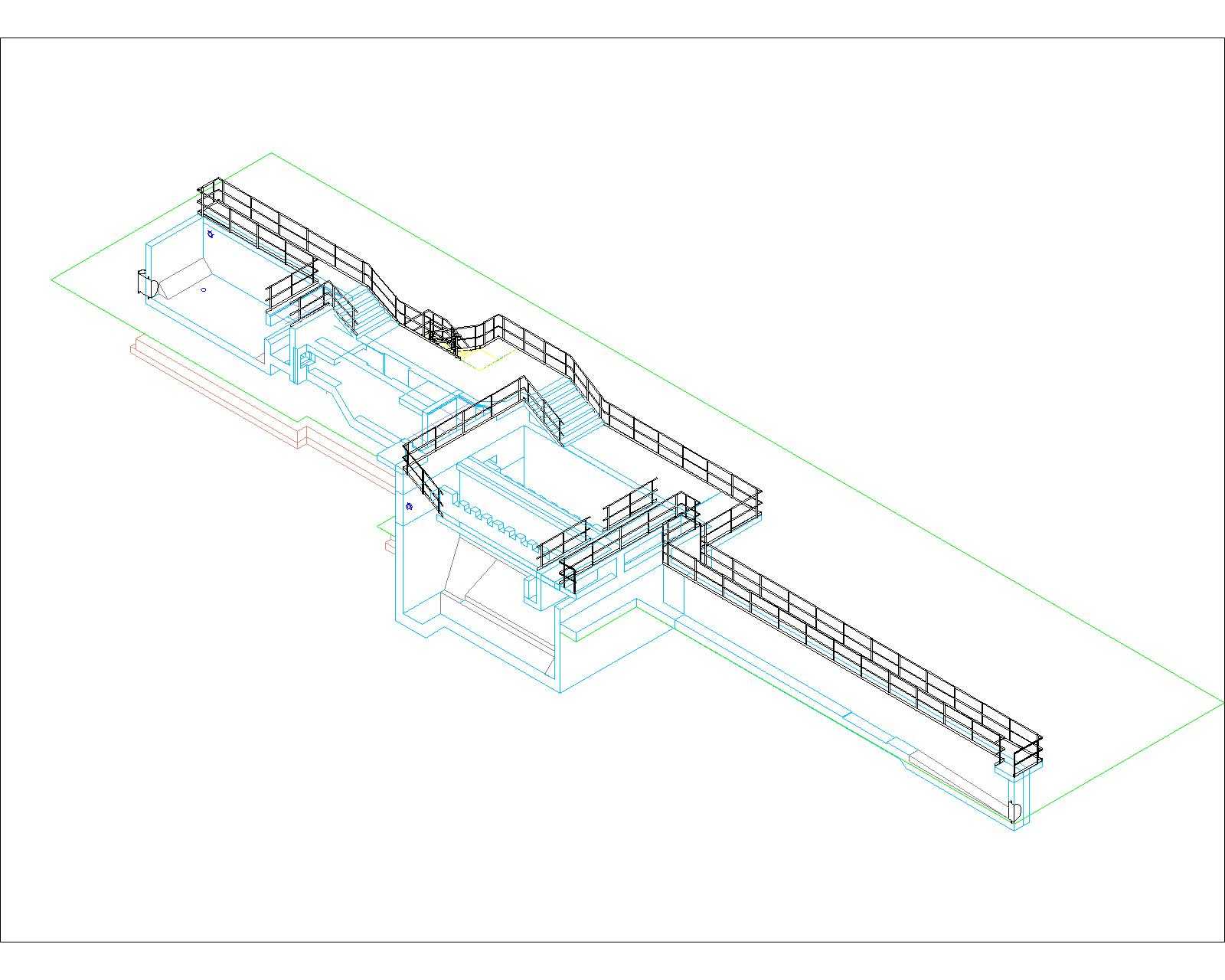

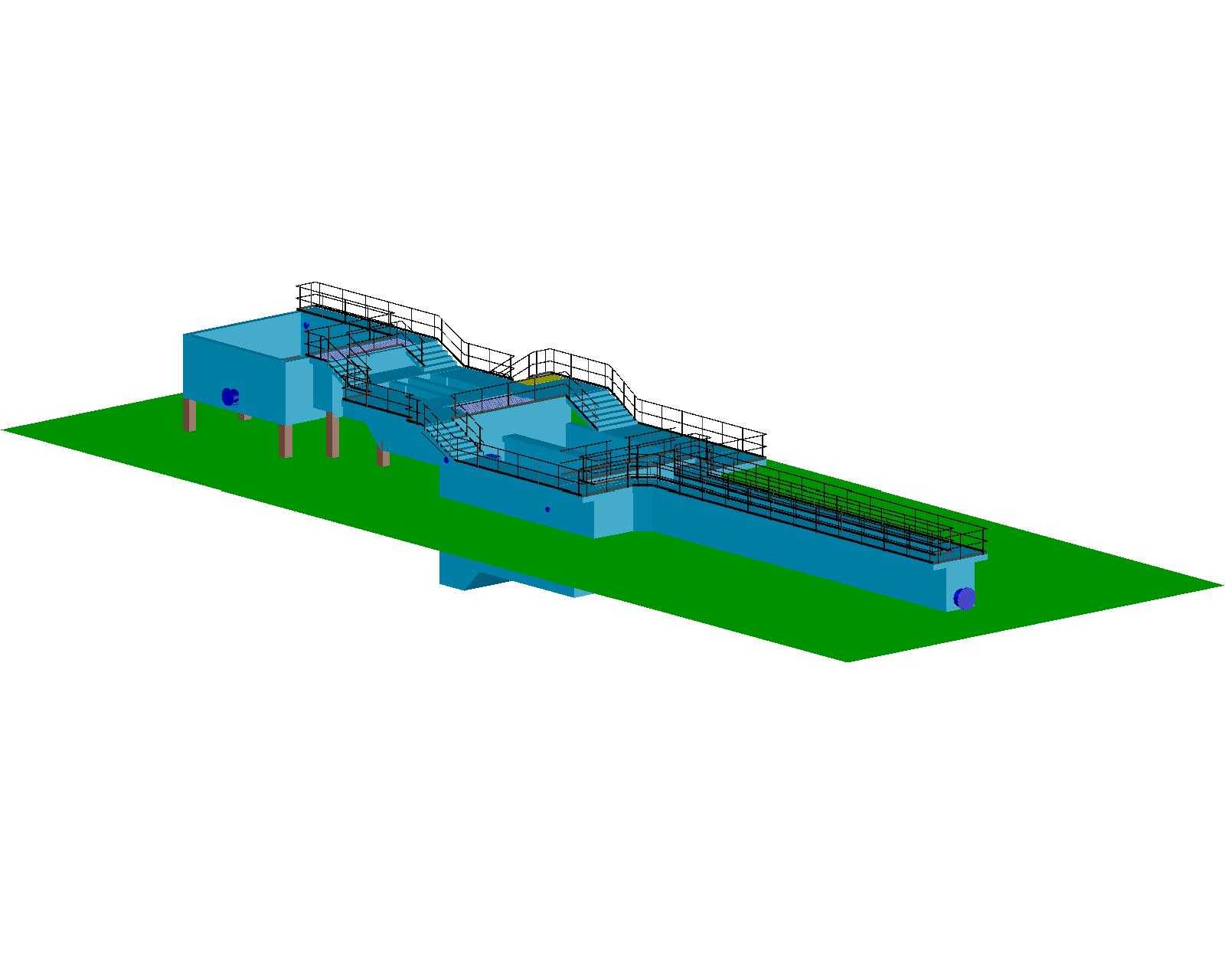

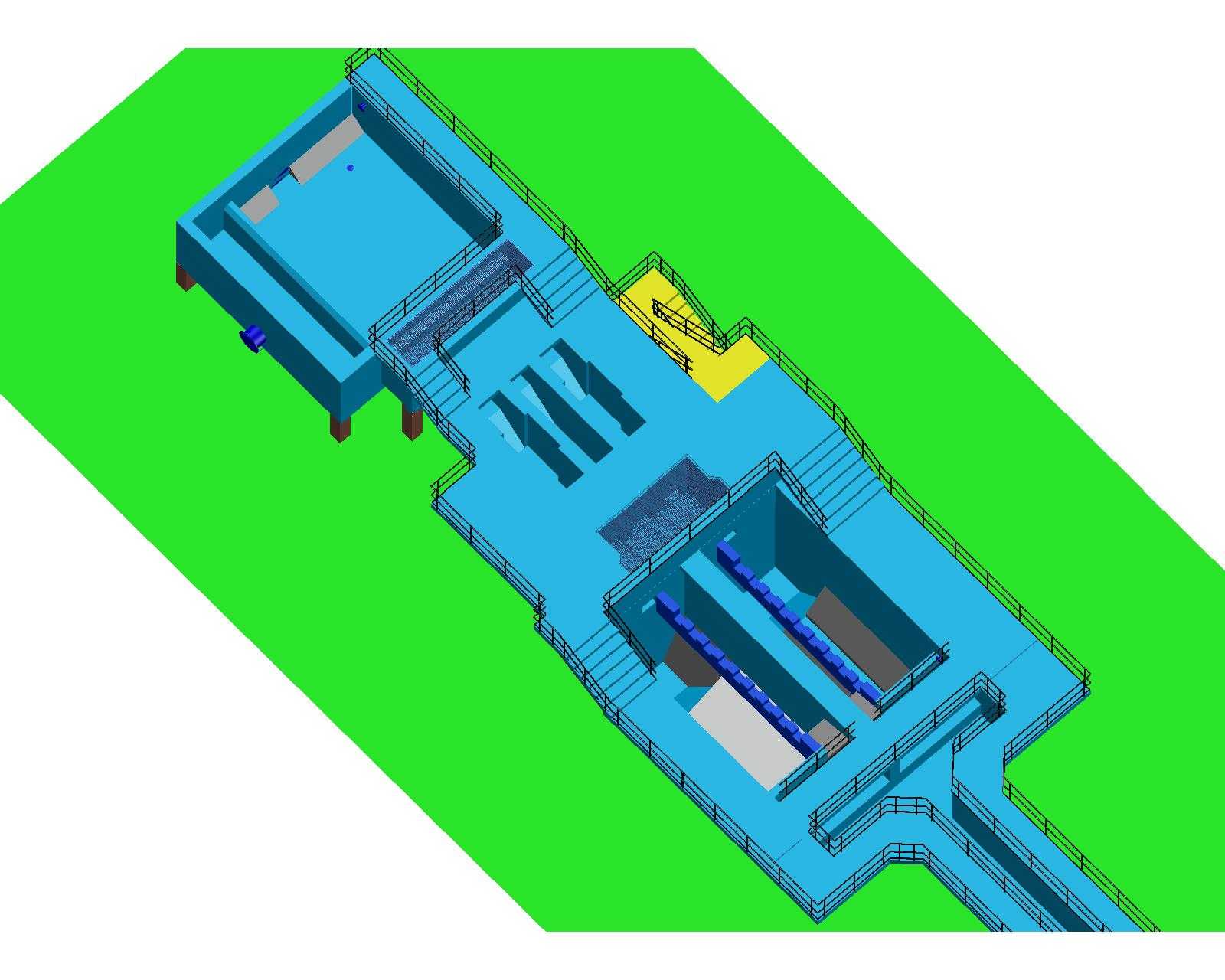

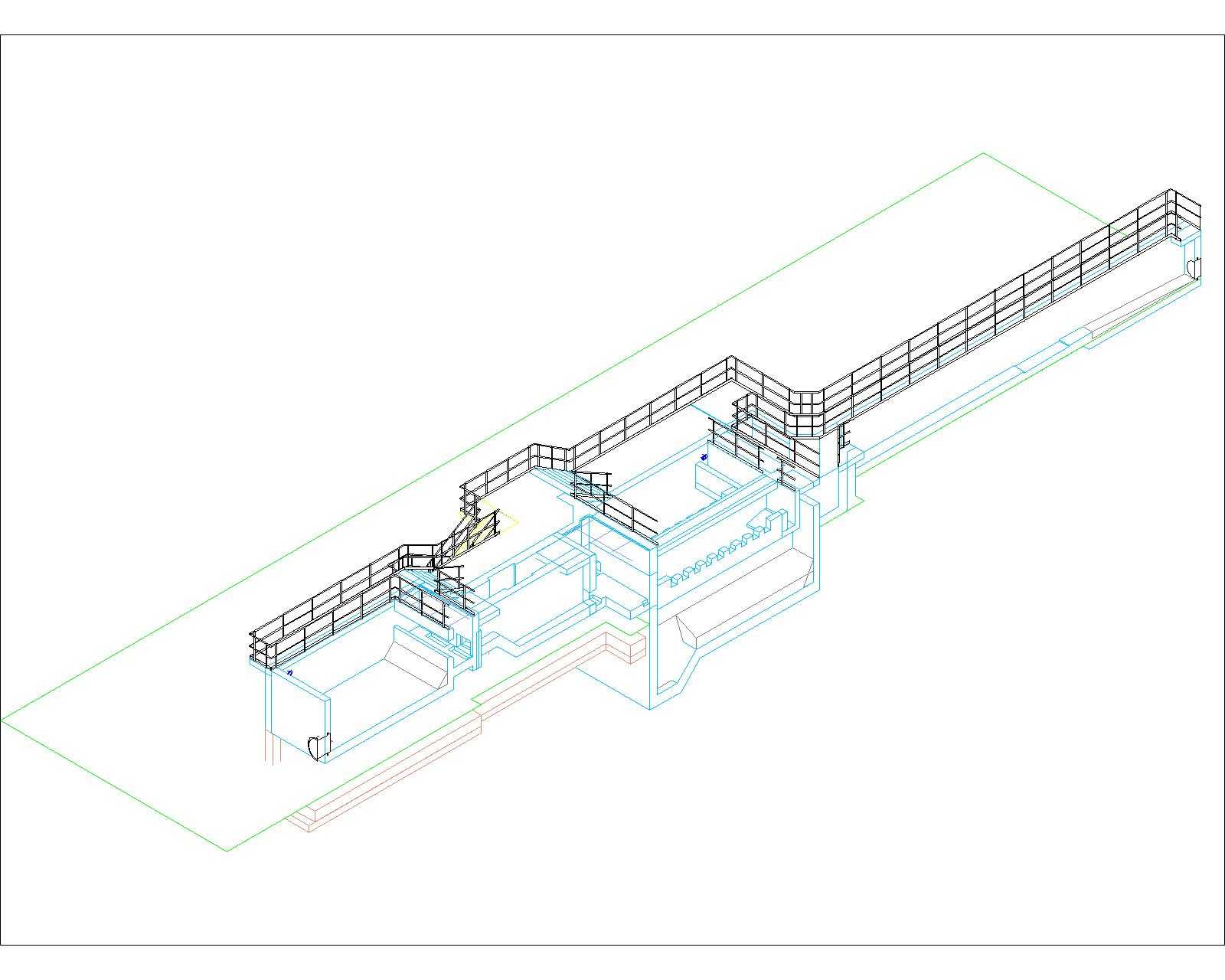

土木作业平台水处理构筑物三维设计

　　这套三维模型还原的是市政水处理厂区内的地面式作业构筑物，核心应用场景集中在净水厂、污水处理厂的预处理或深度处理工段，承担水流缓冲、药剂混合、渠道导流的实际功能，同时配套完整的人员巡检、操作通行的附属结构，完全贴合现场土建与工艺配合的实际需求。从功能特性来看，主体池体采用分仓式结构，不同仓室通过预留的孔洞连通，可根据工艺需求设置不同的水力停留时间，池壁预留的管道接口分别对应进水管、出水管、排空管、溢流管的安装位置，接口的标高、管径都按照常规市政项目的通用参数设置，可直接适配多数中小型水处理项目的工艺选型。配套的操作平台沿池体顶部通长布置，平台宽度满足单人侧身操作阀门、双人相向通行的实际要求，临边位置设置的防护栏杆高度符合工业作业平台的安全规范，栏杆竖杆间距、横杆层数都经过实际校核，避免巡检人员失足坠落的风险。连接地面与平台的钢梯采用双跑设计，梯段宽度、踏步高度、踏步宽度都按照人体工程学参数设置，梯段两侧同样设置扶手，中间休息平台的位置刚好对应池体中部的阀门操作区，人员上下梯过程中可随时停留操作对应位置的工艺阀门，不需要额外攀爬临时设施。

　　设计过程中优先考虑了土建施工的可行性，池体底部的支撑墩柱位置避开了地下管线的常规敷设路径，墩柱的尺寸、配筋预留位置都符合混凝土结构的施工要求，池体壁厚按照埋深、水压荷载做了初步的厚度预留，不需要设计人员再做大幅度的结构调整。外形尺寸方面，整套构筑物沿水流方向的总长度控制在常规厂区道路的转弯半径适配范围内，宽度方向不超出相邻工艺构筑物的防火间距要求，顶部平台的标高比厂区室外地面高出1.5米左右，既满足防洪涝的安全高度要求，也不会因为平台过高增加钢梯的长度、浪费建设材料。

　　安装边界上，池体底部与混凝土基础的连接面预留了找平层的安装间隙，周边的操作空间预留了阀门吊装、设备检修的作业半径，防护栏杆与平台的连接节点采用螺栓固定的设计，后期如果有设备更换需求可局部拆卸栏杆，不需要整体破坏平台结构。池体表面的防腐涂层范围也在模型中做了明确区分，接触水体的内壁、埋入地下的外壁分别对应不同的防腐工艺要求，现场施工时可直接按照模型的分区做对应的防腐处理，减少现场技术交底的沟通成本。钢梯与池体的连接节点采用预埋钢板焊接的设计，预埋钢板的位置在池体混凝土浇筑阶段就可准确定位，避免后期植筋对池体结构造成破坏。

　　平台表面的防滑纹路、排水坡度也在模型中做了体现，平台表面向池体方向设置微小坡度，雨水或清洗废水可直接排入池内，不会在平台面积水造成人员滑倒风险。整套模型的结构拆分完全对应现场施工的工序，从基础浇筑、池体支模、钢构件预制到现场安装的全流程都可通过模型做施工模拟，提前预判不同工序之间的干涉问题，比如钢梯安装时是否会与池壁的管道接口冲突、栏杆安装时是否会遮挡阀门操作手柄，这些细节都在建模阶段做了避让调整，可直接用于项目的初步设计交底、施工方案演示，也可作为同类水处理构筑物设计的参考模板，帮助设计人员快速完成方案阶段的结构布置，减少重复建模的工作量。
