双立耳带中孔安装支座结构设计

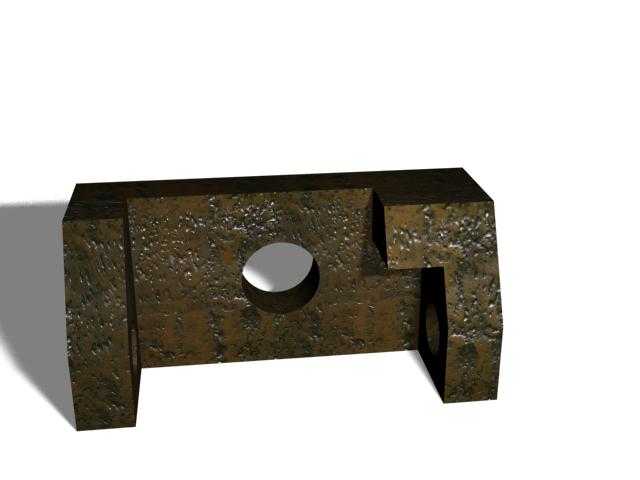

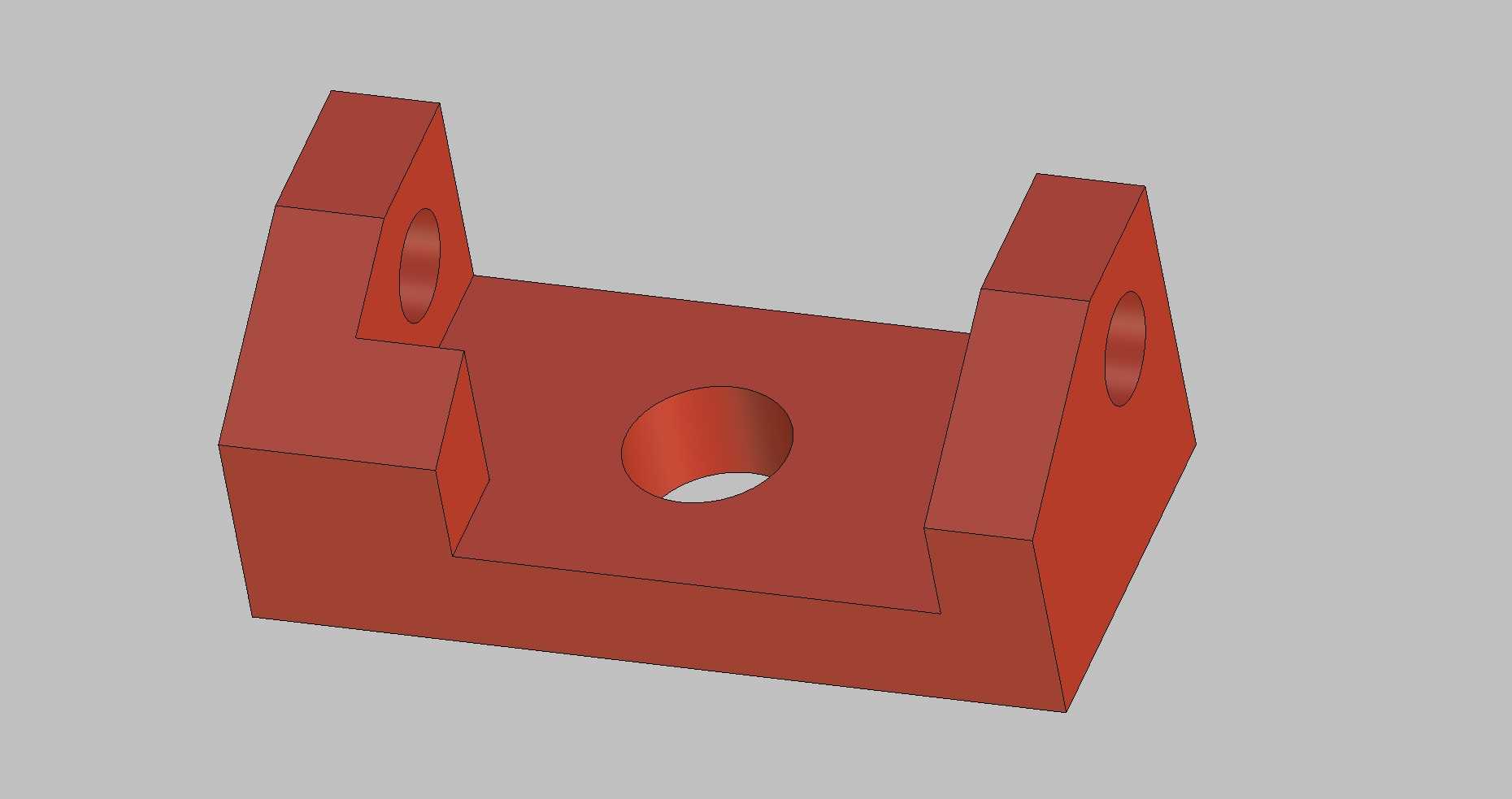

　　这类双立耳带中孔的安装支座，在轻工输送线、小型液压阀组集成安装台、教学实训拆装台架上的应用十分普遍，日常做非标设备结构设计时，经常会遇到需要给小型摆动类零部件提供铰接支撑的场景，这类支座就是为适配这类需求设计的。从结构功能来看，两侧对称的立耳上预留了同轴通孔，主要用于穿装铰接销轴，给摆杆、拨叉、小型杠杆类零件提供稳定的回转支撑基准，立耳的厚度经过受力核算，能够承受常规工况下销轴传递的径向载荷，避免长期受载出现立耳外张变形，导致销轴卡滞、回转精度下降的问题。底座中部的贯通圆孔，主要用于穿装固定螺栓或者定位销，既可以将整个支座锁紧在设备安装基板上，也能作为管路、拉杆类零件的过孔使用，减少额外开孔的加工工序。

　　设计这类零件的时候，首先要确定的是两侧立耳的同轴度公差，这直接决定了后续铰接件的回转顺畅度，如果同轴度偏差超过0.05mm，穿装销轴后就会出现别劲的情况，长期摆动磨损会大幅缩短销轴和孔的使用寿命，所以建模时需要以底座的安装底面为第一基准，先确定两个立耳孔的中心轴线位置，保证轴线与安装底面的平行度符合装配要求。其次要考虑立耳与底座衔接处的应力集中问题，直角衔接的位置在受冲击载荷时很容易出现开裂，所以在衔接位置做了小尺寸的倒角过渡，既可以减少应力集中，也能避免加工时锐角割伤装配人员。底座的底面设计为全平面结构，安装时可以和设备基板完全贴合，保证支撑的稳定性，不会出现局部悬空导致的锁紧后支座变形问题。

　　从安装边界来看，这类支座的整体轮廓尺寸适配小型设备的安装空间，两侧立耳的外侧面间距、底座的长宽尺寸都经过优化，不会占用过多的安装台板空间，中部安装孔的位置处于底座的形心位置，锁紧后受力均匀，不会出现偏载导致的支座歪斜。立耳上的铰接孔孔径与常用的标准销轴尺寸适配，不需要额外定制销轴，降低装配的物料成本，孔的深度与立耳厚度保持一致，销轴穿装后可以通过开口销或者轴用挡圈完成轴向定位，防止销轴工作时窜动脱出。

　　实际应用中，这类支座除了作为铰接支撑件使用，也可以作为小型传感器、行程开关的安装支架，利用两侧立耳的孔位调整安装角度，适配不同的检测方向，底座的中孔可以方便调整安装位置，满足现场调试时的位置微调需求。零件的结构没有复杂的曲面特征，常规的铣削加工就可以完成生产，毛坯可以选用方钢直接铣削成型，加工工序少，生产效率高，适合批量加工使用，也可以根据实际使用场景的载荷大小，调整立耳厚度、底座高度以及各个孔的孔径尺寸，适配不同的受力需求。建模过程中所有的特征都采用参数化设计，修改尺寸时可以直接驱动模型更新，不需要重新绘制草图，能够大幅提高同类型支座的设计效率，减少重复建模的工作量。
