大直径容器撬装防滑支撑结构设计

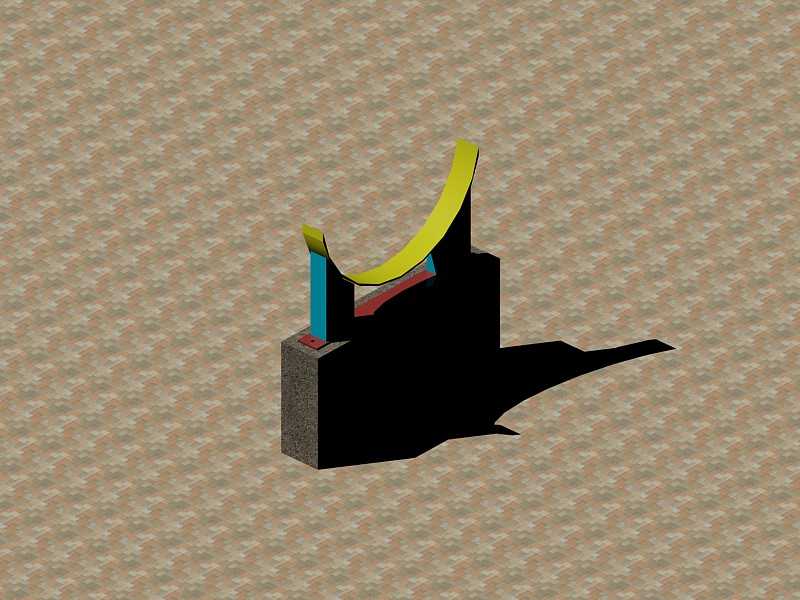

　　在化工、油气储运以及市政水处理领域的撬装设备集成场景中，大直径立式或卧式容器的现场固定一直是结构设计环节需要重点考量的内容，尤其是直径达到1400mm规格的容器，自身充液后的总重往往达到数吨，加上运输、现场吊装以及运行过程中的振动载荷、侧向风载，若支撑结构没有足够的防滑限位设计，很容易出现容器移位、密封面错位甚至支撑失稳的问题。这套防滑支撑结构正是针对这类大直径容器撬装场景开发的专用支撑构件，区别于常规的平板式焊接支座，它在与容器外壁接触的位置做了贴合弧面的仿形设计，上部的弧形托板完全匹配1400mm直径容器的外圆弧度，接触区域做了加宽处理，避免局部压应力过大造成容器外壁变形，托板表面预留了防滑垫层的安装槽，可粘贴橡胶或聚四氟乙烯防滑垫层，既可以增大接触面摩擦力防止容器轴向、周向窜动，也能避免金属硬接触造成的容器外壁防腐层破损。

　　支撑主体采用块式承重结构，底部为平整的安装基面，可直接焊接在撬装底座的型钢框架上，也可通过预留的螺栓孔与撬座做螺栓连接，适配不同的撬装集成工艺要求。从结构受力角度看，设计时重点优化了力的传递路径，容器的垂直载荷通过弧形托板传递到两侧的竖向立筋，再直接传导到底部安装基面，避免了悬臂结构带来的应力集中问题，立筋与托板、底座的连接位置都做了圆弧过渡处理，减少焊接应力集中，提升长期载荷下的结构疲劳强度。侧向的防滑挡边结构高出托板接触面一定高度，可在容器发生意外侧向滑移时提供硬限位，配合接触面的防滑垫层，形成双重防滑保护，哪怕是在长途公路运输撬装设备的过程中，遇到颠簸、急刹等工况，也能保证容器与支撑结构之间不会出现相对位移。

　　在安装边界上，这套支撑的整体宽度控制在撬装框架常用的型钢安装间距范围内，不需要额外加宽撬座尺寸，支撑的高度可根据撬座上管道排布、阀门安装的空间需求做适配调整，预留的安装空间足够在容器下方布置排污阀、连接管道以及检测仪表，不会和周边的撬装附件产生干涉。实际应用中，这类支撑通常成对布置在容器的两端承重位置，根据容器的总长度调整支撑的布置间距，对于带保温层的容器，还可以在弧形托板上增加调整垫片，补偿保温层的厚度差，保证支撑面和容器外壁完全贴合。

　　和传统的鞍式支座相比，这套防滑支撑的结构更紧凑，重量更轻，不需要在容器外壁焊接额外的加强垫板，减少了容器现场焊接的工作量，也避免了焊接对容器材质性能的影响，尤其适合薄壁不锈钢容器、玻璃钢容器这类不适合现场焊接的设备撬装使用。在三维建模过程中，所有的配合面都做了公差适配设计，弧形托板的弧度公差控制在合理范围内，保证加工后能和容器外壁完美贴合，安装孔的位置度公差满足撬装模块化组装的要求，不需要现场配钻即可完成装配，大幅提升撬装设备的集成效率。结构上还预留了接地螺栓的安装位置，方便容器做静电接地处理，满足易燃易爆介质存储场景的安全规范要求，支撑的所有棱角位置都做了倒角处理，避免安装过程中划伤施工人员，也不会划破容器的保温层或防腐层。
