德标PN25压力等级对焊法兰系列

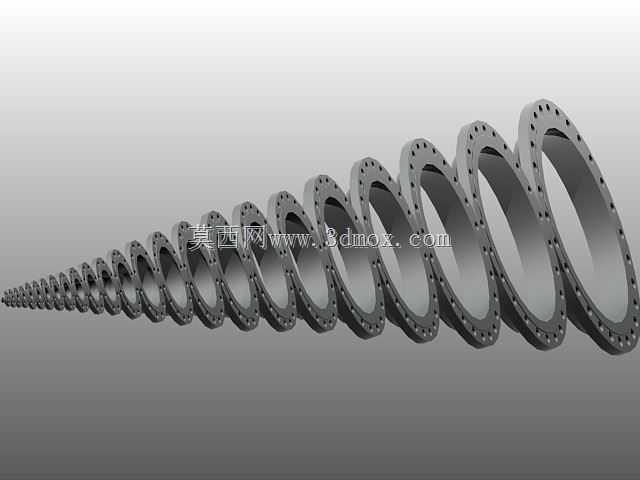

这套对焊法兰主要应用于石油化工、市政供热、工业给排水、船舶动力等中高压管路系统中，作为管路之间、管路与阀门、管路与承压设备之间的核心连接部件，承担着密封承压、保障管路系统连通性与结构稳定性的作用，适配PN25压力等级的管路工况，能够在2.5MPa的额定工作压力下长期稳定运行，满足常规工业流体、蒸汽、清水、弱腐蚀性介质的输送连接需求。在实际工程应用中，这类对焊法兰通过端部的对焊坡口与对应规格的钢管进行焊接连接，相比平焊法兰拥有更高的连接强度与密封可靠性，焊接后焊缝受力更均匀，能够承受管路运行中的温度应力、压力波动与外部载荷冲击，广泛用于温度波动较大、压力等级较高的管路段，是工业管路系统中不可或缺的基础连接构件。整套法兰覆盖了从小口径到大口径的全系列规格，最小规格适配3/8英寸管路，所有规格的法兰均遵循统一的德标尺寸规范，密封面采用突面结构，螺栓孔沿法兰盘圆周均匀分布，安装时通过均匀紧固圆周布置的螺栓，配合法兰密封面间的密封垫片，实现管路接口的静密封，有效杜绝介质跑冒滴漏问题。在设计过程中，首先围绕PN25的压力等级要求确定法兰盘的厚度、颈部锥度过渡结构，通过颈部的渐扩式过渡设计，降低法兰与钢管连接位置的应力集中系数，避免长期运行中焊缝位置出现疲劳开裂；其次严格控制螺栓孔的分度圆直径、孔位公差与密封面的平面度，确保同规格法兰具备完全互换性，施工现场无需二次加工即可直接配对安装，大幅降低现场施工的装配难度。法兰的整体外形为带颈圆盘结构，颈部与钢管对接位置加工有标准焊接坡口，能够保证焊接时焊缝熔透深度达标，保障焊接连接的结构强度；法兰盘外缘的螺栓孔数量随通径增大对应增加，确保螺栓紧固力能够均匀覆盖整个密封面，不同通径规格的法兰外径、螺栓孔中心距、密封面直径均严格遵循标准尺寸边界，安装时可直接匹配对应压力等级的管路、阀门与设备接口，无需额外调整管路排布。在管路系统排布时，这类法兰通常设置在管路需要定期拆卸检修的位置、管路与设备的连接接口、管路变径或转向的节点位置，既保障管路系统的密封承压能力，也为后期设备检修、管路改造预留可拆卸的连接节点，兼顾长期运行的可靠性与运维便利性。
