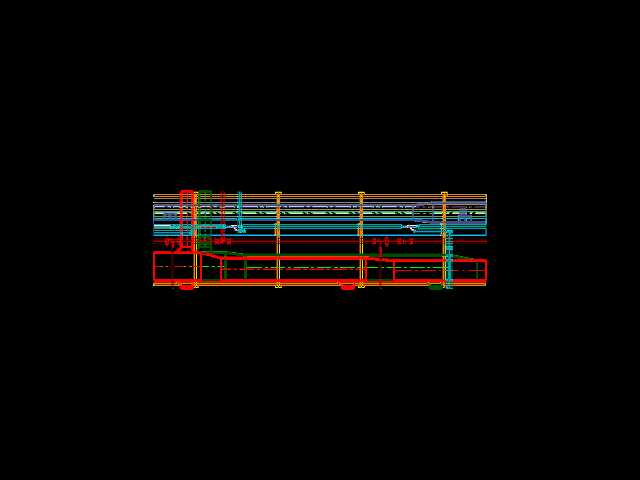

建筑机电管线集成MEP三维模块

　　在商业综合体、工业厂房、轨道交通站点这类机电系统复杂度高的项目里，MEP模块的三维设计是管线综合排布阶段绕不开的核心环节，这套集成化的三维模块，把给排水、暖通、消防、强弱电等多专业的管线与配套阀件做了整合式的建模处理，能直接对接现场预制装配的施工需求，减少现场切割、焊接、改管的冗余工作量。从实际工程落地的角度看，这类模块最核心的用途是解决多专业管线交叉碰撞的问题，过往二维图纸阶段，各专业独立出图很容易出现风管压着水管、桥架挡着阀件操作空间的问题，等到现场施工才发现问题就会造成大量返工，这套三维模块在建模阶段就完成了全专业的碰撞检查，把减压阀这类需要预留操作、检修空间的阀件位置做了提前避让，所有管线的排布走向都严格遵循小管让大管、有压让无压、弱电让强电的工程排布原则。模块里集成的减压阀组，不是单独孤立放置的阀件模型，而是配套做了前后端的直管段、旁通管路、压力表接口、固定支架的完整建模，完全匹配现场实际安装的工艺要求，减压阀前后的直管段长度留足了十倍管径的距离，避免阀后流态不稳造成的压力波动，旁通管的位置设置在便于操作的侧方，不会和其他专业的管线产生干涉，支架的生根位置也避开了结构梁的预留钢筋区域，不用后期在结构上额外打膨胀螺栓破坏承重结构。

　　从设计思路上看，这套模块没有追求过度的细节渲染，而是把所有安装边界条件都做了明确的参数化约束：不同专业管线的层间距严格控制在规范要求的最小安装距离以上，保温管线额外预留了保温层的厚度空间，所有需要后期维护的阀件、仪表都预留了不小于400mm的操作净距，模块的整体外形尺寸适配常见的机电管井、走廊吊顶内的安装空间，宽度方向控制在1.8米以内，高度方向根据吊顶标高做了分层排布，最下方的排水管预留了0.003的坡度，不会出现积水存气的问题。

　　在装配式机电施工的场景里，这类集成模块可以直接导出预制加工图，在工厂里完成管线的切割、组对、阀件安装、试压检测，运到现场之后只需要完成模块之间的法兰对接、支架固定，就能完成整段管线的安装，相比传统现场作业的模式，施工效率能提升六成以上，也能减少现场作业的安全隐患。建模过程中对管线的颜色做了专业区分，消防管采用红色标识、给水管采用蓝色标识、暖通管线采用绿色标识、强弱电桥架采用对应的黄、橙色标识，和现场施工的管线标识规则完全一致，方便施工人员对照模型进行现场核验，也便于后期运维阶段的管线排查。

　　模块里的所有管线连接方式都做了对应建模，大于等于DN80的管线采用法兰连接，小口径管线采用丝接或者卡压连接，支架的间距也符合不同管径的管线安装规范，不会出现支架跨距过大造成管线挠曲变形的问题，在管线转弯、阀件集中的位置额外增设了固定支架，抵消管路运行过程中产生的应力，避免长期运行出现接口渗漏的问题。对于机电深化设计的从业者来说，这类经过工程验证的集成模块，可以直接复用在同类型的项目里，只需要根据项目的实际管径、标高参数做微调，就能快速完成整层的管线综合排布，不用从零开始逐个搭建阀件、管线模型，大幅缩短深化设计的周期，也能减少建模过程中容易出现的工艺错误，保证输出的模型能直接指导现场施工，避免模型和现场实际施工“两张皮”的问题。
