装配式卫浴MEP管线集成布局设计

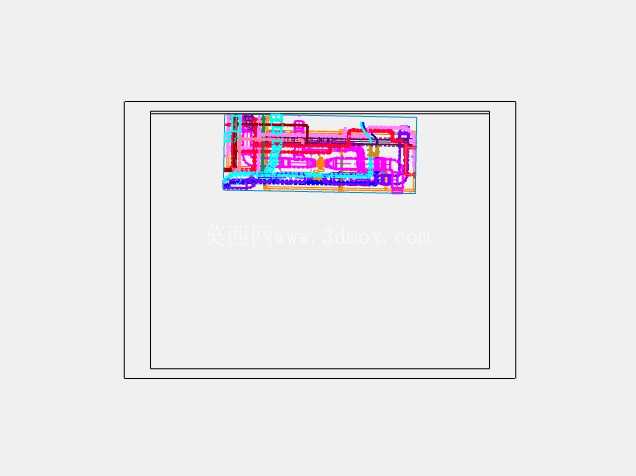

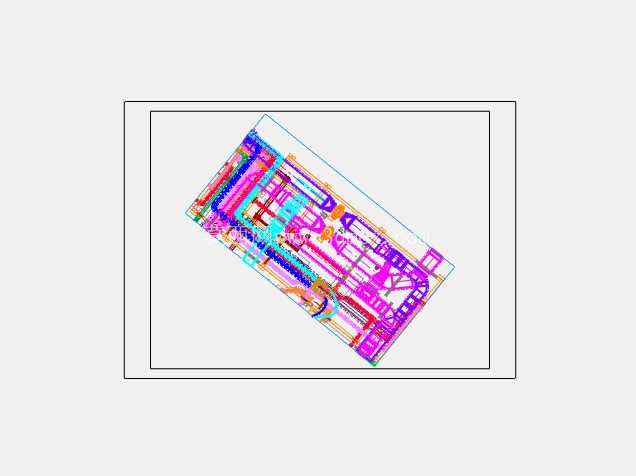

　　在装配式建筑的内装施工环节，卫浴空间的管线综合排布一直是现场作业的痛点，传统走管模式需要在现场切割、套丝、接驳，不仅施工周期长，后期检修也需要大面积破拆饰面，这套MEP浴室模块的三维设计，正是针对预制装配式卫浴的管线集成需求完成的系统化布局。从实际应用场景来看，该模块可直接在工厂完成管线与卫浴结构件的预组装，现场仅需完成主管道对接即可交付，大幅压缩现场施工的湿作业时长，也能规避不同工种交叉作业带来的管线碰撞、标高冲突问题。设计过程中优先梳理了卫浴空间内的所有管路走向：冷水进水、热水循环、污水排放、等电位连接、通风管路的排布全部在有限的架空层内完成分层布设，给水管路靠上层贴近饰面接口，排水管路靠下层预留足够的泛水坡度，

　　电气线路单独设置隔离走线槽，与水管路保持安全间距，避免结露引发的线路绝缘问题。考虑到安装边界的适配性，整个模块的外轮廓尺寸严格匹配常规装配式卫浴的底盘规格，所有对外接驳口都设置在模块靠近建筑立管的同一侧，接口位置预留了足够的操作空间，方便现场工人完成快装接头的对接，不需要额外调整建筑预留的管线点位。功能特性上，这套排布方案提前做了全路径的碰撞检查，所有管线的转弯半径都符合管材施工的规范要求，给水管路的弯头数量做了优化，尽可能降低水路的沿程阻力，排水管路的坡度全程统一，不存在局部倒坡、存水弯水封不足的隐患。设计时还特意在易损的阀门、检修口位置预留了可拆卸的检修盖板对应位置，后期运维不需要破坏整体卫浴的饰面结构，

　　直接打开预留检修位即可完成配件更换。从结构适配的角度，所有管线的固定卡件位置都对应模块底盘的加强筋点位，不会因为长期使用出现管路下垂、接口松脱的问题，不同材质管线的衔接位置都做了专门的固定支架设计，规避不同材质热胀冷缩系数差异带来的接口渗漏风险。整个模块的管线排布紧凑但不拥挤，在满足所有功能需求的前提下，尽可能压缩了架空层的整体厚度，能帮住户争取到更多的卫浴净空高度，不会出现传统下沉式卫浴回填过厚、层高被过度占用的问题。
