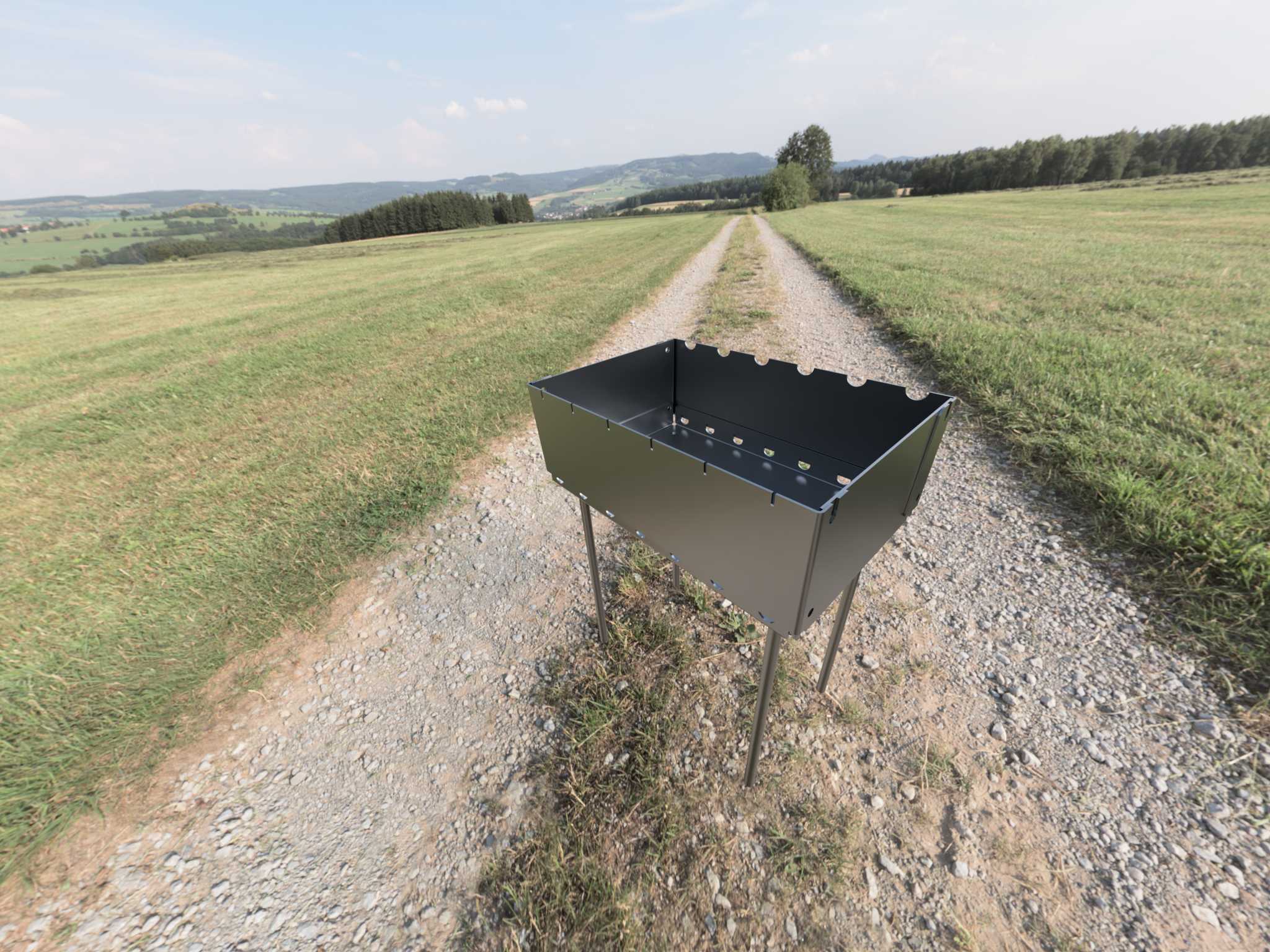

户外便携折叠式炭烤火盆烧烤架

　　这款折叠结构的炭烤火盆，主要面向户外露营、近郊自驾、庭院休闲等场景的炭烤使用需求，区别于固定式焊接烤架，其核心设计逻辑围绕便携收纳与快速展开两个核心使用痛点做结构优化。从实际使用场景来看，常规固定式烤架存在体积大、携带时易剐蹭其他装备、存放占空间的问题，这款产品通过钣金折弯的铰接结构，实现烤盆主体与支撑腿的折叠收纳，收纳状态下整体为扁平箱体形态，可直接放入车载储物箱、露营装备包内，不会出现支腿外凸剐蹭其他物品的情况。

　　功能设计上，烤盆主体采用薄钢板折弯成型，盆体边缘做卷边处理，避免使用过程中锋利板边划伤操作人员，盆体上沿开设的半圆缺口为烤签卡位，烤制串类食材时可将烤签卡入缺口，无需额外手持即可固定烤签角度，避免食材受热不均或烤签滑落炭盆的问题；盆体侧壁开设的多组通风孔，可在炭烤过程中形成自然进风通道，无需额外配置电动送风装置即可保证木炭充分燃烧，减少炭黑生成与燃烧不充分产生的烟气。支撑腿采用细圆钢与烤盆主体铰接，展开后通过钣金卡位结构自动锁止，无需额外紧固件即可形成稳定的四点支撑，在草地、砂石地等不平整户外地面放置时，可通过微调支腿展开角度适配地面坡度，保证烤盆整体水平，避免烤制过程中油脂向一侧堆积溢出。

　　从结构设计思路来看，整体零件全部采用钣金冲压、折弯工艺加工，无复杂机加工零件，量产时可通过冲压模具实现批量生产，装配环节仅需铰接点的销轴铆接，生产装配效率较高；所有钣金折边均做去毛刺处理，折叠状态下支腿可完全收纳至烤盆内部空腔，不会出现外露突出结构，收纳后整体外轮廓规整，外部可配套布艺提手实现手提携带，适配短途徒步露营的携带需求。

　　外形尺寸与安装边界方面，展开状态下烤盆高度适配常规坐姿烤制操作的人体工学高度，使用者坐于露营椅上即可完成翻烤、撒料等操作，无需弯腰俯身；烤盆内部盛放木炭的空腔深度经过优化，既保证木炭与烤网之间有足够的距离避免食材烤焦，又不会因为盆体过深导致整体重量过大；烤网可直接搭放在烤盆上沿的折边结构上，无需额外固定结构，拆卸清理时可直接取下，方便倾倒炭灰与清洗盆体。在实际使用过程中，该结构除了作为烧烤架使用外，还可在盆体内放置防火隔热层后作为户外取暖火盆使用，适配秋冬季节户外围坐取暖的场景，一器多用减少户外装备的携带数量。结构铰接点的间隙经过合理设计，多次折叠展开后不会出现松动晃荡的情况，钣金件的厚度选择兼顾结构强度与整体重量，不会因为板材过薄导致高温烘烤后出现盆体变形，也不会因为板材过厚导致整体重量过大增加携带负担。
