线框结构操作员人体姿态三维建模

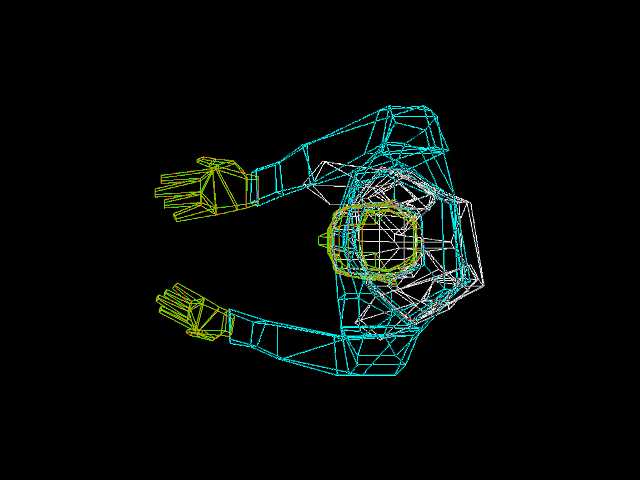

　　在工业仿真、人机工程验证、作业场景模拟等领域，人体姿态模型是开展工位布局合理性校验、作业动作可达性分析、操作空间干涉排查的核心基础载体，本次呈现的线框结构操作员人体模型，完全围绕工业场景下的实操作业姿态构建，可直接导入各类人机工程分析软件、产线仿真平台开展相关验证工作。模型采用三角面片线框架构搭建，整体以俯视视角呈现上半身作业姿态，双臂自然前伸，双手保持操作位展开状态，头部朝向正下方作业区域，完全还原一线操作人员在设备前开展手动操作、工件调整、阀门操控等作业时的典型上半身姿态，没有冗余的装饰性结构，所有线框节点均对应人体关节活动的关键点位，可直接用于关节活动度校核、操作范围边界划定。

　　从设计思路来看，建模阶段优先保障人体各部位比例符合成年操作人员的通用人体尺寸标准，肩宽、臂长、手部活动范围均参考工业人机工程设计的通用百分位数值设定，没有做艺术化夸张处理，确保基于该模型开展的操作空间校核、工位布局验证结果具备实际工程参考价值。线框结构的建模形式，一方面可以降低模型本身的资源占用，在大型产线仿真场景中加载不会造成运行卡顿，另一方面可以直观呈现人体各部位的空间位置关系，在开展干涉检查时，能够清晰观察到人体与周边设备、工装、工件之间的间隙，不会因为实体模型的面遮挡导致干涉点漏判。在实际工程应用中，这类人体姿态模型常被用于阀门操作工位的布局验证，比如在化工、能源、水处理领域的阀门集群布置场景中，设计人员可以将该模型导入厂区三维布局场景，模拟操作人员站在操作平台上对减压阀、截止阀等阀门进行手动操作的状态，校核阀门手轮的安装高度是否在人体舒适操作区间内，阀门之间的安装间距是否满足操作人员手臂活动的空间需求，操作通道的宽度是否能够容纳操作人员完成转身、伸手施力等动作，避免后期现场安装完成后才发现操作空间不足、阀门位置过高或过低导致操作费力甚至无法操作的问题。

　　除此之外，该模型也可用于装配工位的人机验证，在装配线的工装夹具设计阶段，将模型放置在装配工位对应的操作位置，校核工装夹具的装夹点位是否在操作人员双手的可达范围内，装配所需的工具、物料放置区域是否在手臂的舒适操作半径内，减少操作人员在装配过程中不必要的转身、抬手、弯腰动作，降低长期作业带来的职业疲劳损伤。从模型的结构边界来看，本次呈现的上半身姿态模型，其手臂前伸的最大范围、肩部的转动边界、头部的俯视角度均按照人体正常活动极限设定，没有超出人体生理结构的活动范围，在导入仿真场景后，可以直接基于模型的线框节点划定操作安全边界，比如在设备的安全防护设计中，基于该模型的手部可达范围，设置防护栏的安全距离，避免设备运行过程中操作人员的手部误入危险区域。

　　不同于艺术类的人体建模，该模型完全服务于工业工程验证需求，没有设置皮肤、服饰等非必要的外观结构，所有线框的排布均围绕关节运动逻辑搭建，在需要调整作业姿态时，可以直接通过关节节点的参数调整，快速生成不同操作角度、不同施力状态下的人体姿态，不需要重新开展整体建模工作，能够大幅提升人机工程验证阶段的建模效率。在开展设备操作培训的三维动画制作中，该线框模型也可以作为动作绑定的基础载体，通过调整各关节节点的位置参数，快速生成阀门操作、工件搬运、设备调试等不同作业动作的动画序列，直观展示标准作业流程，帮助新入职操作人员快速掌握正确的操作姿态，减少因操作动作不规范带来的安全隐患。建模过程中对各关节的转动自由度做了符合人体生理结构的限制，比如手臂的外展角度、肘部的弯曲角度、手腕的转动范围均设置在正常人体活动的合理区间内，避免在姿态调整过程中出现违背人体生理结构的畸形姿态，保障所有基于该模型生成的仿真场景、动画内容都符合实际作业的真实状态。
