太阳能空气加热板换热组件结构设计

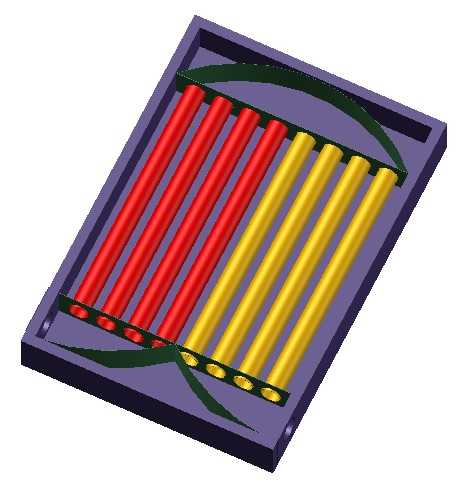

　　在民用采暖、工业送风预热、农产品烘干等场景中，太阳能空气加热装置是低成本获取低温热源的核心部件，本次呈现的换热组件结构，核心解决传统平板式空气集热器换热效率偏低、流道阻力不均的实际工程问题。从结构布局来看，组件采用外框承载式设计，紫色边框为整体安装基准，边框四周预留的沉孔为安装固定位，可直接通过螺栓与外部风道壳体、保温层框架完成拼接，安装边界适配常规壁挂式、屋顶平铺式集热单元的通用安装尺寸，无需额外定制转接支架，能直接替换同规格传统集热芯体。

　　内部换热流道采用平行圆管阵列排布，红、黄两色区分不同流道段，实际生产中可统一采用导热铝合金拉制圆管，表面做阳极氧化处理提升太阳辐射吸收率，圆管两端嵌入边框端部的定位槽内，通过密封胶圈完成与上下集流腔的连通，避免空气泄漏造成的热损。上下两端的弧形导流结构是设计的核心细节，不同于传统直入直出的流道设计，弧形导流板可将进入集流腔的空气均匀分配到每一根换热圆管内，避免边缘流道流量过大、中心流道流量不足导致的换热不均问题，同时降低空气进入流道时的局部阻力，减少配套风机的扬程损耗。

　　圆管与底部承托板之间留有均匀间隙，空气在圆管内被加热的同时，承托板吸收的太阳辐射热量可通过间隙内的空气对流传递给圆管外壁，进一步提升热能利用率，承托板表面做哑光黑涂层处理，最大化吸收太阳辐射能。从实际使用工况来看，该组件可单块独立使用，适配小型家用采暖送风系统，也可多块横向、纵向拼接组成大型集热阵列，用于工业车间的新风预热、粮食烘干塔的送风加热环节，单块组件的空气流通阻力控制在常规低压离心风机的适配范围内，无需额外配置高风压风机。

　　设计过程中充分考虑了不同地区的使用环境，边框采用耐候性工程塑料或者镀锌钢板材质，可耐受户外紫外线照射、雨雪侵蚀，换热圆管与边框的连接采用浮动式定位结构，可抵消不同材质热胀冷缩产生的应力，避免长期高温工作下出现连接部位开裂、密封失效的问题。流道的管径选择经过换热效率与风阻的平衡计算，既保证管内空气有足够的换热停留时间，又不会因为管径过小造成风阻激增，圆管的排布间距经过优化，在有限的安装平面内最大化布置换热面积，同时避免管间距过小导致的相邻管之间热辐射遮挡。端部的导流结构弧度经过流体仿真验证，可让各流道的流量偏差控制在5%以内，保证整个集热板的表面温度均匀，不会出现局部过热或者局部换热不足的情况。安装时仅需将组件嵌入预制的保温壳体内，连接好进出风管道即可投入使用，日常维护仅需定期清理表面灰尘，无其他易损部件，整体使用寿命可达15年以上，相比传统的铜管翅片式集热芯体，该结构的材料成本更低，组装工序更简单，适合规模化批量生产。在低温环境下使用时，该结构的圆管流道不易出现积灰堵塞问题，因为平行圆管的内壁光滑，空气流动过程中可将少量浮尘带出，不会像翅片结构那样容易积灰造成换热效率下降，适配多尘地区的户外使用场景。
