PVC手动三通球阀三维结构设计

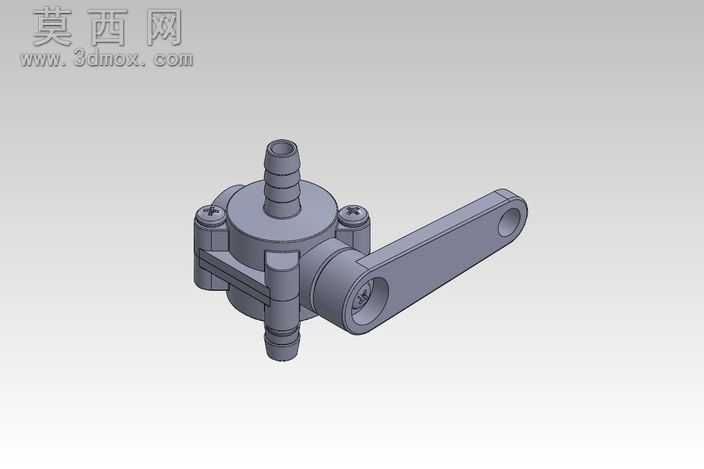

本模型为PVC材质手动三通球阀的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先对阀体主体进行基准定位，以中心流道为核心基准轴，依次绘制三个呈正交分布的宝塔接头外轮廓草图，通过拉伸凸台生成接头主体，再对接头端部的倒锥防滑结构做扫描切除处理，保证外接软管时的连接密封性与防脱性能。阀体上下端盖采用对称式结构设计，通过圆周阵列分布的螺丝孔位实现装配定位，建模时对端盖与阀体的配合面做0.1mm的公差预留，模拟实际生产中的装配间隙。中部的球体启闭件采用旋转切除方式生成贯通流道，球体与阀杆的连接部位做卡槽式限位结构，保证手柄转动时可同步带动球体完成90度启闭动作。操作手柄采用长柄式杠杆结构，建模时对握持端做圆弧过渡处理，既降低操作应力集中，也提升手动操作的舒适度，手柄与阀杆的连接部位做D型轴配合结构，避免转动时出现打滑问题。渲染阶段赋予阀体整体哑光硬质PVC材质，调整材质粗糙度参数模拟工程塑料的磨砂质感，对金属螺丝部件赋予镀锌钢材质，添加轻微反光效果区分不同材质属性，场景采用柔和的漫反射光源，避免强反光遮挡结构细节。设计过程中充分考虑PVC材质的成型特性，所有转角处均做R0.5以上的圆角处理，避免注塑生产时出现应力开裂问题，三个流道的内径保持一致，保证流体通过时的压力损失最小化，整体结构紧凑小巧，适用于小通径的低压流体管路切换场景，可直接用于教学演示、产品结构验证以及3D打印原型制作。
