阶梯式六联集成阀歧管结构设计

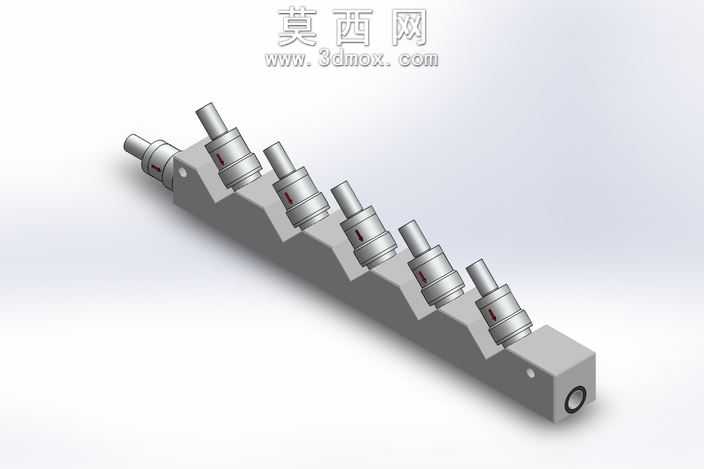

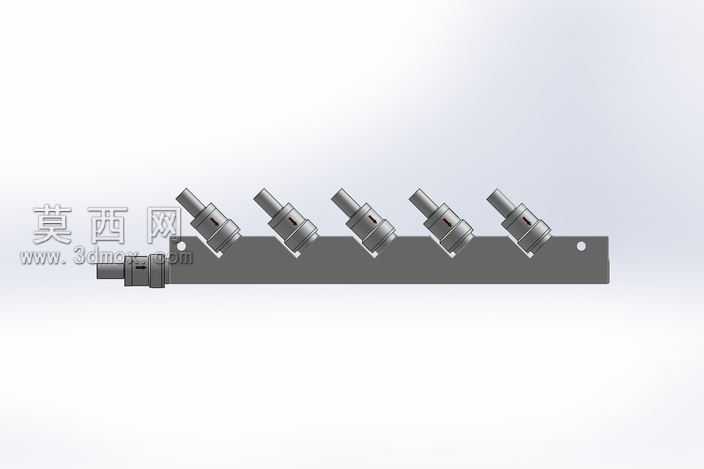

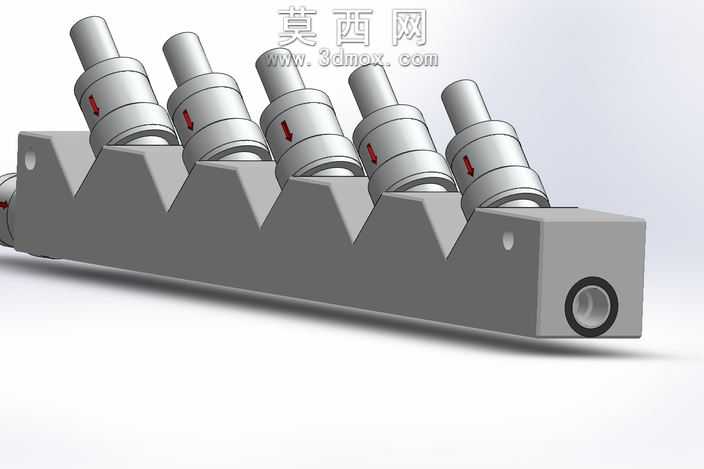

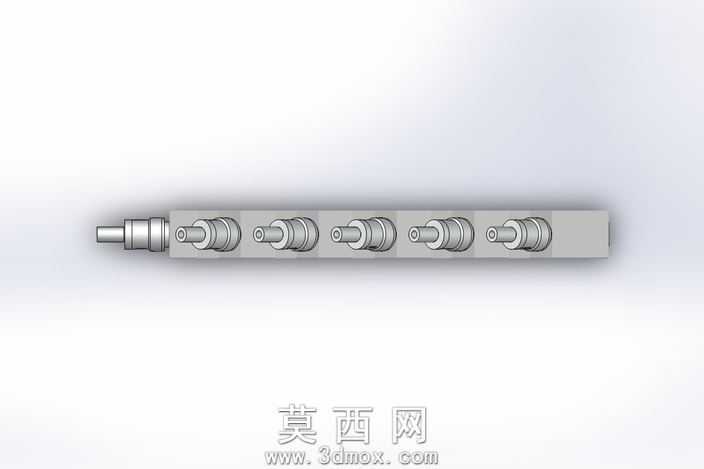

本作品为阶梯式排布的六联集成阀歧管三维模型，整体采用一体化阀块作为承载基体，建模阶段以参数化特征构建基础实体，首先绘制阀块的阶梯状基准轮廓，通过拉伸、切除等基础特征完成基体的粗建模，保证六个阀安装位沿阶梯斜面等距排布的位置精度，相邻阀位的中心距、安装面的平面度均通过尺寸约束严格控制，避免后续装配出现干涉问题。针对每个插装阀单元，建模时拆分出阀套、阀芯定位段、密封槽、油道孔等细节结构，密封槽的宽度、深度按照常规液压密封件的安装尺寸设计，油道孔采用异形孔向导特征生成，同时对孔道相交处做圆角过渡处理，减少流体传输时的阻力与湍流问题。渲染阶段采用金属材质赋予阀块基体，调整材质的粗糙度、金属度参数模拟铸铁阀块的哑光金属质感，每个插装阀的外露部分采用亮面金属材质区分，通过环境光遮蔽效果强化阶梯结构的层次感，在阀块的进出油口位置添加黑色密封圈材质，还原真实元件的装配细节。设计思路上采用集成化布局替代传统分立阀件的管路连接，将六个控制阀单元整合在单一阀块上，大幅减少外接管路的数量，降低流体泄漏的风险，同时阶梯式的排布方式让每个阀的操作、维护空间更加充足，避免相邻阀件操作时出现干涉，阀块底部的安装孔、侧面的进出油口均按照通用安装标准设计，可直接适配多数液压系统的安装接口，整体结构紧凑，油道布局经过优化，能够有效缩短流体路径，提升阀组的响应速度，模型的所有特征均保留参数化编辑属性，可根据实际使用需求调整阀的数量、阀块尺寸、油道孔径等参数，适配不同流量、压力等级的流体控制系统使用场景。
