混凝土阀门拱顶结构设计方案

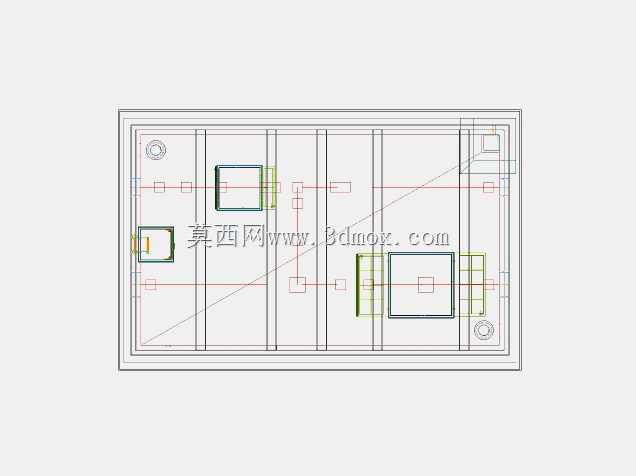

　　在市政供水管网、长距离输水干线以及工业循环水系统的减压阀组安装区段，阀门拱顶是埋地敷设管线阀井内的核心配套承压结构，主要承担阀井上部覆土荷载、地面活荷载的分散传递作用，同时为下部安装的减压阀、伸缩节、检修闸阀提供足够的操作净空与结构防护，避免上部荷载直接作用在阀体或连接法兰上造成密封面变形、阀杆偏移等故障。这类拱顶结构的设计首先要匹配对应减压阀组的整体安装尺寸，从现有结构的平面布局来看，拱顶内部预留的方形开孔位置完全对应下部阀组的操作机构、吊装点位以及旁通管路的穿设路径，每个开孔的边界都做了局部加厚处理，配筋沿开孔边缘做放射状布置，避免应力集中导致的混凝土开裂。

　　从结构受力逻辑来看，拱顶采用整体式钢筋混凝土预制结构，相比传统现浇阀井顶板，预制构件的混凝土密实度更容易控制，抗渗等级可以稳定达到P6以上，适配地下高水位区域的阀井建设需求，安装时只需要在阀井墙体顶部坐浆找平后整体吊装就位，能大幅缩短现场施工周期，减少基坑暴露时间对周边管线的影响。结构的平面轮廓采用矩形设计，边缘设置的企口结构可以和阀井墙体的顶部凸台紧密嵌合，安装完成后不需要额外做大量防水处理就能满足井内防渗要求，四个角部预留的圆形吊装孔兼做后期井内通风、线缆穿设的备用通道，不需要额外在结构上钻孔破坏整体受力性能。

　　设计过程中首先要核算上部荷载的传递路径，拱顶的肋梁布置完全沿着下部阀组的安装间隙走向，既不会占用阀组的吊装操作空间，又能把顶板承受的竖向荷载直接传递到阀井的承重墙体上，避免在阀组正上方设置承重肋影响后期检修作业。内部预留的不同尺寸方形洞口，分别对应减压阀的阀杆操作位、排气阀安装位、压力检测仪表的安装位，每个洞口的尺寸都预留了足够的安装操作余量，比如阀杆操作位的洞口边长比阀杆最大旋转半径大150mm以上，保证操作人员在井内可以顺利完成阀门开关、填料更换等日常维护作业，不需要额外拆除顶板结构。

　　在安装边界的控制上，拱顶的底部标高要和阀组顶部的安全净距保持在300mm以上，避免温度变化导致管道伸缩时，阀体保温层或者上部的执行机构直接触碰拱顶底面造成结构破损。拱顶的上表面设置有1%的双向排水坡度，坡向井壁周边的排水槽，避免井顶渗水在结构表面积聚后沿缝隙渗入井内。配筋设计上，顶板的底层钢筋采用双向通长布置，上层钢筋在洞口周边做附加补强，肋梁内的主筋锚入两端企口的长度满足受拉钢筋的锚固要求，即使地面有重型车辆碾压通过，结构的挠度变形也能控制在允许范围内，不会出现下部开裂漏筋的问题。

　　这类预制拱顶结构在实际应用中，还可以根据不同管径的减压阀组调整平面尺寸和洞口布局，不需要重新开模制作，只需要调整配筋间距和洞口预留位置就能适配多数公称压力1.6MPa以下的埋地减压阀组安装需求。相比传统的现浇顶板，预制构件的质量可以在预制厂内提前检验，到场后直接吊装，能避免现场浇筑时的养护不到位、模板变形导致的尺寸偏差问题，后期如果阀组需要升级更换大规格设备，也可以直接将拱顶整体吊离，作业完成后再复位，不会对阀井结构造成破坏性拆除，大幅降低管线运维的成本和作业周期。
