工业储料罐体配套输送管线结构设计

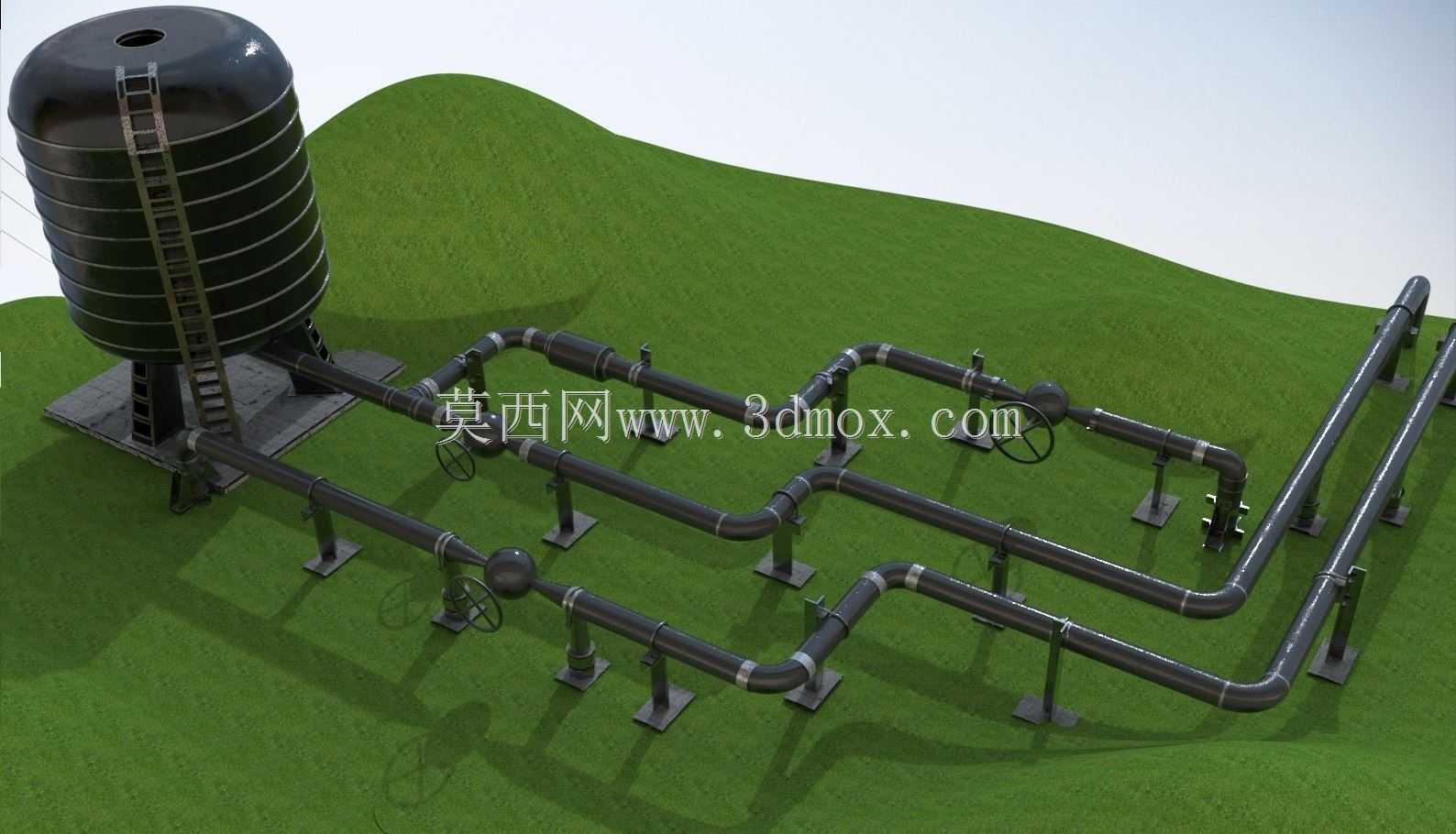

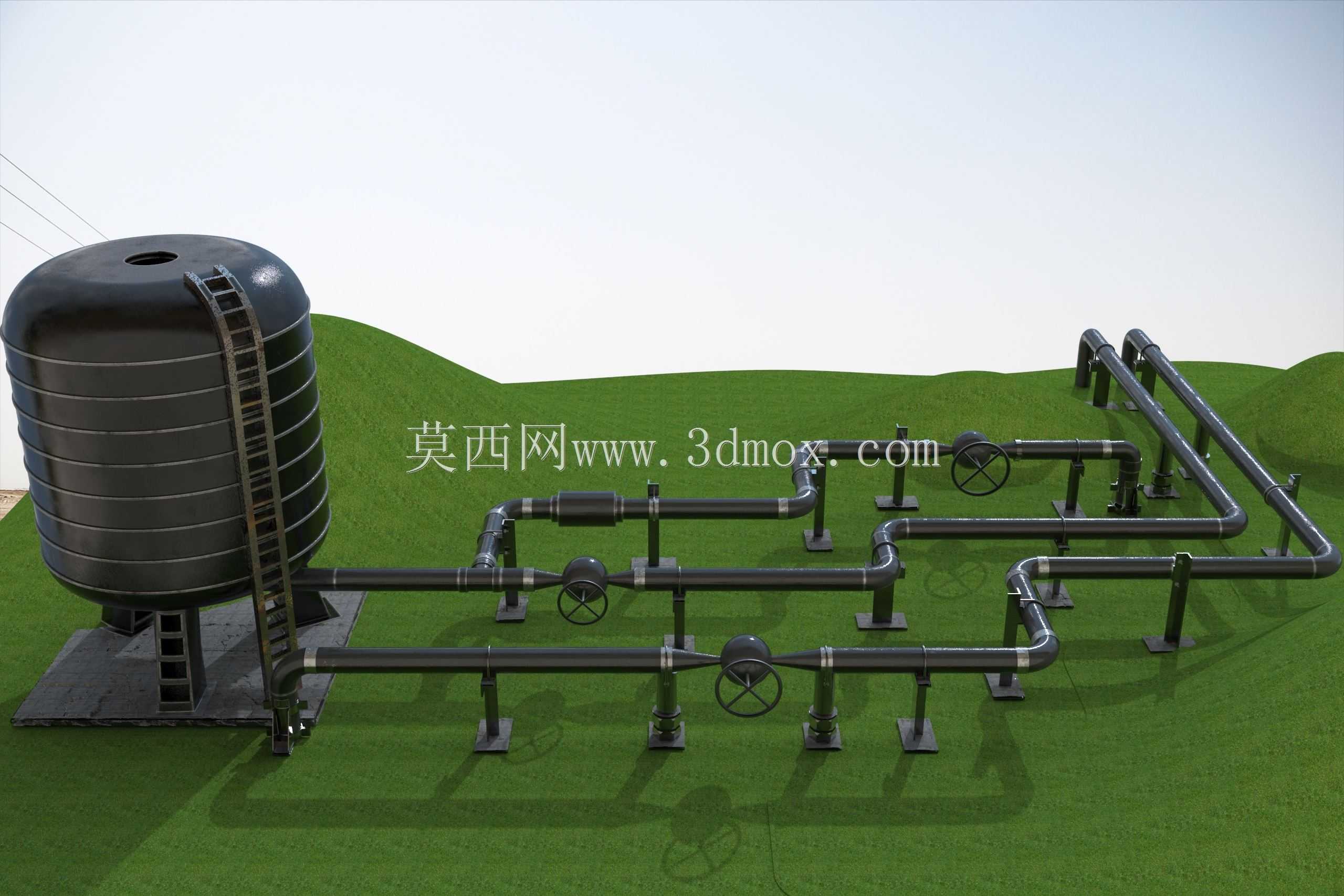

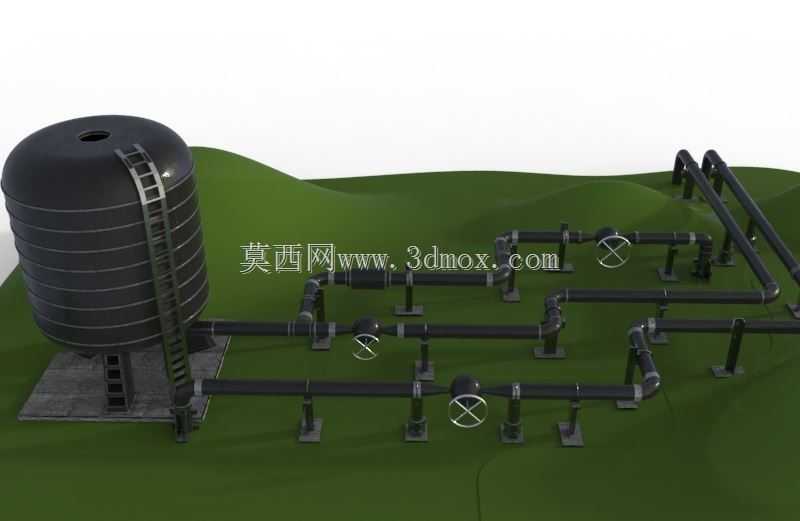

　　这套储料罐体与配套输送管线的三维结构，主要面向中小型化工原料中转、厂区流体物料暂存输送场景搭建，可覆盖液态、低粘度浆态物料的厂区内短距离中转、暂存与定量输送需求，适配常压常温工况下的通用流体储运环节，在精细化工、食品加工配料、厂区公用工程流体分配场景中都能找到对应应用位置。从实际功能逻辑来看，立式圆柱储罐承担物料暂存缓冲功能，罐体顶部设置人孔与通气结构，平衡罐内压力避免进料出料过程中出现憋压或负压吸瘪问题，罐体侧面外置直爬梯连接顶部操作平台，满足日常巡检、阀门操作与检修的人员通行需求，爬梯踏步做防滑凸起结构设计，与罐体侧壁的连接支架采用等距排布，避免长期承重出现变形。

　　配套的输送管线采用分段法兰连接结构，每段管线通过管架固定在地面基础上，管架高度统一设置，保证管线整体处于同一水平标高，减少流体输送过程中的局部阻力损失；管线上串联的多组手动闸阀承担支路通断、流量调节功能，阀门位置全部设置在人员站立可操作的高度区间，无需额外搭建操作平台即可完成开关动作，阀门两侧预留足够的拆装空间，方便后期检修更换密封件时无需大范围拆解相邻管线。

　　设计过程中优先考虑了安装边界的适配性，储罐底部支座采用方形混凝土基础预埋钢板连接，支座与罐体底部的焊接位置做加强筋处理，满载状态下的承重载荷可均匀传递到基础面，避免局部沉降导致的管线错位；管线转弯处全部采用标准90度弯头衔接，弯头曲率半径符合流体输送规范，减少物料在转弯处的淤积残留，同时管线整体排布避开了罐体爬梯的通行通道，人员上下爬梯时不会与管线发生磕碰。从结构细节来看，管线之间的连接法兰全部采用凸面密封结构，配套螺栓孔位做等距均分设计，现场安装时可快速对齐孔位，降低装配难度；管架与管线之间设置弧形管托，管托与管线外壁贴合，避免管线热胀冷缩过程中与支架硬摩擦出现外壁磨损，同时管托预留微量位移空间，适配温度变化带来的管线长度形变。

　　整套结构的排布逻辑遵循物料流向最短原则，储罐出料口直接连接主输送管线，支路管线从主管线侧方引出，减少不必要的弯头与变径结构，降低流体输送过程中的压力损失；储罐外壁设置多道环形加强筋，提升罐体整体刚度，避免满载时罐体侧壁出现鼓胀变形，加强筋的间距经过载荷核算，可覆盖常压下罐体的受力需求，无需额外增加壁厚即可满足结构强度要求。现场安装时，储罐基础需要提前做水平校准，保证罐体垂直度偏差在允许范围内，避免爬梯倾斜、出料口法兰错位问题；管线安装顺序遵循先主管后支管、先固定支架后接阀门的流程，每段管线对接前需要清理内壁杂物，避免焊渣、铁屑残留影响物料纯度或堵塞阀门；阀门安装时需要注意手柄方向，保证操作时手柄不会与相邻管线、支架发生干涉，全开状态下手柄处于水平或向上位置，避免长期受重力影响出现阀瓣偏移。针对日常运维需求，整套结构的所有易损部件都预留了拆装空间，阀门的密封压盖位置留有扳手操作空间，爬梯与罐体连接的螺栓全部外露，方便定期检查紧固；管线最低位置设置排空接口，可在检修时排空管内残留物料，避免物料长期淤积腐蚀管壁。
