轴向连接型双金属温度检测仪表结构

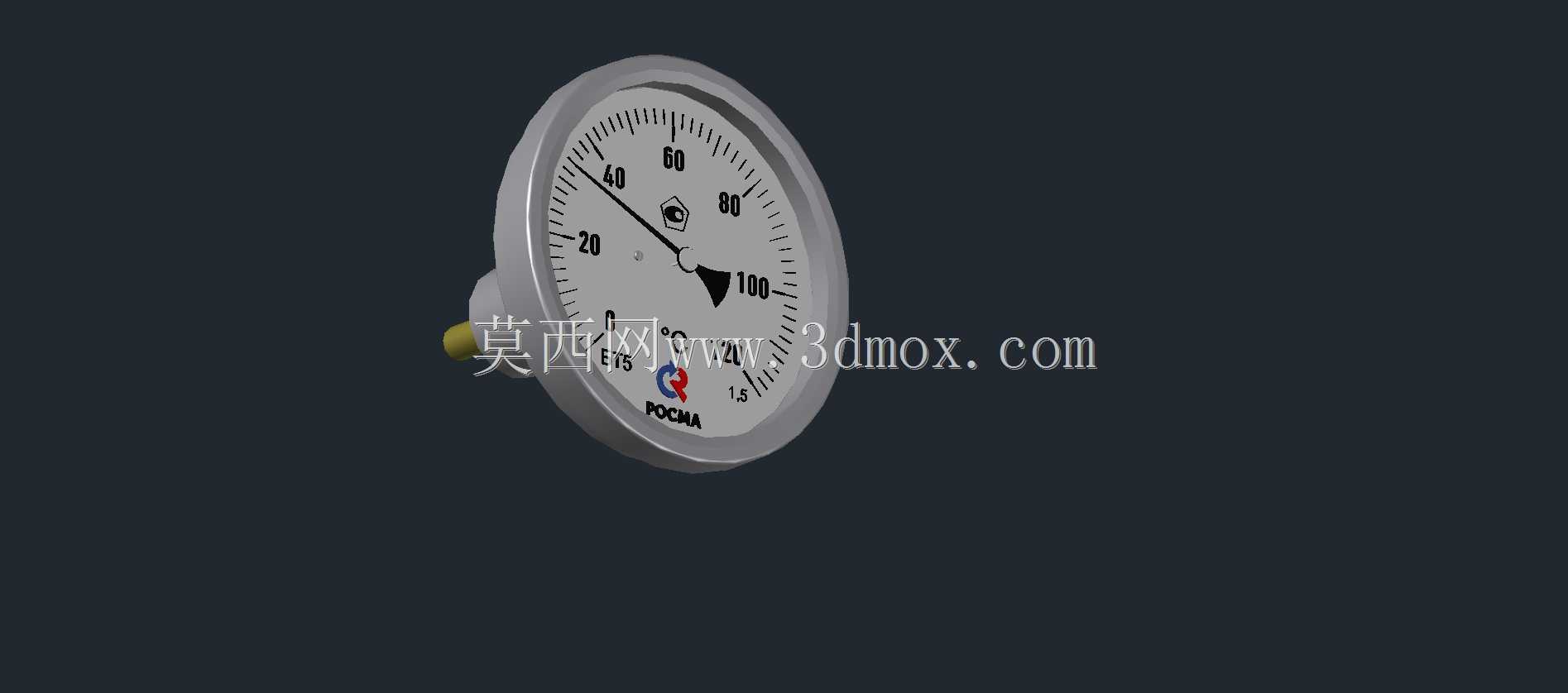

　　这款双金属测温仪表的三维结构，完整还原了工业现场常用的接触式温度检测部件的全部装配特征，从建模细节上能清晰看到表盘壳体、感温探杆、指针传动机构的装配关系，完全贴合实际工业测温元件的加工与装配逻辑。在工业现场的应用场景里，这类轴向安装的双金属温度计，常被用在管道、小型承压罐体、换热设备的侧壁测温点位，不需要外接电源，依靠感温元件的形变驱动指针偏转，就能直接在表盘上读取被测介质的温度数值，相比电测类温度仪表，它不需要布线、不需要配套二次显示仪表，在无供电的野外管线、中小型换热站、普通工业水循环管路上的应用占比很高，日常巡检人员走到点位就能直接读数，维护成本极低。

　　从实际用途来看，它主要用来测量-40℃到500℃区间内的气体、液体、蒸汽介质温度，在中低压工况下可以直接通过探杆上的螺纹实现与被测设备的密封连接，不需要额外加装复杂的安装支架，探杆插入深度可以根据现场管壁厚度、介质流道尺寸做适配调整，只要保证感温段完全浸没在被测介质中，就能获得准确的测温数据。从功能特性上看，这款模型还原的结构采用轴向探杆设计，探杆与表盘壳体垂直连接，表盘为圆形盘式结构，表盘正面覆盖透明防护面板，内部的指针通过芯轴与探杆内部的双金属感温片连接，当探杆感受到温度变化时，卷绕成型的双金属片会因为两种金属的热膨胀系数差异产生扭转形变，带动芯轴转动，进而驱动指针在刻度盘上偏转，直接指示对应的温度数值；整个壳体采用密封结构，能够满足普通工业现场的防尘、防溅水要求，适合在多数非强腐蚀的工业环境中长期使用。

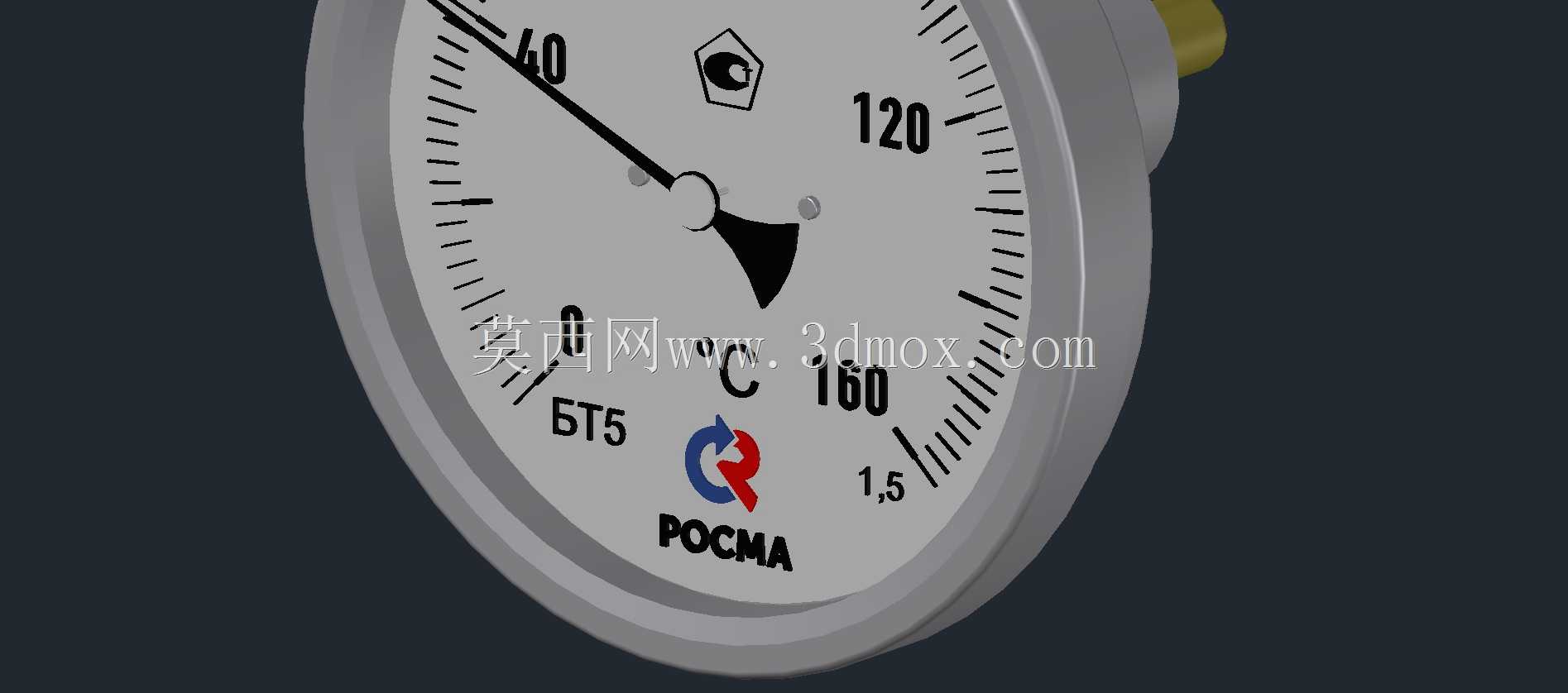

　　从设计思路上看，建模过程中优先保证了安装接口的尺寸准确性，探杆的连接螺纹尺寸、探杆直径、表盘外径、表盘厚度这些关键装配尺寸都严格遵循工业测温仪表的通用尺寸规范，没有做夸张的外观修饰；表盘与探杆的连接位置做了加强过渡结构，避免安装拧紧时应力集中导致壳体开裂，指针的转动轴位于表盘正中心，刻度盘的环形刻度区域预留了足够的标识空间，方便后续标注温度量程与精度等级；探杆内部的双金属感温元件采用卷绕式结构设计，相比直片式结构能在有限的探杆长度内获得更大的形变量，提升指针的偏转角度，让读数更清晰，同时也能缩小探杆的整体直径，减少安装时对设备管壁的开孔尺寸要求。

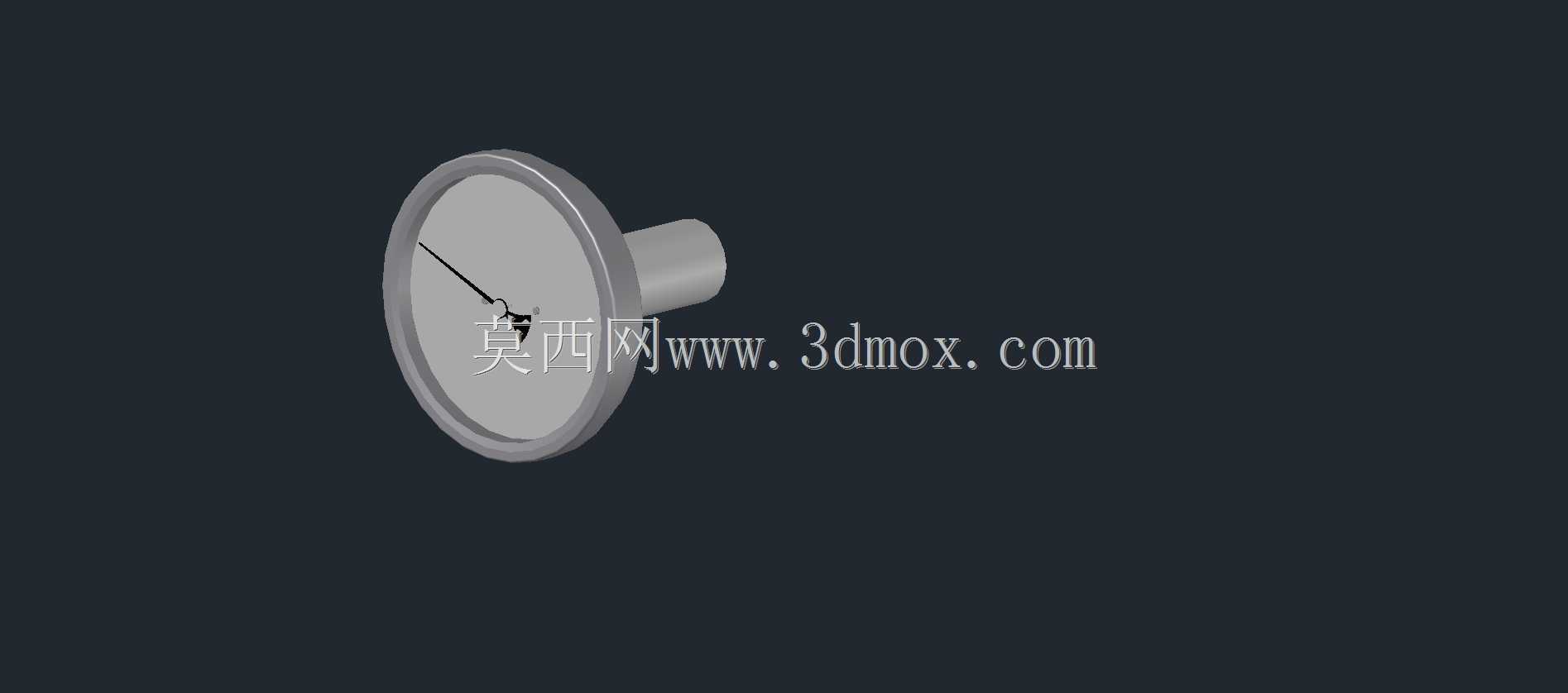

　　从外形尺寸与安装边界来看，这款轴向双金属温度计的表盘为标准圆形结构，外径适配工业现场常用的100mm表盘规格，探杆为圆柱形光杆结构，连接螺纹采用通用的管螺纹规格，安装时只需要在被测设备的管壁上开出对应尺寸的螺纹孔，将探杆插入到介质流道内，拧紧螺纹就能完成密封固定，不需要额外的焊接法兰或者固定支架；安装时需要注意探杆的插入深度要满足感温段完全处于被测介质的流动区域，不能贴在管壁内侧，避免因为管壁散热导致测温数值偏低，同时表盘的朝向要调整到方便巡检人员站立读数的角度，不需要额外预留过大的操作空间，表盘周围只要留出能方便读数、不被其他管线遮挡的空间即可；整个仪表的突出高度从安装面算起不超过表盘厚度加探杆连接段的长度，在空间紧凑的管线排布区域也能顺利安装，不会和相邻的阀门、管线产生安装干涉。在建模细节处理上，各个零件的装配间隙都按照实际加工公差做了预留，表盘壳体的卷边结构、探杆与壳体的压装连接位置、指针的配重结构都做了还原，能够直接用来做工业管线装配的干涉检查、设备运维培训的演示模型，也能作为测温元件选型时的尺寸参考样例，帮助设计人员快速确认安装点位的空间是否满足要求。
