工业循环水系统方形横流冷却搭300RT

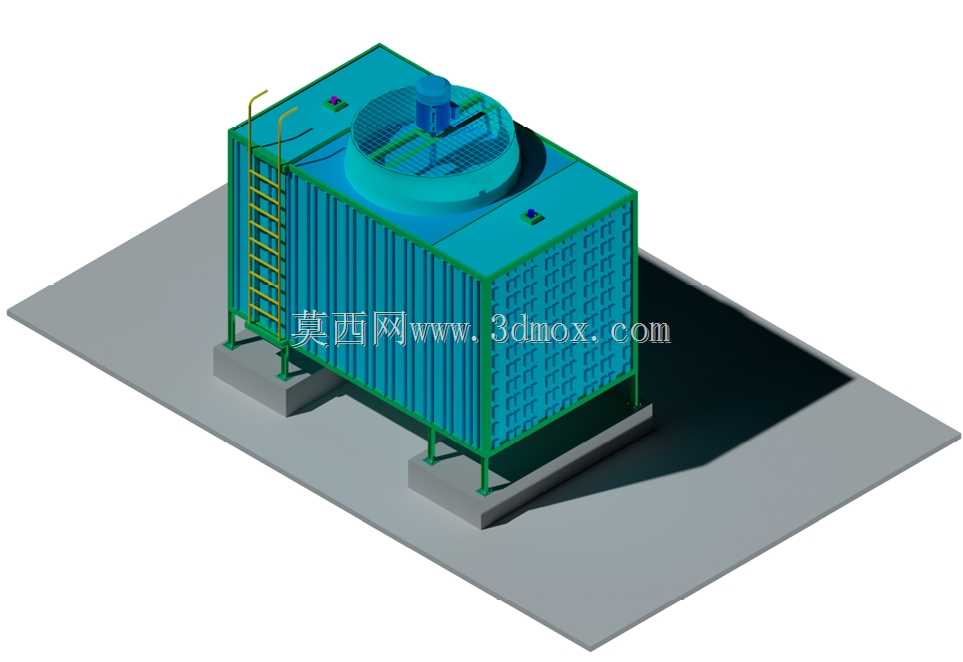

　　设备主体采用方形模块化箱体结构，外部围护采用波纹散热片拼接结构，既可以保证空气与内部淋水填料的充分接触，也能通过波纹结构提升结构强度，降低外部风压对壳体的影响，顶部设置的圆形风筒区域，是整塔的气流出口，内置的风机组件会将塔内换热后的湿热空气快速抽出，形成稳定的横流气流通道，让外界干冷空气可以从侧面的进风格栅持续进入填料区，和喷淋下来的热水完成热交换。设备侧面设置的直爬梯，是运维人员检修顶部风机、布水系统的专用通道，爬梯的步距、护栏高度都符合工业设备运维的安全规范，不需要额外加装临时爬梯就能完成日常巡检作业。在工业生产的循环水系统搭建、商用中央空调配套、注塑生产车间温控、化工反应釜冷却回路等场景中，冷却塔是决定整套系统换热效率的核心终端设备，300RT冷量规格的方形横流冷却塔，适配中等规模的换热需求，是目前厂区配套、商业综合体制冷系统中应用占比较高的一款设备。从实际工程落地的角度看，这款设备的设计完全围绕现场安装、运维、换热效率三个核心维度展开，没有冗余的装饰性结构，所有外部构件都承担实际功能。

　　底部的混凝土支墩是安装时的承重基础，支墩的高度预留了底部集水槽的检修空间，也能让回水管道的连接有足够的操作余量，避免管道贴地导致的锈蚀、检修不便问题。从安装边界来看，这款方形塔相比同冷量的圆形逆流塔，占地的长宽尺寸更规整，不需要预留圆形塔周围的额外进风空间，在厂区屋面、设备层的布局中更容易和其他管线、配套设备排布，进风面只需要预留单侧的检修通道即可，双侧进风的结构也让设备的摆放灵活性更高，可以贴邻墙体布置单侧进风，也可以放在开阔区域双侧进风提升换热效率。

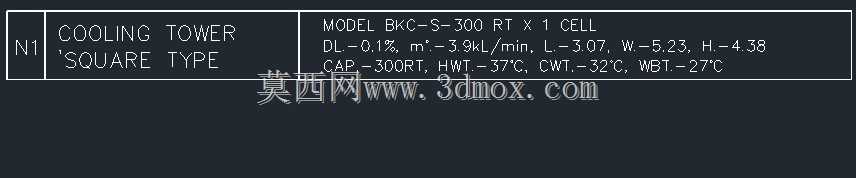

　　设备的布水系统采用重力式喷淋设计，相比压力式喷头，堵塞概率更低，对循环水的水质要求更宽松，在工业场景中即使循环水带有少量杂质，也不容易造成布水不均影响换热效果，填料采用悬挂式安装结构，后期更换时不需要拆除顶部的风机结构，只需要从侧面抽出即可，大幅降低运维的工作量。在实际选型过程中，300RT的冷量规格可以匹配每小时约180立方米的循环水量，适配进水温度37摄氏度、出水温度32摄氏度的标准工况，在常规的湿球温度条件下可以稳定达到设计冷量，不会因为夏季高温出现冷量衰减超标的问题。

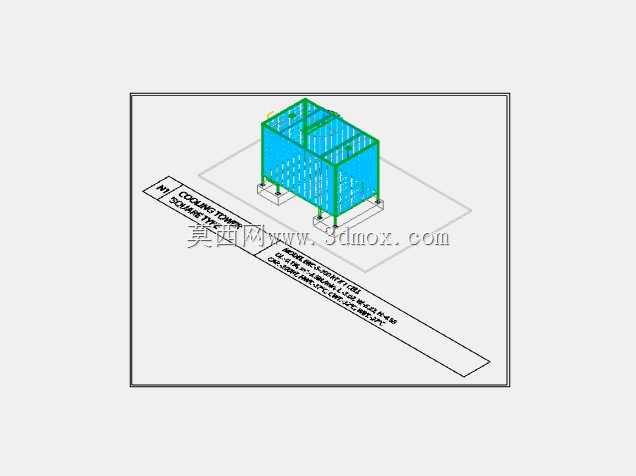

　　设备的外部框架采用型钢焊接结构，所有外露钢构件都做了防腐浸塑处理，适配户外露天安装的使用场景，不需要额外搭建防雨遮阳棚就能满足10年以上的户外使用需求，顶部的风机采用低转速轴流风机，运行噪音控制在65分贝以内，即使安装在商业综合体的屋面，也不会对周边办公、商业区域造成噪音超标问题。从三维建模的角度看，这款模型完整还原了设备的所有外部结构细节，包括爬梯的踏步间距、顶部风机的防护网、侧面进风格栅的波纹密度、底部支墩的安装孔位，在做厂区整体布局、制冷机房管线综合、屋面设备排布的BIM设计或者三维方案展示时，可以直接调用模型进行空间校验，不需要再重新测绘建模，能够准确核对设备和周边管线、建筑结构的安全间距，避免后期安装时出现碰撞问题。很多设计人员在做方案阶段容易忽略冷却塔的安装预留空间，尤其是顶部的风筒出口需要预留足够的排风空间，不能有遮挡物，否则会造成热风回流，直接降低整塔的换热效率，这款模型的外形尺寸完全按照实际产品的1:1比例还原，在做空间校验时可以准确标注出排风保护区、进风区、检修通道的范围，让整套系统的布局更合理。另外设备底部的进出水管接口位置也在模型中做了准确还原，在管线综合设计时可以直接对接循环水管道的走向，提前计算管道的坡度、支架位置，减少现场施工的变更量。
