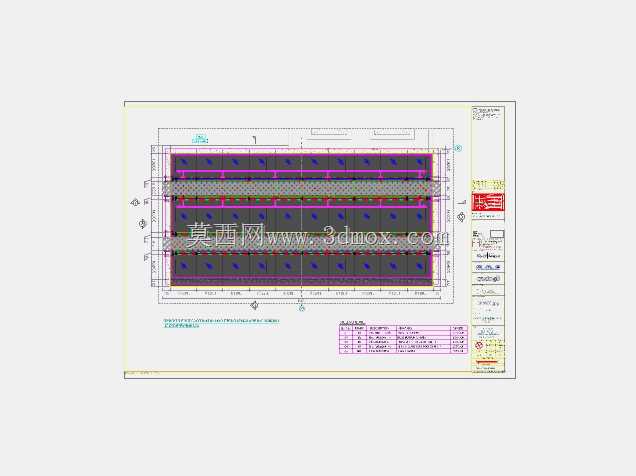

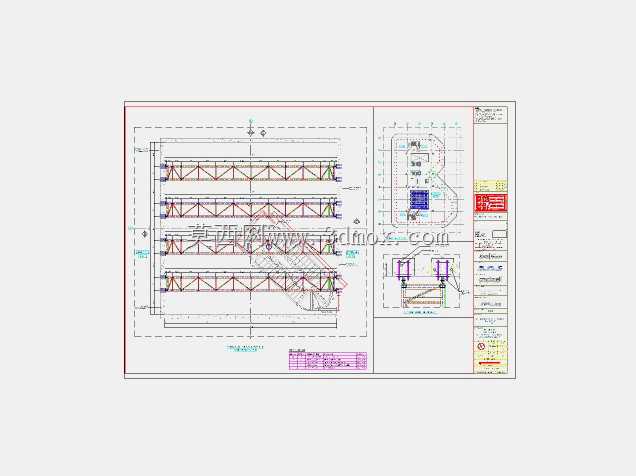

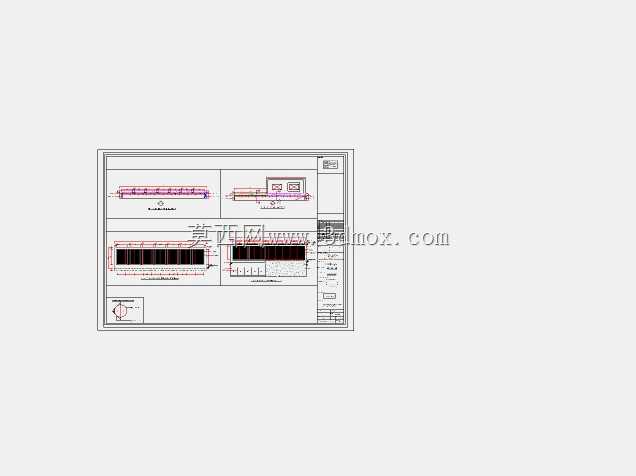

穿孔车间桁架式管路排布结构设计

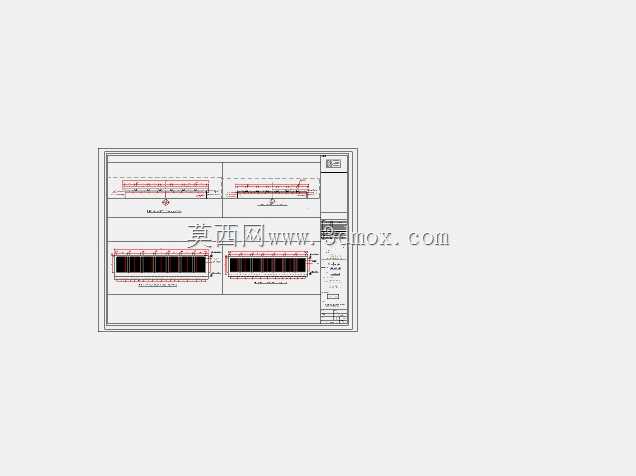

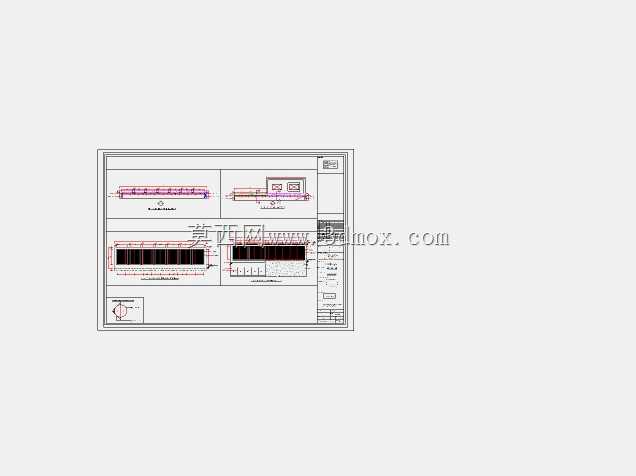

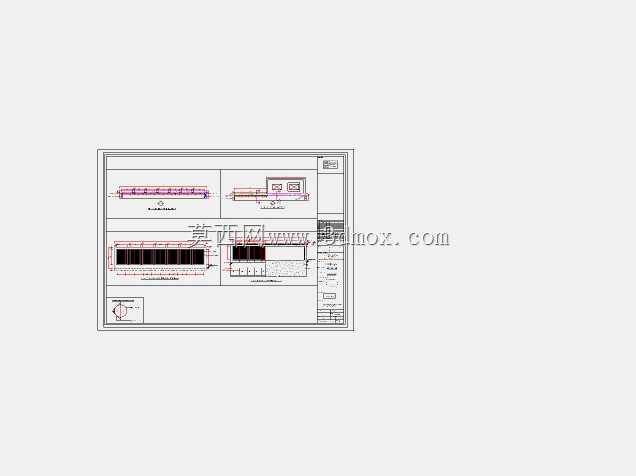

　　这套穿孔车间的结构排布设计，核心围绕车间内多管线并行布设的实际生产需求展开，在常规重型加工车间的管线架设场景中，这类桁架式排布方案的应用占比极高，尤其是涉及多介质管路同步铺设、后期运维通道预留的生产场景，相比传统埋地或单一支架铺设方案，在空间利用率、后期改造成本上有明显优势。从实际用途来看，该结构主要承担车间内压缩空气、循环冷却水、工艺线缆等多类管线的承载功能，同时预留了穿孔作业工位的管线接驳点位，匹配车间内连续穿孔加工作业的介质供给需求，避免管线落地布设带来的作业面占用、叉车通行剐蹭、地面积液腐蚀管线等常见车间问题。

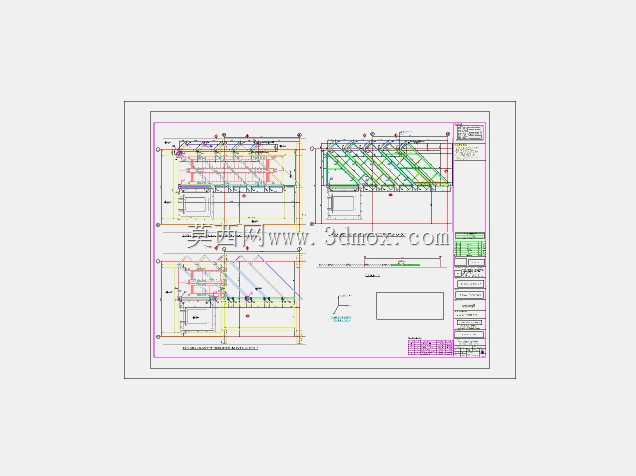

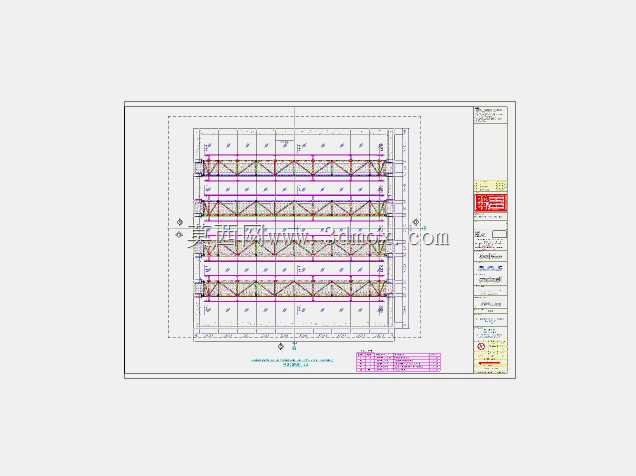

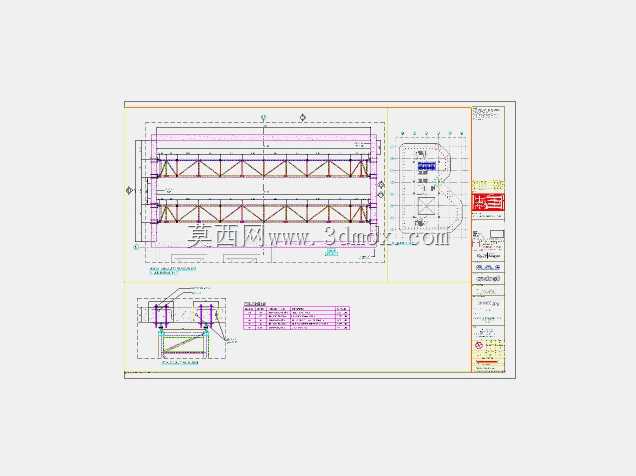

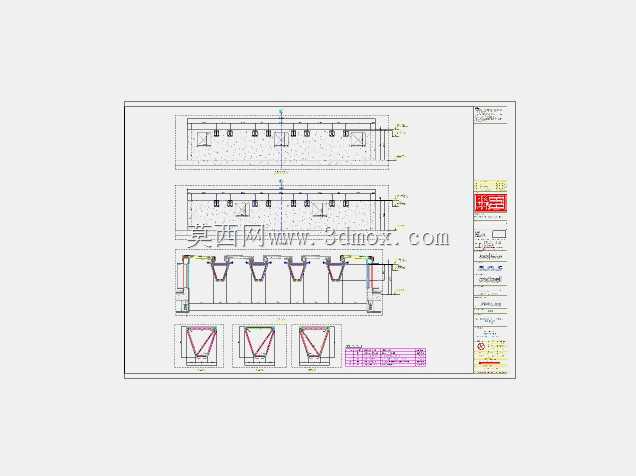

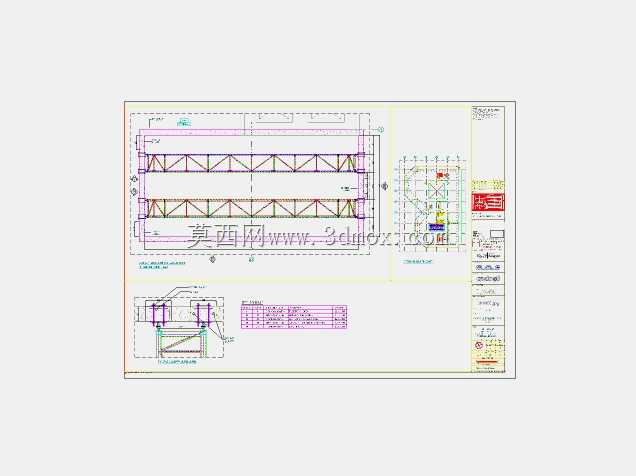

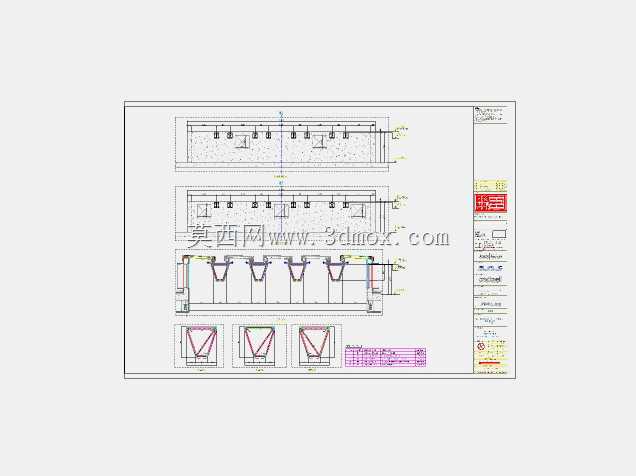

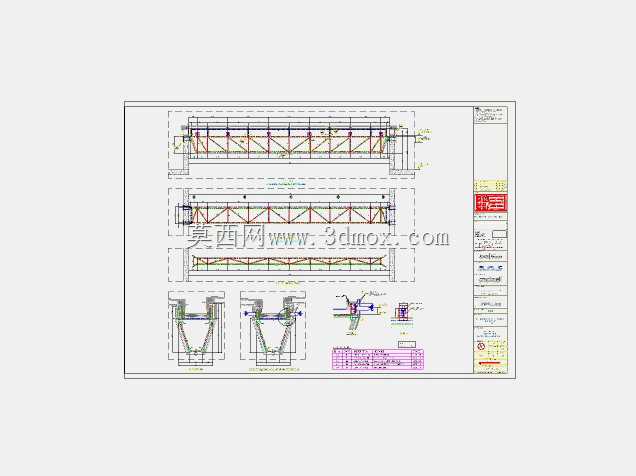

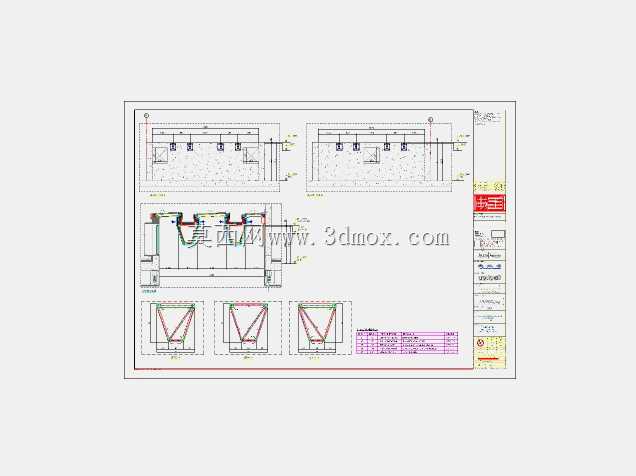

　　在功能特性设计上，整个桁架采用分层排布逻辑，上层布设大口径循环水主管道，中层布置压缩空气管路与动力线缆桥架，下层预留工位分支管线的接驳空间，各层之间预留不小于150mm的操作间隙，方便后期管线更换与接头检修；桁架的横向支撑采用等距排布的三角加强结构，单跨桁架的承载冗余按照1.5倍的满管重量加线缆重量设计，避免长期负载下出现桁架下挠变形的问题，同时在每个工位对应的桁架位置预留了快插接头安装位，作业时可以直接从对应位置接驳工具管线，不需要额外搭设临时管线。

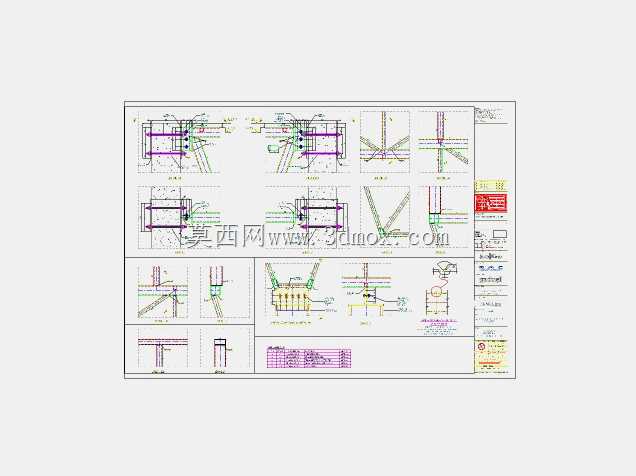

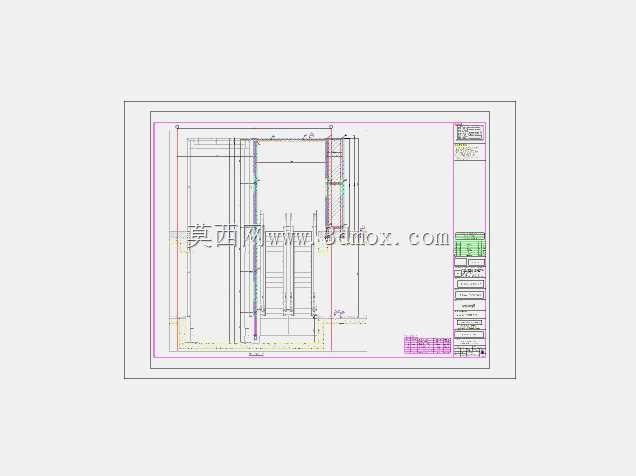

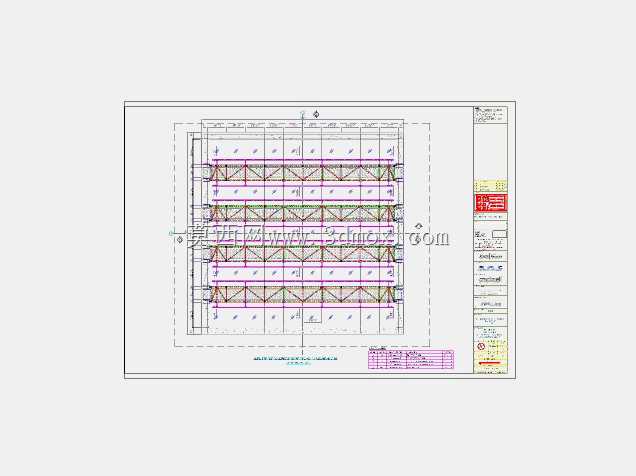

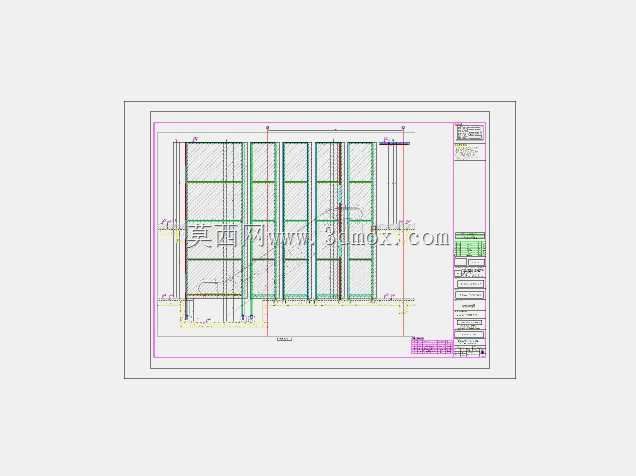

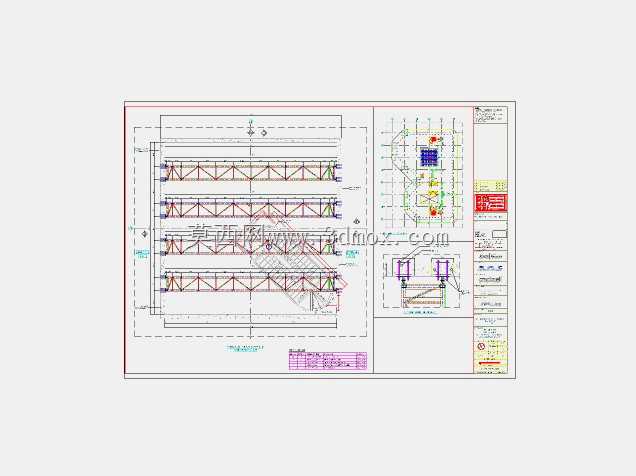

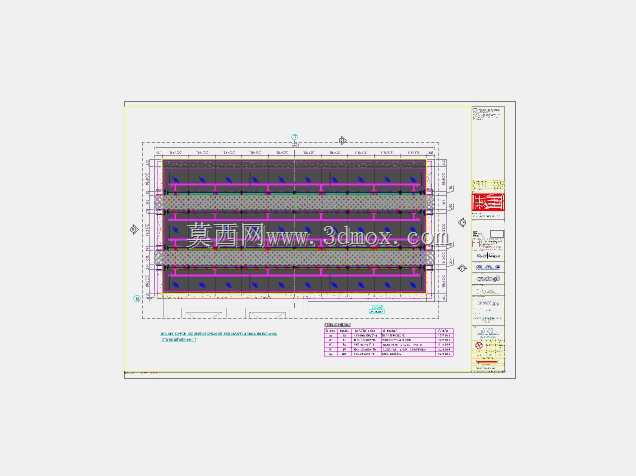

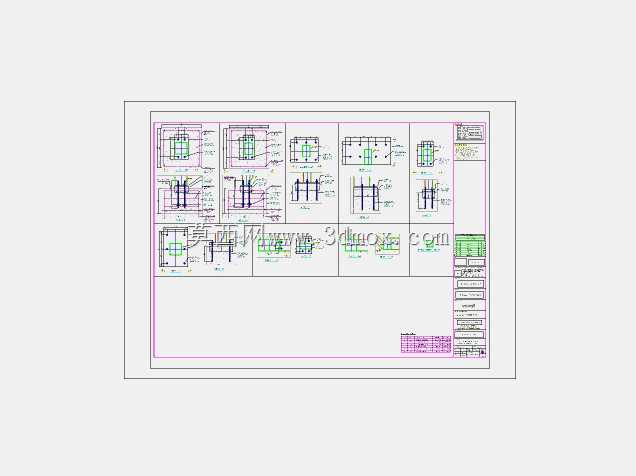

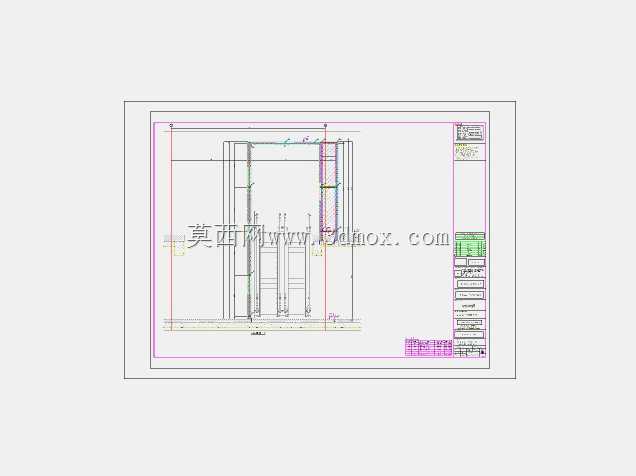

　　设计思路上，没有采用常规的统一规格桁架通长铺设的方案，而是根据车间不同区域的管线负载差异调整了桁架的型材规格，在主管路集中的主通道区域采用加厚型材的主桁架，在工位分支区域采用轻量化的副桁架，在保证整体结构强度的前提下控制整体材料用量；同时在桁架的安装边界设计上，整体桁架的下沿距离地面的净空高度严格控制在3.2米，满足车间内3吨叉车带高位货叉的通行需求，桁架最外侧距离车间立柱的间隙预留200mm，方便安装时的吊装调整，也避免立柱沉降带来的桁架挤压变形；桁架的固定端采用膨胀螺栓加焊接连接板的方式与车间立柱、墙面预埋板连接，每间隔6米设置一个竖向支撑立柱，支撑立柱的底部采用预埋钢板加二次灌浆的固定方式，避免长期振动下支撑出现偏移。从外形尺寸来看，单段标准桁架的长度为6米，宽度根据布设管线的数量从0.8米到1.5米不等，整体桁架系统沿着车间的纵向通长布置，在车间的转角位置采用定制的转角过渡桁架，保证管线在转角位置的弯曲半径满足管路安装规范，避免出现直角弯折带来的管路通径减小、线缆折损的问题；在桁架的跨接位置，专门设计了等电位连接结构，将整个桁架系统接入车间的接地网，避免动力线缆漏电时桁架带电带来的安全隐患，同时也能减少车间内设备运行时的电磁干扰对信号线缆的影响。

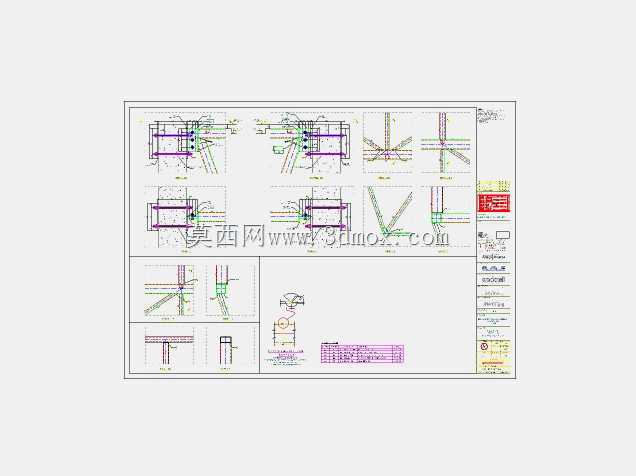

　　在实际安装适配性上，这套结构的所有连接节点都采用标准化的孔位设计，现场安装时不需要额外进行钻孔焊接作业，只需要按照编号将各段桁架通过螺栓拼接即可，能够大幅缩短现场安装的周期，也方便后期车间布局调整时对桁架进行拆解重组；针对穿孔作业车间金属碎屑多、切削液雾气重的环境，桁架的表面处理采用环氧富锌底漆加聚氨酯面漆的双层防腐工艺，能够抵御车间内腐蚀性介质的侵蚀，延长结构的整体使用寿命，同时在桁架的下层设置了可拆卸的接屑槽，避免上方管线的冷凝水、检修掉落的杂物直接掉落到下方的作业工位或者加工设备上，减少日常运维的清理工作量。
