带侧槽锥形套式减压阀配套锥套结构

　　在工业流体输送管网的压力调节环节，减压阀是稳定下游管路压力、保障终端设备工况安全的核心元件，而本次呈现的锥套结构，是减压阀内部用于流体导流、阀芯配合导向的关键承载零件，并非独立使用的通用锥形构件。从实际工况适配来看，这类锥套主要应用在中低压气体、洁净液体输送管路的减压阀组内，常见于车间压缩空气支管路调压、小型供水系统恒压输出、实验室气路压力调节等场景，安装位置处于减压阀进液腔与阀芯调节腔的衔接段，承担着流体整流、阀芯滑动导向、密封面配合承压的多重作用。

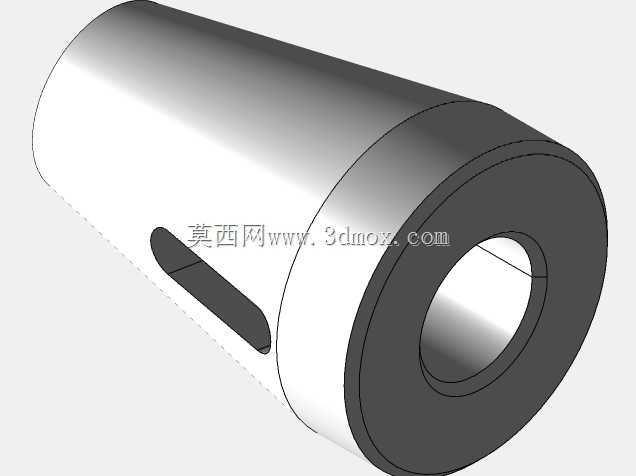

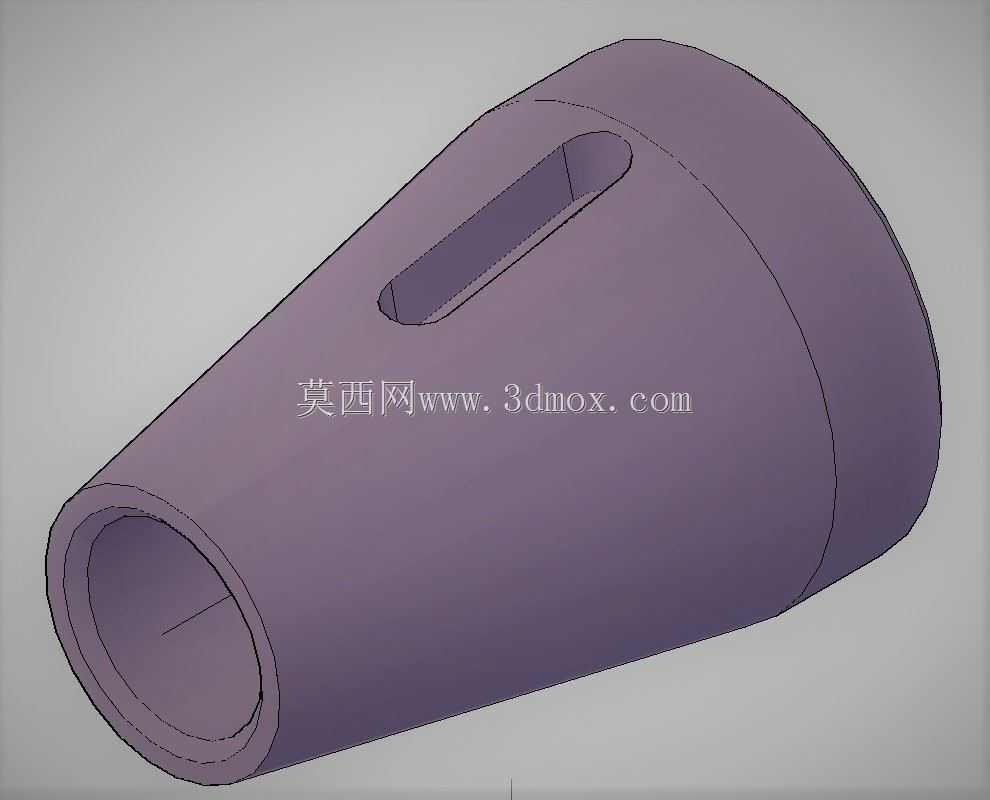

　　从结构功能特性来看，该锥套采用空心锥形设计，大端朝向进流侧，小端朝向出流侧，锥面的锥度经过流体仿真校核，能够让进入阀腔的高速流体沿锥面平滑过渡，避免直角结构带来的湍流冲击与局部压损，减少阀内气蚀、水锤现象的发生概率。锥壁上开设的长条形侧槽并非工艺减重结构，而是流体旁通的导流通道，当阀芯处于小开度调节状态时，部分流体可通过侧槽进入阀芯背压腔，平衡阀芯两侧的压力差，降低阀芯调节时的操作力矩，避免小开度下阀芯出现卡涩、振荡的问题。锥套的内孔表面为精加工面，粗糙度控制在Ra1.6以内，与阀芯导向段采用小间隙配合，间隙值控制在0.02-0.05mm之间，既保证阀芯滑动时的同轴度，又避免间隙过大导致的内泄漏问题。

　　从设计思路层面拆解，该锥套的结构完全围绕减压阀的调压稳定性需求展开，没有多余的装饰性结构。锥壁厚度根据额定工作压力做了等强度校核，进流侧大端壁厚略大于出流侧小端，匹配流体压力沿程递减的分布规律，在保证结构强度的前提下尽可能减少材料占用。侧槽的开设位置避开了锥套与阀腔的密封配合面，槽边做了R0.5的圆角处理，避免应力集中导致承压时出现裂纹，同时也防止流体经过槽边时产生涡流噪声。锥套的两个端面均做了平面对称度校验，大端与阀腔定位台阶贴合，小端与密封垫片接触，安装后不会出现偏斜导致的密封失效问题。

　　从安装边界与尺寸适配来看，这类锥套属于减压阀的定制化内嵌零件，没有统一的通用安装尺寸，设计时需要匹配对应型号减压阀的阀腔内径、阀芯行程、额定流量参数。锥套的大端外径与阀腔内径采用H7/h6的过渡配合，安装时压入阀腔定位台阶即可，不需要额外的紧固件固定，依靠配合面的摩擦力与流体压力即可实现轴向定位。侧槽的长度方向与锥套轴线平行，槽宽根据旁通流量需求计算确定，通常为锥套大端周长的1/12-1/8，槽深不超过锥壁厚度的1/2，避免削弱锥套的整体结构强度。锥套的总长度需要匹配阀芯的导向行程，保证阀芯在全行程范围内，导向段始终与锥套内孔保持足够的配合长度，不会出现导向脱开的问题。

　　在实际选型替换时，需要注意锥套的材质要与输送流体介质兼容，常规压缩空气、清水介质可采用普通工程塑料或铝合金加工，腐蚀性介质则需要采用不锈钢或工程塑料衬氟结构，安装前需要检查锥套内外表面是否有加工毛刺、磕碰划痕，尤其是侧槽边缘与内孔配合面，微小的缺陷都可能导致阀芯卡涩或内泄漏量超标。安装时要保证锥套的大端朝向进流方向，侧槽位置与阀腔的旁通孔对齐，避免装反导致旁通通道堵塞，影响减压阀的调压精度。
