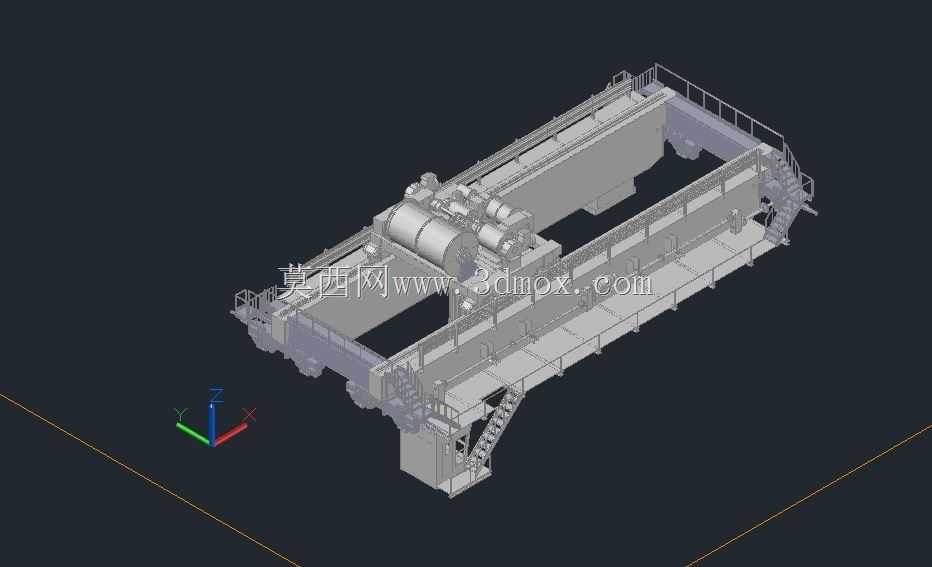

大吨位钢包吊运承载吊具结构设计

　　在冶金炼钢连铸生产的全流程物料转运环节里，钢水的跨工位转运一直是对起重吊具可靠性要求极高的作业场景，从转炉出钢后的钢水承接，到精炼工位的成分调整，再到连铸机大包回转台的钢水浇注衔接，整个过程中钢包的吊运不仅要承载数十吨至上百吨的钢水与钢包自重，还要面对高温辐射、作业过程中启停带来的动载荷冲击，以及频繁作业带来的结构疲劳考验，这套大吨位钢包吊具的结构设计，正是围绕这类重载高温吊运场景的实际需求展开。

　　从实际作业的功能逻辑来看，这套吊具的核心作用是实现与钢包两侧耳轴的可靠挂接，在起重机起升机构的牵引下完成钢包的垂直起升、水平跨移以及定点落位动作，整个挂接与脱钩动作需要适配现场作业的操作逻辑，不需要额外的人工近距离辅助对位，避免作业人员长期处于高温钢水的辐射危险区域。吊具的主体承载结构采用对称式框架布局，两侧的挂接臂对应钢包的两个对称耳轴位置，起吊点设置在整体结构的重心正上方，保证起吊过程中钢包始终保持垂直平稳状态，不会出现倾斜导致钢水溢出的风险。

　　在结构设计的思路上，首先要考虑的是载荷的均匀传递，起吊点的载荷通过主梁结构分散到两侧的挂接臂上，每个挂接臂与耳轴的接触位置都做了圆弧面适配设计，接触弧度与钢包耳轴的外圆弧度完全匹配，避免局部应力集中导致的耳轴磨损或者吊具结构变形。主梁的截面采用箱型梁结构设计，相比同等重量的工字梁结构，箱型截面的抗扭性能更强，能够抵消吊运过程中因为大车、小车运行启停带来的横向扭转载荷，尤其是在钢水接满后快速移运的过程中，钢水晃动带来的偏载载荷可以通过箱型梁的结构均匀分散到整个承载框架上，不会出现局部应力超限的问题。

　　考虑到现场作业的安装边界，这套吊具的整体宽度尺寸需要适配常见180吨到300吨级钢包的耳轴间距，挂接臂的开口深度要保证耳轴完全进入挂接位置后有足够的安全余量，不会因为起吊过程中的轻微晃动出现脱钩风险，同时吊具顶部的起吊连接位尺寸，要匹配冶金铸造起重机的主起升吊钩组的连接尺寸，不需要额外制作过渡连接件就可以直接挂接使用，减少现场安装调试的工作量。吊具的整体高度控制在合理范围内，避免因为吊具自身高度过大，导致车间内起升净空不足，影响钢包在低位的转运以及向回转台落位的操作空间。

　　在细节结构的处理上，挂接臂的内侧接触位置没有采用额外的衬板设计，而是直接通过整体结构的强度保证承载能力，减少后期因为衬板磨损更换带来的维护工作量，同时在吊具的两侧设置了导向定位结构，在吊具下落对位钢包耳轴的过程中，导向结构可以先接触钢包的耳轴外侧，引导吊具自动对位到正确的挂接位置，降低司机的对位操作难度，尤其是在车间内视线受高温蒸汽影响的场景下，这种导向结构能够大幅提升对位效率，减少对位过程中吊具碰撞钢包本体的概率。

　　从结构受力的角度来看，整个吊具的所有焊缝都采用全熔透焊接工艺，关键受力位置的焊缝做了打磨消应力处理，避免焊接残余应力在长期重载交变载荷下出现焊缝开裂的问题。挂接臂与主梁的连接位置做了圆弧过渡处理，避免直角位置的应力集中，所有的棱角位置都做了倒角处理，减少吊运过程中剐蹭现场设备或者人员的风险。另外考虑到高温作业环境的影响，整个吊具的结构材料选用耐高温的低合金结构钢，在长期受钢包热辐射的环境下，材料的力学性能不会出现明显下降，保证结构的长期承载可靠性。

　　实际作业过程中，这套吊具不需要额外的动力源来实现锁止动作，依靠自身的结构重心以及挂接位置的角度设计，在起吊受力后自动实现锁止，只有当钢包平稳落位到支撑面上，吊具完全不受载荷的状态下，才可以完成脱钩动作，从结构原理上避免了起吊过程中意外脱钩的安全风险。这种纯机械结构的锁止设计相比电动或者液压锁止结构，在高温多粉尘的冶金车间环境下可靠性更高，不会因为线路故障、液压油泄漏等问题导致锁止失效，大幅降低了设备的维护成本以及作业过程中的安全隐患。

　　在尺寸边界的校核上，设计过程中已经考虑了钢包在热态下的耳轴变形量，挂接臂的开口宽度预留了足够的热膨胀余量，即使钢包耳轴在高温下出现轻微的膨胀变形，也不会出现吊具无法卡入或者卡入后无法脱出的问题。同时吊具的整体重量控制在起重机副起升机构的额定载荷范围内，在不吊钢包的时候，可以直接通过副钩完成吊具自身的移位与存放，不需要额外的辅助设备来搬运吊具，适配车间内的日常作业流程。
