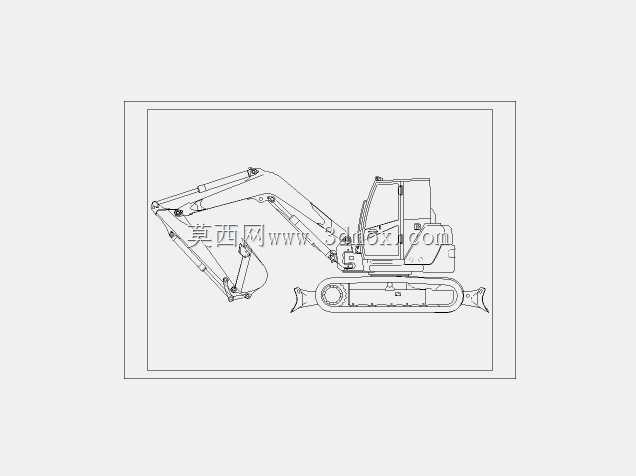

履带式挖掘机二维工程视图设计

　　视图中清晰呈现了履带底盘的整体轮廓，包含行走架、驱动轮、导向轮、支重轮、托链轮以及履带板的排布关系，底盘的宽度、接地长度参数直接决定了设备的接地比压，在松软泥泞场地作业时，接地比压需控制在合理区间才能避免陷车风险，同时底盘的离地间隙也标注了关键边界，可满足常见碎石路面、田埂地形的通过需求。上部转台部分的视图明确了驾驶室、动力舱、液压油箱、燃油箱的布置位置，小型挖掘机的转台布局需严格控制回转半径，在狭窄巷道作业时，尾部回转半径不能超出履带宽度过多，避免回转过程中碰撞周边障碍物，视图中可直观看到转台尾部的外伸尺寸边界，为后续三维建模时的部件干涉检查提供了二维基准。这套二维工程视图完整呈现了小型履带式液压挖掘机的整体结构布局，覆盖侧视、前视、俯视三个核心投影视角，可直接作为三维建模的基准参考，也能用于初步方案评审阶段的结构校验。从实际工程应用场景来看，这类小型履带挖掘机多用于市政管网开挖、老旧小区改造、园林绿化土方整理、农田水利设施修缮等作业场景，作业空间相对狭窄，对设备的回转半径、底盘通过性、工作装置作业范围都有明确的约束要求。

　　工作装置部分包含动臂、斗杆、铲斗以及对应的铰接点位置，三个铰接点的相对位置直接决定了挖掘力、最大挖掘深度、最大卸料高度、最大挖掘半径等核心作业参数，视图中呈现的动臂弯角、斗杆长度比例，是经过多轮作业工况校验的成熟布局，可适配常见的0.1方级铲斗，满足常规土方作业的挖掘力需求。从设计思路来看，这套二维视图采用了正投影的标准工程图表达逻辑，没有冗余的装饰线条，所有轮廓线都对应实际结构的边界，前视图重点呈现了工作装置在正面投影下的宽度边界、驾驶室的正面轮廓、履带的左右跨度，可用于校验设备在窄通道通行时的宽度适配性；俯视图清晰展示了转台相对于底盘的回转中心位置、工作装置在水平面上的投影范围，可用于模拟不同回转角度下的作业覆盖区域，判断设备在固定机位时的作业面大小。

　　在结构细节上，视图中还呈现了推土板的安装位置，推土板布置在底盘前端，除了具备场地平整、推拢散料的功能外，还可在挖掘作业时撑住地面，提升整机的稳定性，减少作业时的翘尾风险，推土板的升降行程边界也在视图中有所体现，可满足不同推土高度的使用需求。驾驶室的轮廓视图考虑了操作人员的视野需求，前窗的倾斜角度、侧窗的覆盖范围，都能保证操作人员在坐姿状态下清晰观察铲斗作业点、履带行走方向以及回转区域的障碍物，避免作业盲区带来的安全风险。

　　对于三维建模从业者而言，这套二维视图可作为逆向建模的基准线稿，通过三个正交视图的对齐，可快速搭建整机的骨架模型，再逐步细化各个部件的结构细节，避免建模过程中出现整体比例失调、部件位置错位的问题；对于设备选型人员来说，可通过视图中的整体尺寸边界，判断该型设备是否适配目标作业场景的空间限制，比如是否能进入狭窄的楼道间作业、是否能通过常规的乡村道路限宽、运输时是否需要拆解工作装置等。在实际工程应用中，这类二维视图也是三维模型完成后生成工程图的参考模板，视图的投影方向、布局方式都符合机械制图的国家标准，可直接借鉴用于后续的生产图纸输出。需要注意的是，这套视图呈现的是整机的外部轮廓边界，内部的液压管路布置、电气线路走向、发动机内部结构并未在视图中体现，在后续的详细设计阶段，还需要结合各个系统的布置需求，在现有轮廓边界内完成内部部件的排布，同时校验各个部件之间的装配间隙，避免出现运动干涉问题，比如动臂举升过程中与驾驶室的间隙、转台回转过程中与底盘部件的间隙、履带张紧装置的调节行程等，都需要在三维建模阶段基于二维视图给出的边界做进一步的校验优化。
