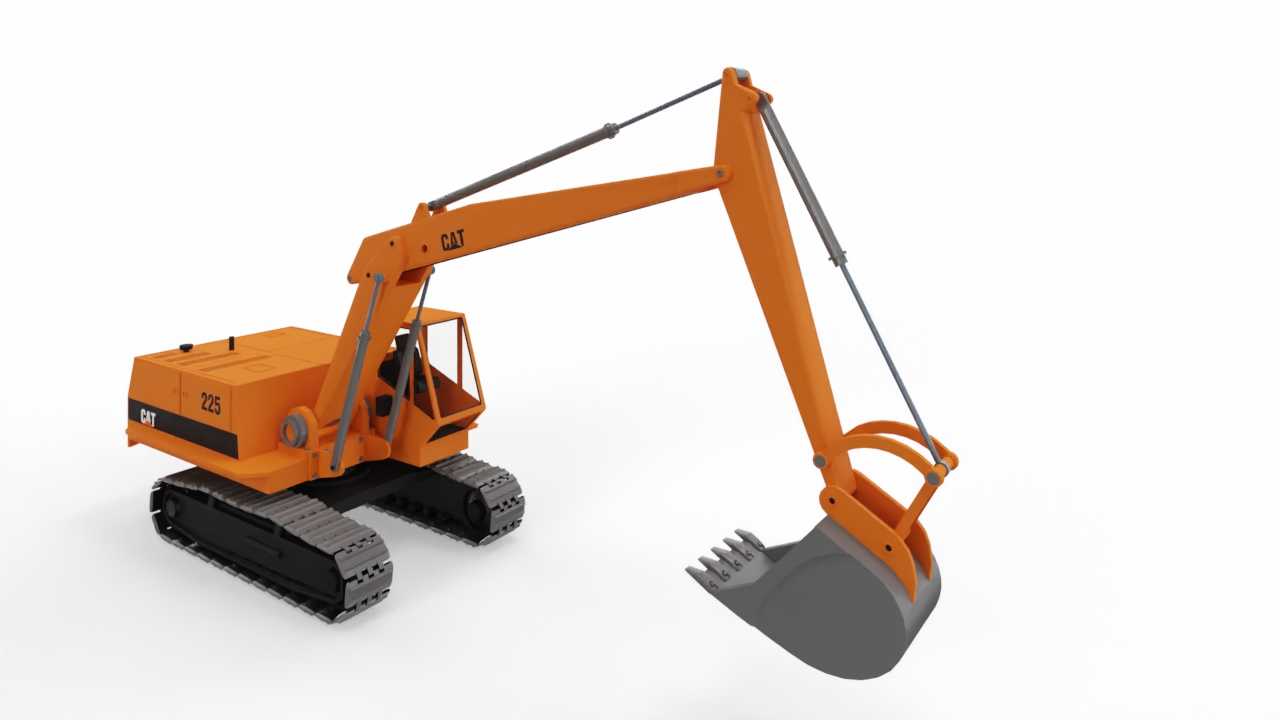

履带式单斗液压挖掘机整机结构三维数模

　　这套履带式挖掘机三维数模完整还原了中小型液压挖掘机的整机结构，覆盖行走底盘、回转平台、工作装置、驾驶室、动力舱所有核心总成，可直接用于结构校核、运动仿真、教学演示或二次改型设计参考。从工程应用场景来看，这类机型主要适配小型土方工程、市政管网开挖、农田水利修整、厂区物料转运、园林景观施工等作业场景，狭窄场地的通过性与灵活度远高于大吨位挖机，履带接地比压小，在松软泥泞、未硬化的施工场地不易陷车，搭配不同属具还可完成破碎、抓料、平整、起重等拓展作业，是小型工程施工领域的通用型作业设备。

　　从结构设计逻辑来看，行走底盘采用双轨履带总成，每侧履带配置驱动轮、导向轮、多组支重轮与托链轮，履带板为标准钢制履带板，接地长度与轨距的匹配经过常规工况校核，保证作业时整机稳定性，行走马达内置在底盘两侧的行走减速机构内，可实现双轮独立驱动，支持原地转向，适配狭窄场地的转向需求。回转平台通过回转支承与底盘连接，可实现360度全回转，平台上集成了动力舱、液压油箱、燃油箱、驾驶室与工作装置铰接座，各部件的重量分布经过重心匹配，保证满斗作业时整机不会出现前倾侧翻风险，平台尾部的回转半径控制在常规小型挖机的标准范围内，贴墙作业时不会发生尾部碰撞。

　　工作装置采用经典的反铲式三节结构，包含动臂、斗杆、挖斗三个主要构件，各铰接点通过销轴连接，配套三组液压油缸分别控制动臂升降、斗杆收放、挖斗翻转，所有油缸的铰接点位置经过运动行程校核，可实现最大挖掘深度、最大挖掘高度、最大卸载高度的常规作业参数匹配，挖斗采用标准土方斗结构，斗齿为易更换的装配式结构，斗唇做了加厚处理，应对硬质土层挖掘时的磨损问题。驾驶室采用框架式结构，视野覆盖工作装置全作业范围，操纵机构的布置符合人机工程学要求，驾驶员可通过左右操纵杆完成所有动作的复合操作。

　　从安装边界与尺寸匹配来看，整机运输状态的长宽高符合道路运输的常规限界要求，不需要额外拆解即可通过平板拖车转运，工作装置的各铰接点同轴度公差控制在机械设计的常规范围内，避免作业时出现偏磨卡滞，液压管路的布置沿着动臂、斗杆的内侧走线，通过管夹固定，避免作业时与物料发生碰撞磨损，回转接头的位置设置在回转平台中心，保证上下车液压油路在回转过程中不会发生缠绕。各部件的连接螺栓规格、销轴直径都参考了同吨位量产机型的通用标准，建模时所有配合面都预留了合理的装配间隙，不存在干涉问题，运动仿真过程中动臂举升、斗杆收放、挖斗翻转、整机回转、履带行走的所有动作都可顺畅实现，没有运动死点，各结构件的壁厚参考了实际机型的受力要求，关键受力部位比如动臂与平台的铰接座、斗杆与动臂的连接部位都做了加强筋处理，可承受挖掘作业时的交变载荷，不会出现结构强度不足的问题。
