可定向机用虎钳结构设计方案

　　在立式钻床、摇臂钻床的单件小批量加工场景里，经常会遇到需要在工件多个不同角度面上完成钻孔、铰孔、攻丝的工序，常规固定式虎钳只能完成水平基准面的装夹，遇到斜孔加工时要么需要搭配角度垫铁反复打表找正，要么需要重新设计专用夹具，不仅辅助工时占比高，找正精度也受操作人员技能水平影响波动较大，可定向虎钳正是针对这类加工痛点设计的机用装夹部件。这款虎钳的核心功能是在完成工件可靠夹紧的基础上，支持绕垂直于钻床主轴进给方向的转轴调整装夹角度，让待加工面始终对准主轴轴线，省去反复拆装垫铁、找正的步骤。

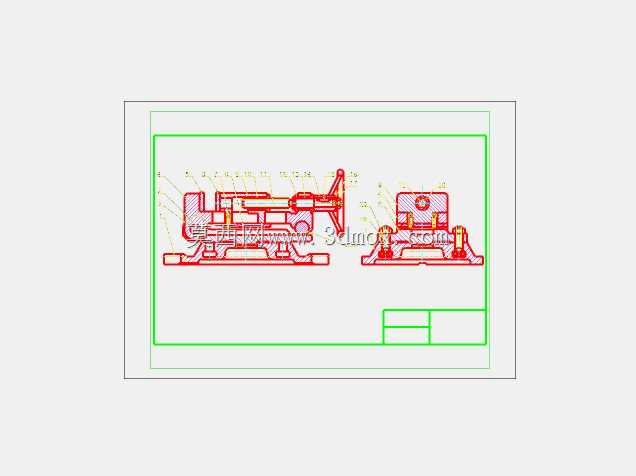

　　从结构设计逻辑来看，整套机构分为夹紧单元、角度回转单元、底座安装单元三个部分，夹紧单元沿用了螺杆传动的平口钳夹紧原理，通过转动端部的手柄带动活动钳身沿固定导轨做直线进给，钳口部位预留了可更换硬钳口的安装槽，针对不同材质的工件可以更换带齿防滑钳口或者软质铜钳口，避免装夹夹伤工件已加工表面。角度回转单元的设计是整个结构的核心，回转支承部位采用了梯形圆环配合面，接触面积大，承载夹紧反力和钻削轴向力时不会出现局部应力集中，角度调整到位后通过两侧的对称锁紧螺栓完成固定，锁紧时受力均匀，不会出现角度偏移，转轴的回转轴线与钳身安装基准面平行，且与固定钳身的夹紧方向垂直，调整角度时可以配合机床上的角度尺直接读取偏转角度，不需要额外换算。

　　底座安装单元设置了两个平行的T型槽安装位，与钻床工作台的标准T型槽尺寸匹配，安装时可以通过T型螺栓快速完成虎钳在工作台上的固定，底座底部做了0.02mm平面度要求的精加工面，与工作台贴合后不会出现翘曲，保证装夹基准的稳定性。从安装边界尺寸来看，整套虎钳的钳口最大张开距离适配常规中小型零件的装夹需求，回转调整的角度范围覆盖0到90度区间，能够满足常见斜孔、斜面的加工装夹要求，整体轮廓尺寸不会超出中小型钻床工作台的有效安装范围，不需要对原有工作台做任何改造即可直接安装使用。

　　在实际加工场景中，使用这款可定向虎钳时，首先根据待加工工件的外形调整固定钳口位置，装夹工件后先预紧夹紧螺杆，之后松开回转单元的锁紧螺栓，将钳身调整到工艺要求的加工角度，确认角度无误后对称拧紧两侧锁紧螺栓，再二次夹紧工件即可开始加工，整个调整过程不需要将工件从钳口拆下，一次装夹就能完成多个角度面的加工，有效减少了装夹找正的辅助时间，同时避免了多次装夹带来的定位误差。结构设计过程中针对钻削加工的受力特点做了针对性强化，回转部位的锁紧螺栓采用了大直径规格，锁紧后能够承受钻削过程中的振动载荷，不会出现加工过程中角度滑移的问题，钳身导轨部位做了加长设计，活动钳身伸出到最大行程时依然有足够的配合长度，不会出现夹紧时钳身上翘的情况。钳身的排屑空间做了开放式设计，加工过程中产生的铁屑可以直接从钳身两侧的空隙排出，不会堆积在导轨或者回转配合面内，日常清理维护只需要使用毛刷清扫即可，不需要频繁拆解机构清理内部积屑。针对不同的加工场景，这款虎钳除了适配钻床使用外，也可以安装在铣床、磨床的工作台上，完成有角度要求的铣削、磨削工序装夹，整体结构没有复杂的传动部件，所有零件均采用常规机械加工工艺即可制造，后期维护时只需要定期在螺杆传动部位、回转配合面加注润滑脂，就能保证长期使用的操作顺畅度。
