小型气压式气密性检测试验机结构设计

　　在消费电子零部件、小型汽配压铸件、医疗器械塑料组件的产线终检环节，气密性检测是把控产品密封性能的核心工序，这款小型气压式气密性试验机，正是针对小尺寸工件批量快检需求开发的落地式检测设备，区别于大型集成式气密检测线，它的设计初衷是适配多品种小批量的柔性生产场景，不需要复杂的线体对接，单台设备即可独立完成上料、定位、压紧、检测、下料的全流程动作。

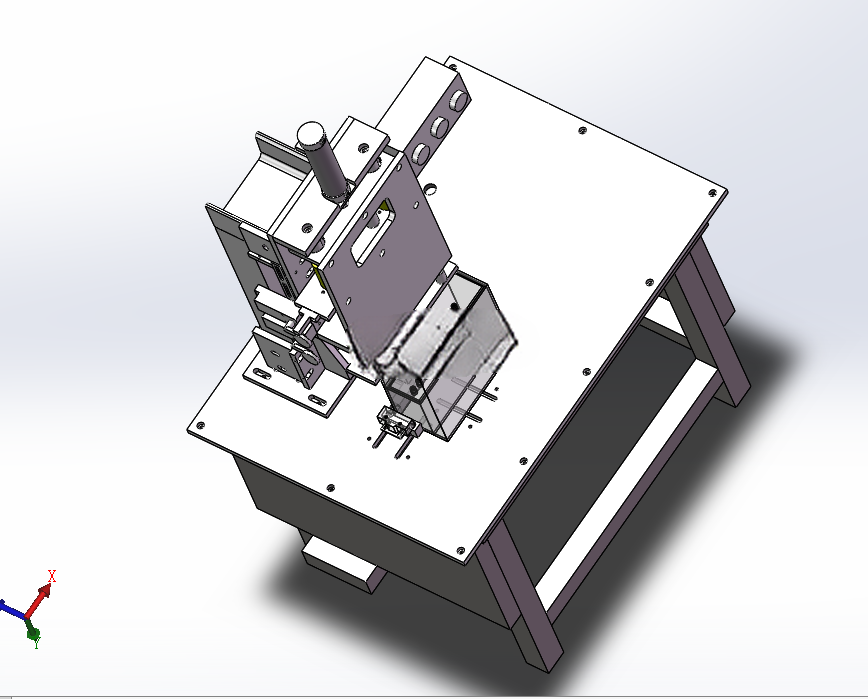

　　从结构布局来看，设备采用台式落地架构，下部为方管焊接的机架柜体，机架主框架采用40402mm的冷轧方管拼焊而成，焊接后做去应力退火处理，避免长期使用出现机架变形影响检测精度，机架台面采用20mm厚的45号钢板铣平加工，平面度控制在0.05mm/m以内，为上部执行机构提供稳定的安装基准，柜体下部预留了气动元件、检测控制模块的安装空间，侧面开有散热百叶窗，同时预留走线槽位置，方便车间气源、电源的快速接入，整机占地面积控制在1200*800mm的范围内，不需要额外做地基固定，放置在水平硬化地面上即可投入使用，适配车间零散工位的布局调整需求。

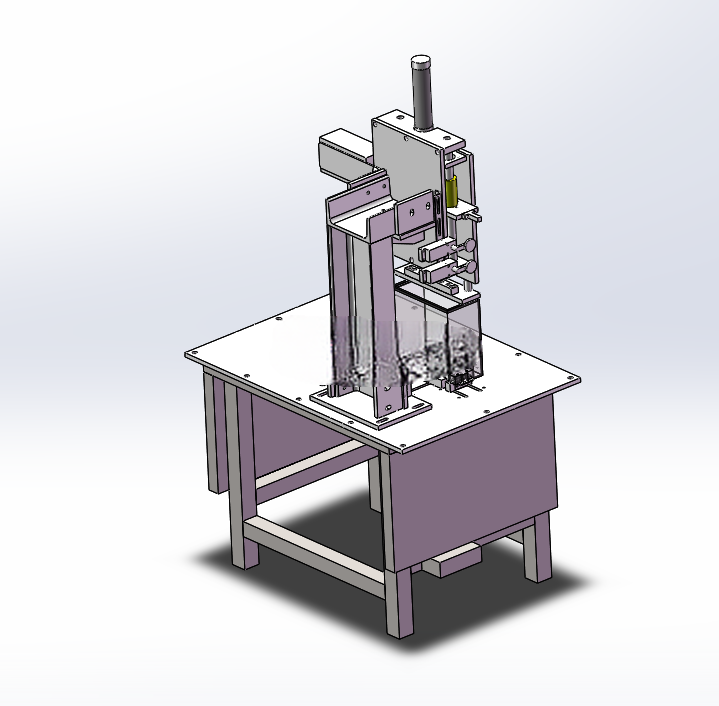

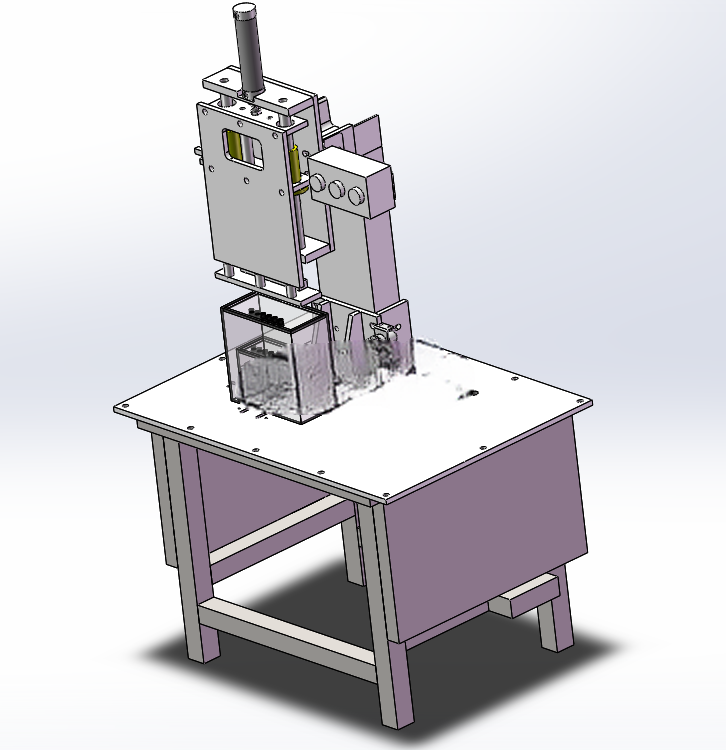

　　上部执行机构采用立式立柱安装结构，主立柱采用6061铝型材加工而成，兼顾结构强度与轻量化需求，执行端采用气缸驱动的垂直下压结构，搭配定制的仿形工装夹具，针对不同外形的待检测工件，只需要更换下部的定位胎模与上部的压头密封件，即可快速切换检测品类，换型时间控制在15分钟以内，适配柔性生产的换型需求。下压气缸选用带导杆的三轴气缸，保证下压过程的平行度，避免压偏导致密封失效，出现检测数据偏差，气缸行程根据常见待检工件的高度范围做了冗余设计，最大可兼容高度150mm以内的工件检测，下压压力通过精密调压阀调节，可根据工件的材质特性调整压紧力，避免压力过大压伤塑料类薄壁工件，也能防止压力不足导致密封侧漏气，影响检测结果准确性。

　　检测逻辑上，设备以洁净压缩空气作为检测介质，相比水检方式，不会对工件造成水渍污染，检测完成后不需要额外做烘干处理，检测效率更高，也不会出现水检残留导致的工件锈蚀问题。设备的检测压力范围可根据需求配置不同量程的精密压力传感器，常规配置覆盖-90kPa到1MPa的压力区间，可满足正压保压、负压抽真空等不同检测工艺的需求，检测过程中，工件放置到定位工装后，气缸下压带动密封压头贴合工件检测口，向工件内腔充入设定压力的压缩空气，经过稳压阶段后，通过压力传感器监测一定时间内的压力降数值，以此判断工件是否存在泄漏，整个检测流程的时间可根据检测精度要求调整，常规快检模式下单个工件检测周期可控制在10秒以内，满足中小批量产线的检测节拍要求。

　　在安全设计层面，设备的操作区域两侧安装有安全光栅，当操作人员的手部伸入检测区域时，设备会立即停止下压动作并触发报警，避免机械伤害，同时下压回路配备有气源处理二联件，过滤压缩空气中的水分与杂质，保证气动元件的使用寿命，气路中设置有安全阀，当充入压力超过设定阈值时会自动泄压，避免过压损坏待检测工件。设备的操作按钮采用双按钮启动设计，需要操作人员双手同时按下启动按钮才会启动检测流程，从操作逻辑上避免单手操作带来的安全风险。

　　从建模细节来看，这套结构在设计时充分考虑了加工与装配的工艺性，所有的安装板都设计了定位销孔，装配时不需要反复调整位置即可保证装配精度，外购件全部采用标准件选型，气缸、电磁阀、压力传感器、导轨等元件都选用市面通用型号，后期维护更换不需要定制特殊配件，降低设备的全生命周期使用成本。机架底部配备有可调脚杯，可根据地面平整度调整设备水平，调整范围在±20mm以内，适应车间不同的地面条件，上部的走线全部采用拖链收纳，避免气缸往复运动过程中磨损气管与线缆，提升设备运行的可靠性。

　　不同于大型在线式气密检测设备，这款小型试验机更适合实验室样件检测、小批量产线全检、来料抽检等场景，不需要复杂的编程调试，普通质检人员经过简单培训即可操作，设备结构简单，故障率低，日常只需要定期更换密封胶条、排放过滤器积水即可完成基础维护，对于中小型制造企业来说，不需要投入高额的线体检测成本，即可完成产品的气密性检测工序，是性价比极高的专用检测工装设备。
