透明质感水泵房壳体结构三维设计

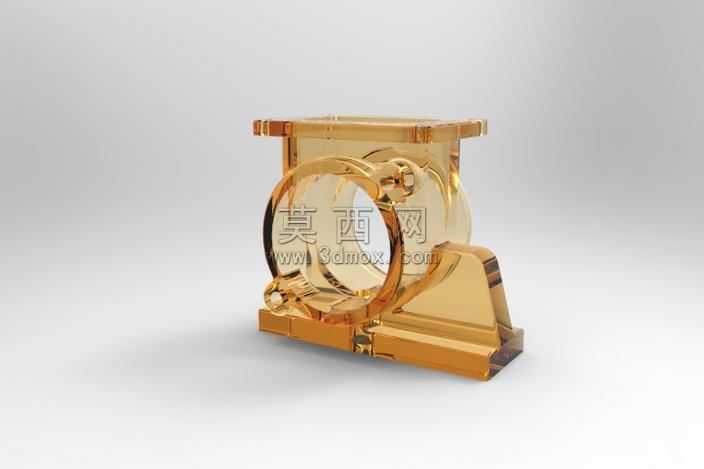

本作品为水泵房配套的泵体壳体结构三维设计，建模阶段采用参数化设计思路，先基于泵体的流体通路、安装定位需求绘制二维草绘，通过拉伸、切除、圆角等基础特征搭建主体框架，再针对法兰连接位、支撑脚、内腔流道做精细化特征处理，保证各部位尺寸公差符合机械装配要求。渲染阶段采用半透明琥珀色材质模拟工程塑料或透明铸造金属的质感，通过调整材质的折射度、粗糙度参数，让壳体内部的流道结构、加强筋布局清晰可见，同时搭配柔和的影棚布光，突出壳体的曲面过渡与棱角细节，直观展现结构设计的合理性。结构设计上，主体采用方形基座搭配圆形泵腔的组合形式，顶部设置法兰对接面用于外接管路，底部两侧延伸出带安装孔的支撑脚，保证设备运行时的稳定性，侧面预留的圆形接口可对接驱动组件，内腔的流线型过渡设计可减少流体输送时的阻力，避免出现涡流损耗。设计过程中充分考虑铸造工艺的可行性，所有转角处均设置符合工艺要求的铸造圆角，壁厚保持均匀一致，避免出现缩孔、变形等铸造缺陷，同时兼顾后期装配的操作空间，各连接位的尺寸均符合通用泵类的安装标准，可直接适配同规格的水泵组件，无需额外做结构调整。
