外啮合齿轮式输油泵三维结构设计模型

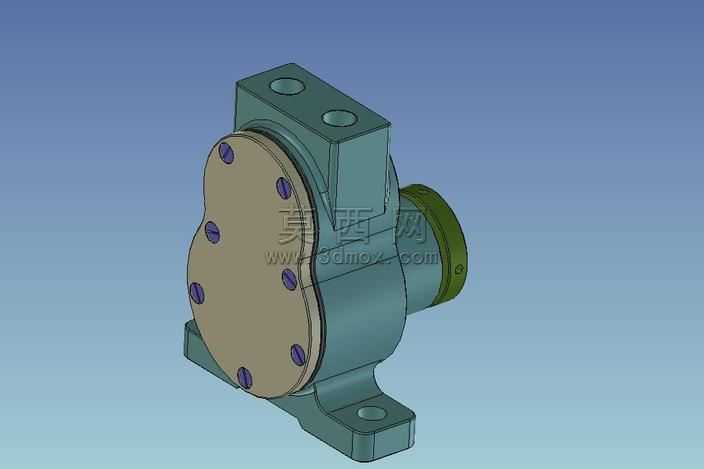

本模型为外啮合齿轮式输油泵的三维实体设计，整体采用参数化建模方式完成，完整还原了该类容积式油泵的全部核心结构。建模过程中首先搭建泵体的基座定位特征，以底部带安装孔的支撑脚为装配基准，向上延伸出容纳齿轮副的异形泵腔壳体，壳体顶部设置两个同轴的安装定位孔，用于泵组的上位固定对接。泵腔前端采用圆形端盖密封结构，端盖沿周向均匀布置多颗内六角紧固螺钉，建模时对螺钉的头部沉孔、螺纹段细节都做了还原，保证端盖与泵腔贴合面的密封结构表达清晰。泵体侧向伸出的轴伸端做了阶梯轴结构设计，外部配套的密封端盖采用不同的材质配色区分，还原了实际产品中轴端动密封的装配位置。模型对内部的一对渐开线外啮合齿轮做了简化示意但保留了啮合传动的空间位置关系，进油口与出油口的流道走向也在壳体结构中做了隐性表达，整体装配关系完全符合齿轮油泵的实际工作逻辑。渲染阶段采用金属哑光材质模拟铸铁泵体的质感，端盖螺钉做了发蓝处理的金属色泽区分，轴端密封件采用暗绿色橡塑材质表现，背景选用渐变浅蓝纯色突出模型主体结构，光影采用柔和的侧上方打光，既清晰呈现泵体的轮廓倒角、安装孔位等细节，也避免了过重阴影遮挡结构特征。设计思路上以工业常用低压输油泵为原型，简化了非核心的工艺倒角、细小标识等特征，保留了所有装配与功能相关的结构，既可以作为液压原理教学的演示模型，也能作为液压系统集成设计时的选型参考模型，整体结构比例协调，各部件的干涉检查全部通过，符合实际加工生产的尺寸逻辑。
