推拉门窗用双轮承重滑动滚轮结构

　　在民用建筑推拉门窗、工业设备平移防护门、商用展柜滑动门的实际应用场景中，这类双轮结构的滑动滚轮是承担门扇荷载、保障滑动顺畅度的核心受力构件，区别于单轮悬臂式滑轮，双轮并排的布局能将门扇的竖向荷载均匀分散到两个滚动接触面上，大幅降低单轮轮面的接触应力，避免长期承重后出现轮面压溃、轨道凹陷的问题，尤其适配单扇重量在30-80kg区间的铝合金、塑钢材质平移门窗，在高层住宅外窗、阳台推拉门、车间隔断平移门等场景中，这类滚轮的使用寿命直接决定了门窗构件的长期使用体验，避免出现推拉卡顿、门扇下坠脱轨的常见故障。

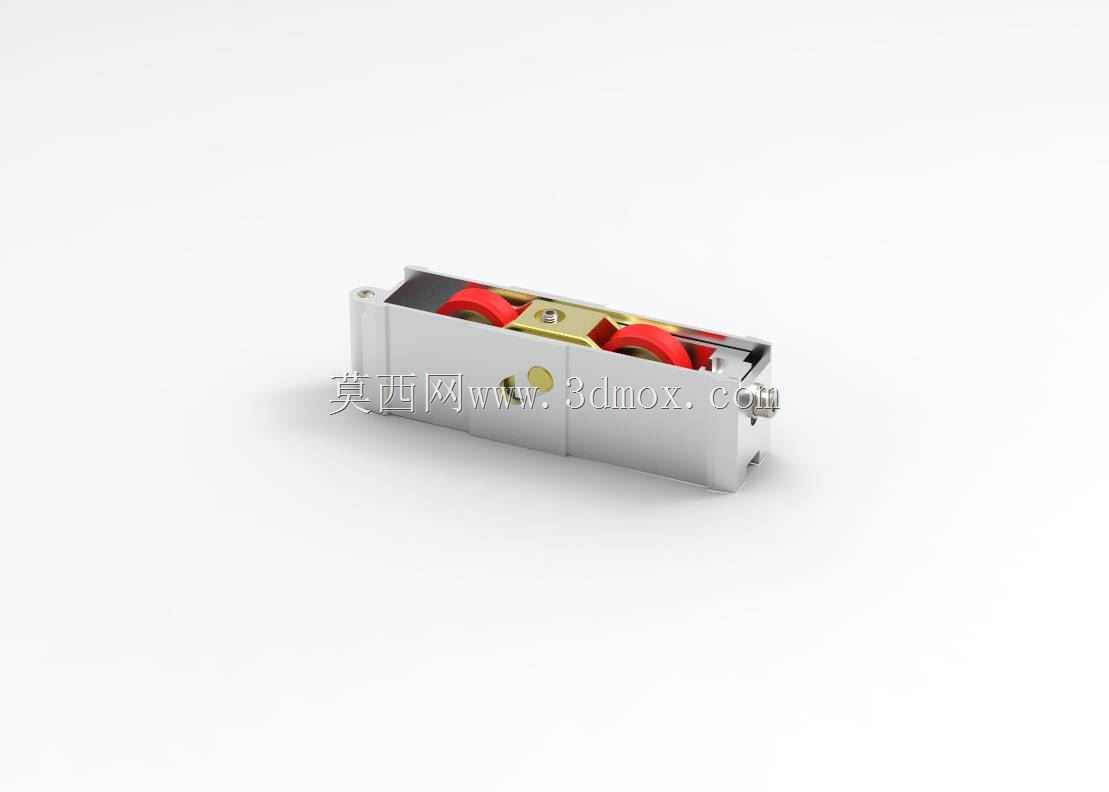

　　从功能特性来看，该滚轮采用内置双滚动轮的壳体式结构，外壳采用硬质金属一体冲压成型，轮体采用耐磨低摩擦的复合材质，轮面与轨道接触位置做了圆弧过渡处理，能适配市面上绝大多数凸轨、平轨的铝合金门窗轨道，不会出现轮边卡滞轨道的问题；壳体中部设置的调节铜件是安装调试的核心结构，通过旋转调节螺钉可以改变滚轮的伸出高度，在门窗安装现场可以根据门框的实际装配公差，微调门扇四个角的滚轮高度，保证门扇整体处于水平状态，避免门扇与边框出现刮蹭，同时补偿长期使用后出现的轻微下坠量，无需拆卸门扇即可完成调试维护。

　　从设计思路层面拆解，该滚轮的结构布局充分考虑了门窗装配的空间边界，整体壳体采用窄长型设计，宽度控制在20mm以内，能直接嵌入常规铝合金门窗型材的C型安装槽内，不需要额外在型材上开孔扩槽，安装时仅需通过壳体两端的固定螺钉将滚轮锁定在型材槽内即可，装配工序简单，适配市面上绝大多数主流系列的推拉门窗型材截面；两个滚轮的轮轴采用平行布局，轮轴与壳体之间预留了微小的浮动间隙，当轨道存在轻微的直线度误差、或者安装时出现少量偏斜时，轮体可以自动微调角度，始终保持轮面与轨道的全接触，避免出现局部应力集中导致的异常磨损；壳体端部的限位结构能限制滚轮的最大伸出量，防止调试时滚轮脱出壳体，同时壳体的封闭结构能阻挡大部分灰尘、毛屑进入滚轮内部，减少日常维护的频次。从安装边界与尺寸适配角度来看，该类滚轮的整体长度通常控制在80-100mm区间，高度方向的调节行程在8-12mm，能覆盖常规推拉门窗型材的安装槽尺寸要求，安装时需要注意在型材槽内预留足够的滑动余量，避免滚轮壳体与型材端部的密封件发生干涉；轮面的突出高度需要根据轨道的深度调整，保证轮面与轨道顶面完全接触的同时，门扇的密封胶条能与边框保持均匀的压缩量，既保证滑动顺畅，又能满足门窗的密封隔音要求。

　　在实际选型过程中，需要根据门扇的单扇重量选择对应承重等级的滚轮，单轮承重不足会导致轮体过早磨损、转动卡滞，而承重等级过高则会增加不必要的成本；同时需要注意轮体材质与轨道材质的匹配，金属轨道搭配复合材质轮体能有效降低滑动噪音，避免金属之间硬接触产生的异响，在潮湿环境下使用时，壳体与调节件的防腐性能也需要重点考量，避免长期受潮后调节结构锈蚀失效，导致后期无法调整门扇高度。这类滚轮的三维建模过程中，需要重点还原壳体的冲压折弯特征、轮体的圆弧接触面、调节铜件的螺纹配合结构，同时要预留出轮体转动的间隙、调节结构的活动行程，保证模型在装配验证时能准确模拟实际的运动状态，为门窗型材的截面设计、整体装配干涉检查提供准确的数字模型依据，避免实际生产装配时出现尺寸不匹配、运动干涉的问题。
