简易插销式门窗安全锁结构设计

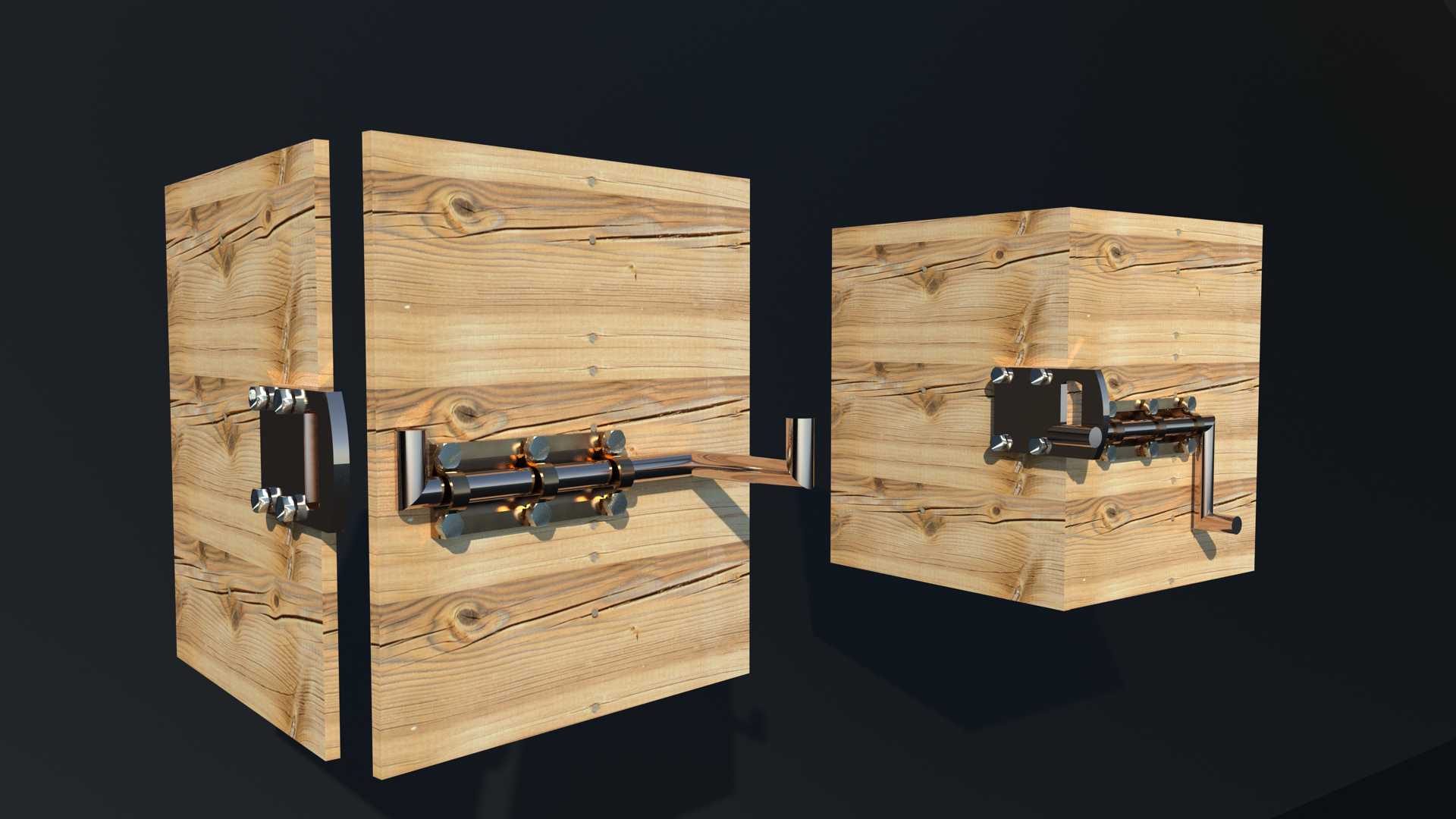

　　这款插销式门窗安全锁，主要面向民用住宅、临时板房、户外储物间等场景的门窗锁闭需求，区别于传统室内插销仅具备简单限位的功能，该结构在锁止状态下可承受一定的侧向冲击力，避免外力撬动导致的锁体失效。从实际使用场景来看，这类锁具既可以用在木质平开门的内侧锁止，也可适配外开式木窗的锁点固定，尤其适合对防盗等级要求不高、但需要快速实现锁闭与开启的场景，比如乡村自建房的杂物间门、工地临时活动板房的门窗、庭院侧门等位置，安装后不需要额外搭配锁具，仅通过扳动操作手柄即可完成锁止与解锁动作，操作逻辑简单，老人小孩都能快速上手。

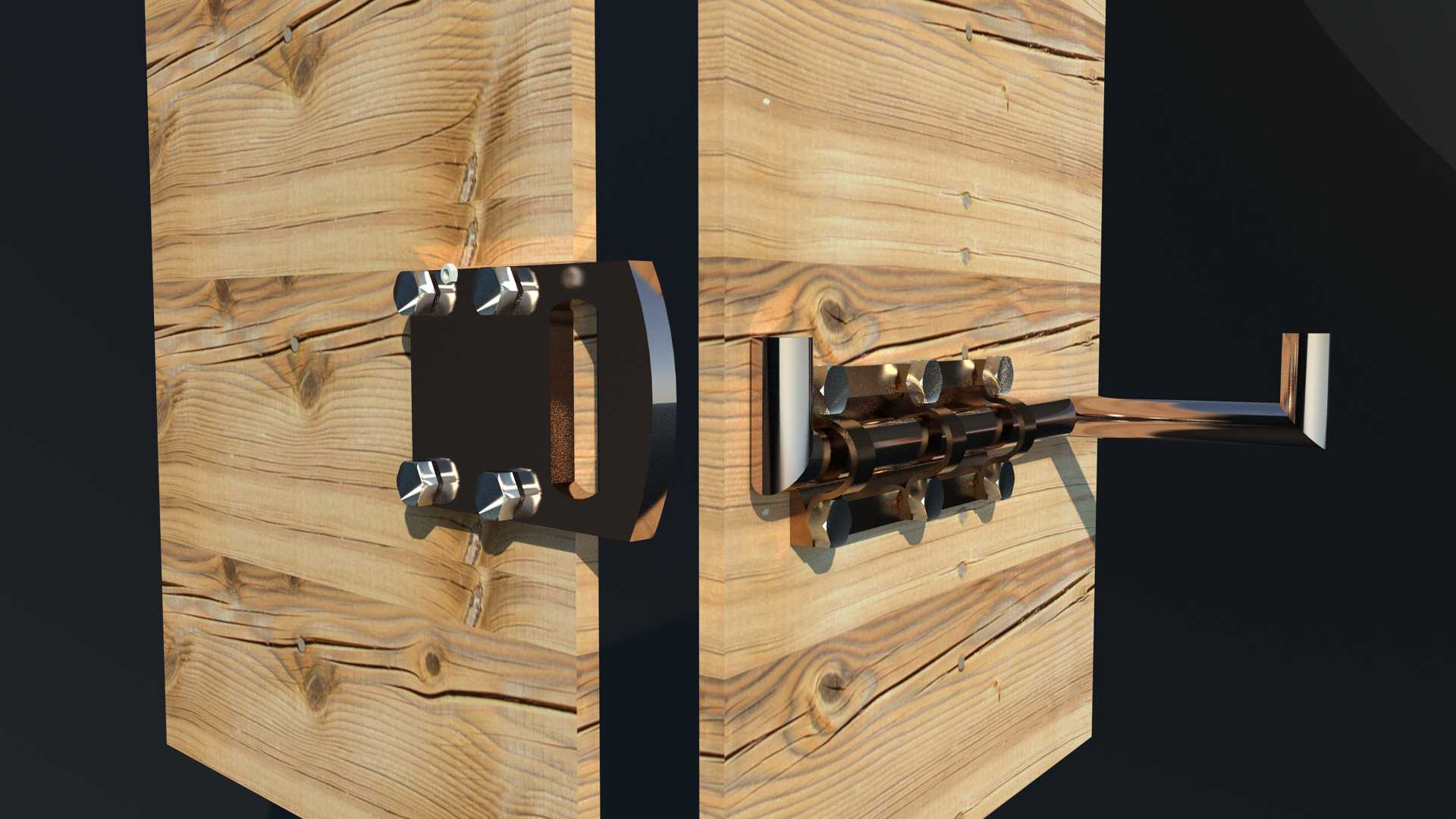

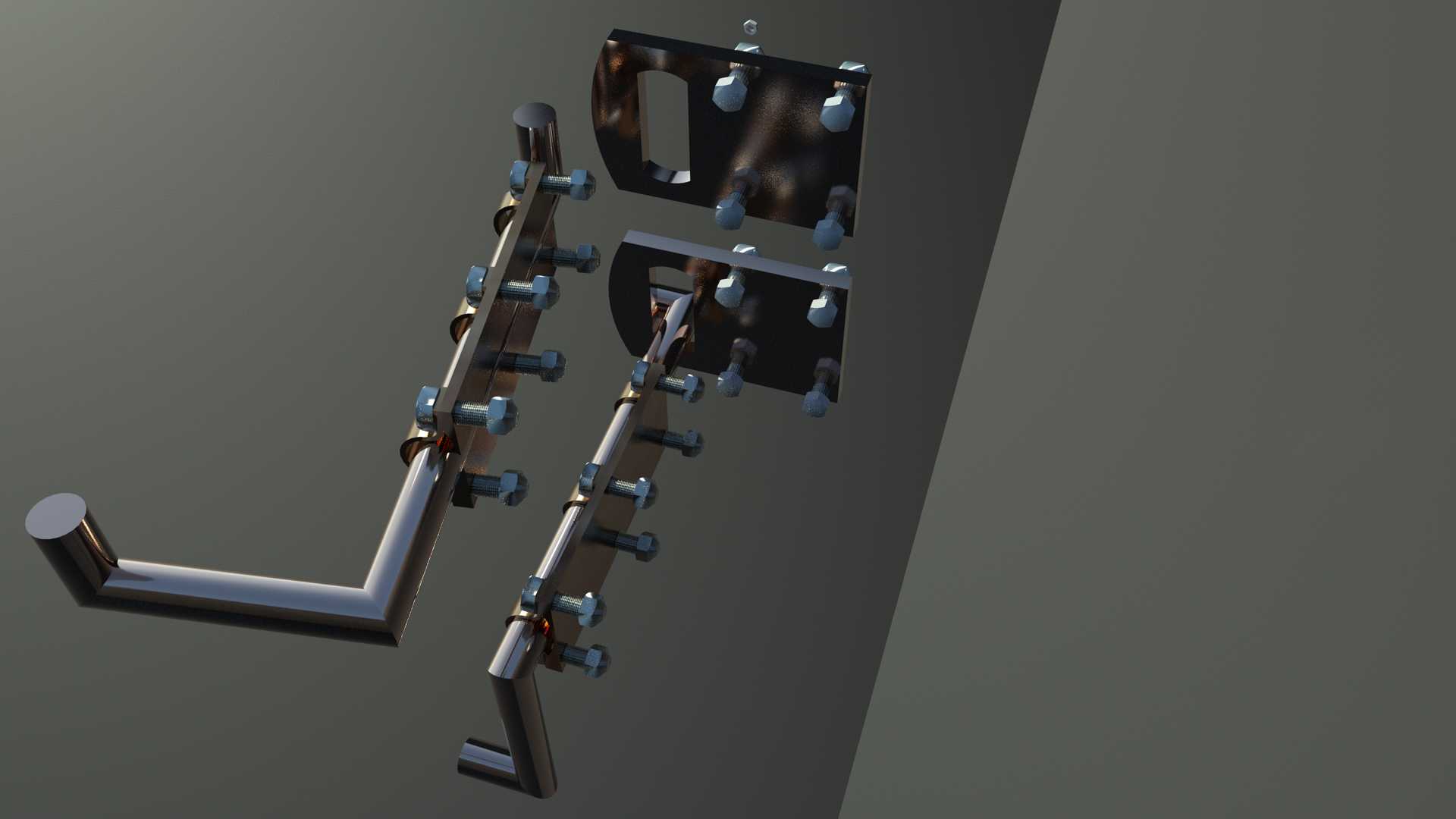

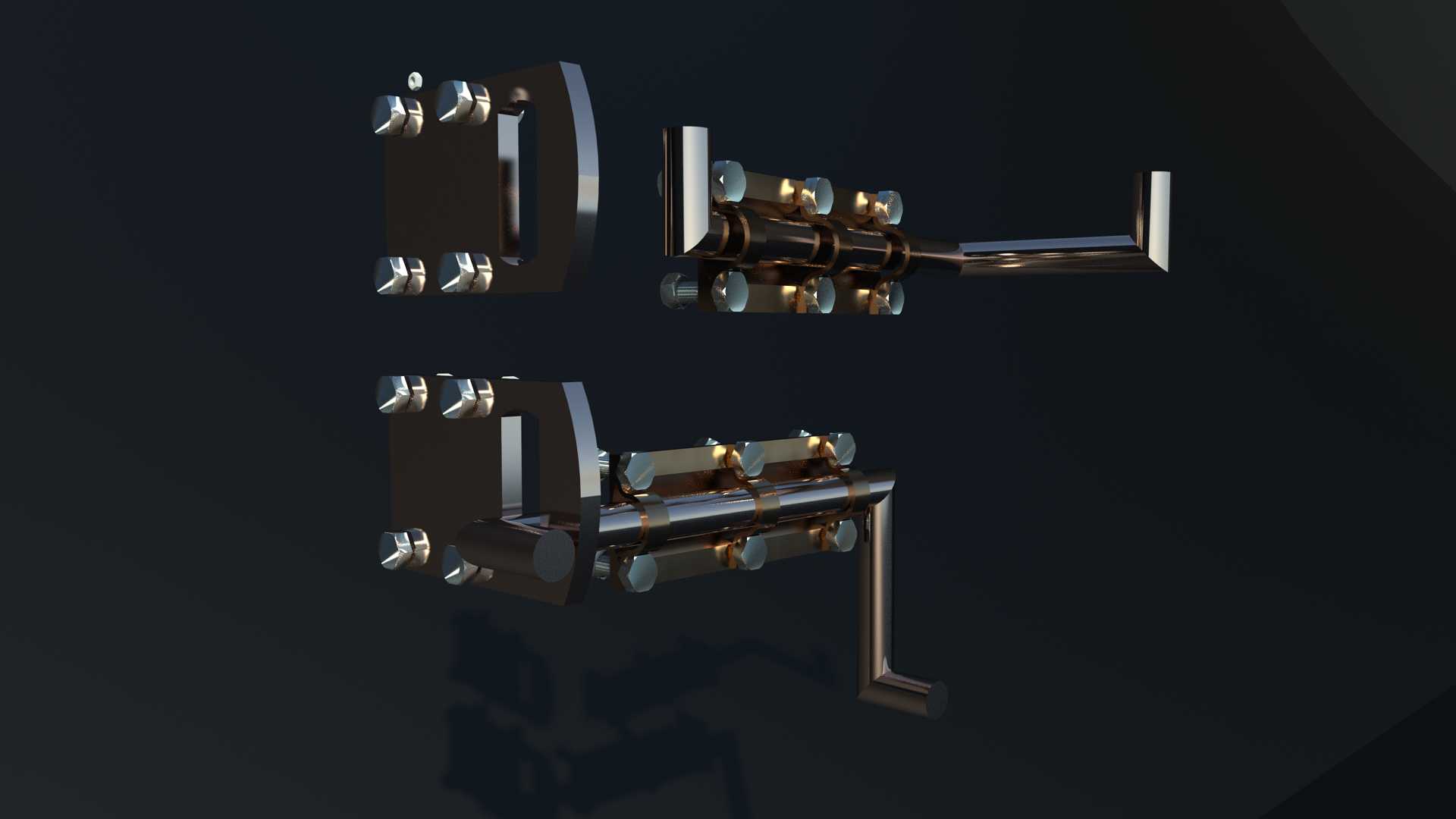

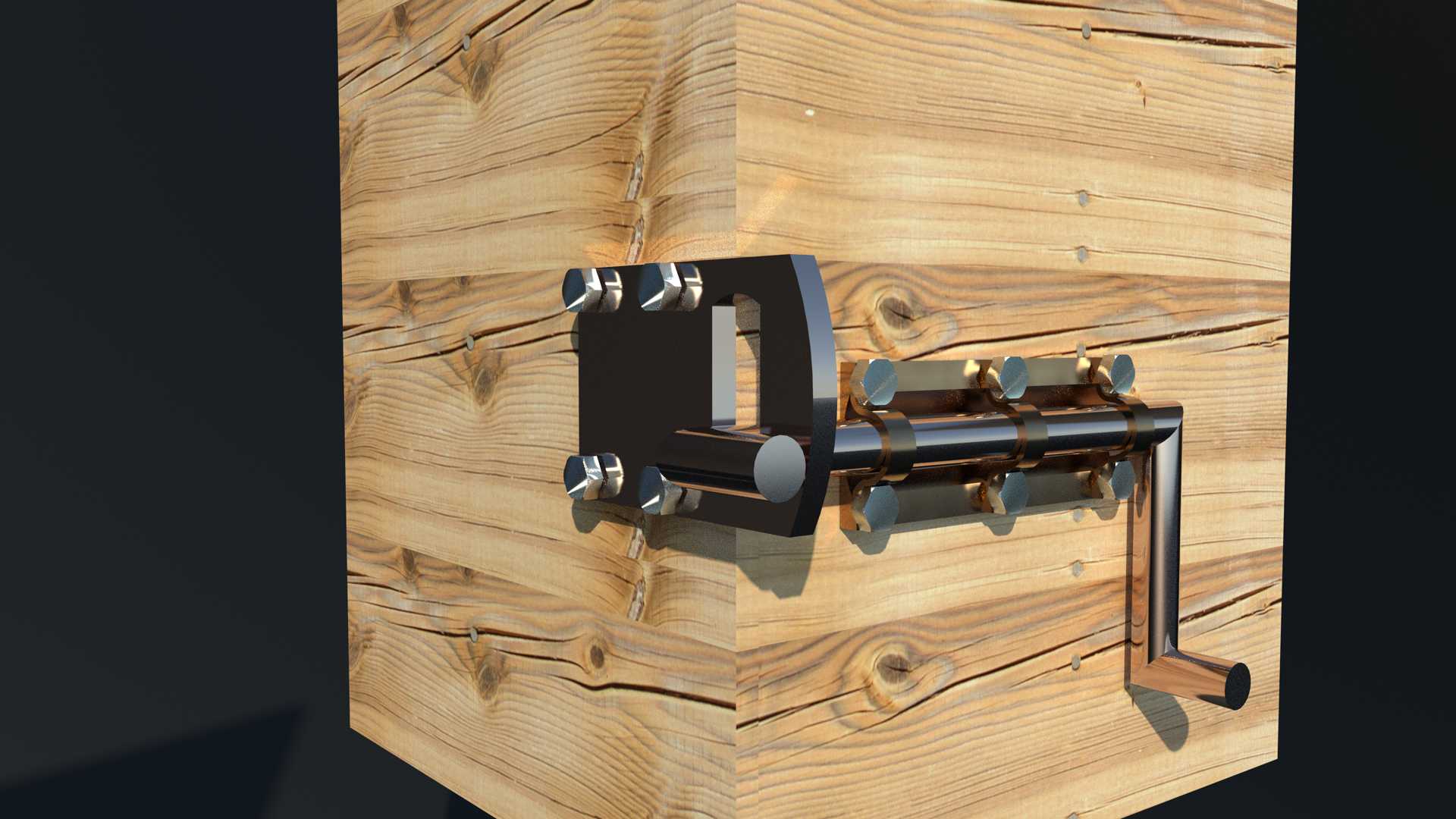

　　从结构设计思路来看，整个锁体采用分体式布局，分为锁座固定端与插销活动端两个部分，固定端通过沉头螺丝直接固定在门窗框的木质基材上，活动端则固定在可活动的门扇/窗扇侧边，插销杆采用圆柱形金属杆件，表面做防锈处理，插入锁座的深度经过校核，保证锁止状态下插销与锁座的配合长度足够，不会因为门扇晃动导致插销脱出。锁体的操作手柄采用偏心杠杆结构，扳动手柄时可带动插销杆做轴向直线运动，手柄扳动到锁止位置时会通过结构自带的卡位实现自锁，不会因为门窗震动导致手柄自行回弹解锁，这一点相比传统的直插式插销可靠性更高，传统直插销在门扇受外力震动时容易出现插销慢慢滑出锁孔的问题，该结构通过手柄的偏心自锁位完全规避了这个缺陷。

　　在安装边界与尺寸适配方面，该锁具的固定座厚度控制在15mm以内，突出安装面的高度不超过20mm，不会因为锁体突出过多导致门窗开关时出现磕碰，也不会影响后期门窗套的安装。两个固定座的安装孔位采用长圆孔设计，允许安装时存在±3mm的位置偏差，降低现场安装的打孔精度要求，即使是没有安装经验的普通用户，也可以通过简单的测量标记完成打孔固定。插销杆的行程设计为40mm，足够适配木质门窗常见的框扇配合间隙，即使框扇之间因为木材湿胀干缩出现2-3mm的间隙变化，也不会影响插销的正常插入与锁止。锁体的所有活动部件之间都预留了合理的配合间隙，不会因为木材吸水膨胀、金属件轻微锈蚀导致活动卡滞，在-20℃到60℃的环境温度范围内都可以正常操作，不会因为低温导致金属件收缩出现卡涩。

　　从功能特性上看，该锁具不依赖钥匙解锁，全部操作都在室内侧完成，紧急情况下可以快速扳动手柄解锁开门，不会出现因为找不到钥匙延误逃生时机的问题，同时锁止状态下从室外侧无法通过薄片撬动解锁，因为插销与锁座的配合面是封闭结构，没有可供薄片插入的缝隙，相比传统的弹簧插销防盗性能有明显提升。锁体的金属部件全部采用镀锌钢材制作，表面没有尖锐的棱角，所有边角都做了R2以上的圆角处理，日常使用时不会划伤手部，固定用的螺丝全部采用沉头设计，安装后螺丝头完全埋入锁座的沉孔内，不会突出表面勾挂衣物。在实际选型适配时，只需要确认门窗框的安装面宽度大于30mm，有足够的平面固定锁座即可，不需要额外对门窗结构做改造，替换传统老式插销时也可以直接利用原有孔位微调后安装，不需要重新打孔，降低替换的施工量。

　　建模过程中对所有活动部件都做了运动干涉检查，模拟扳动手柄的全行程过程中，插销杆、手柄、固定座之间没有任何干涉，插销杆的运动轨迹与锁座的插孔完全同轴，不会出现偏磨问题。锁体的受力部位做了局部加厚处理，比如插销杆与手柄的连接位置、锁座承受插销冲击力的位置，厚度都比其他部位增加2mm，保证反复开关使用时不会出现部件变形断裂，按照日常使用频率计算，整体结构的使用寿命可以达到万次以上的开关操作，完全满足民用场景的使用需求。
