工业管壳式换热集成管路系统设计

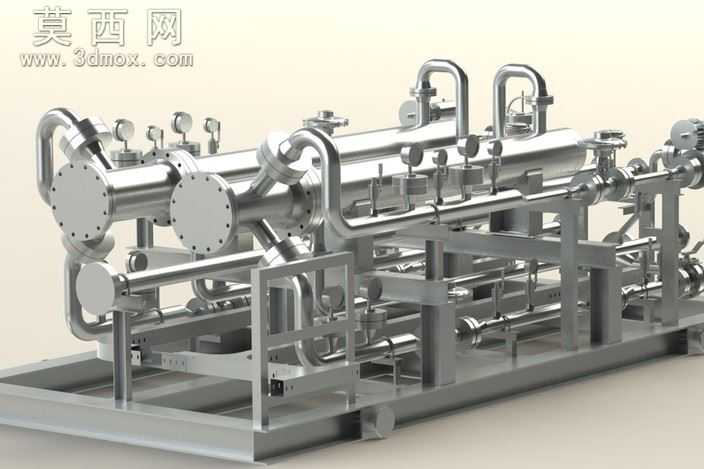

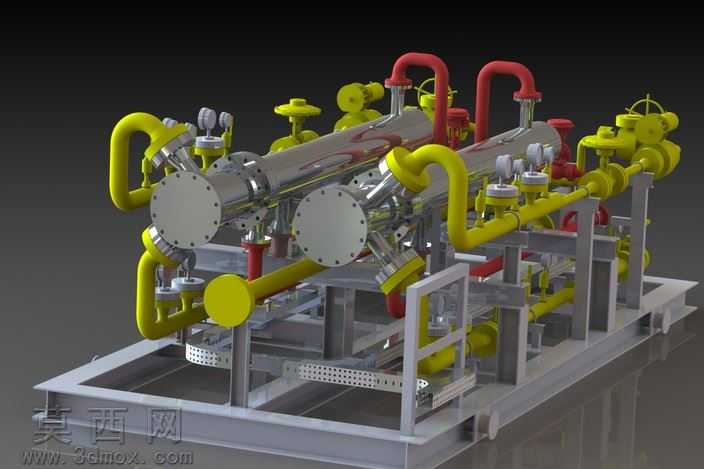

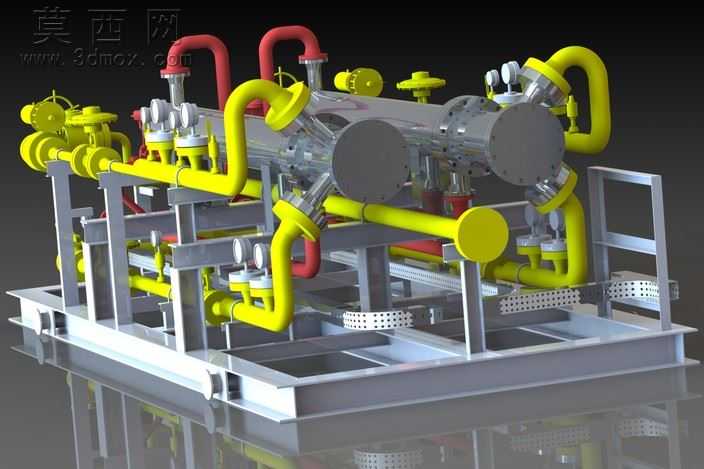

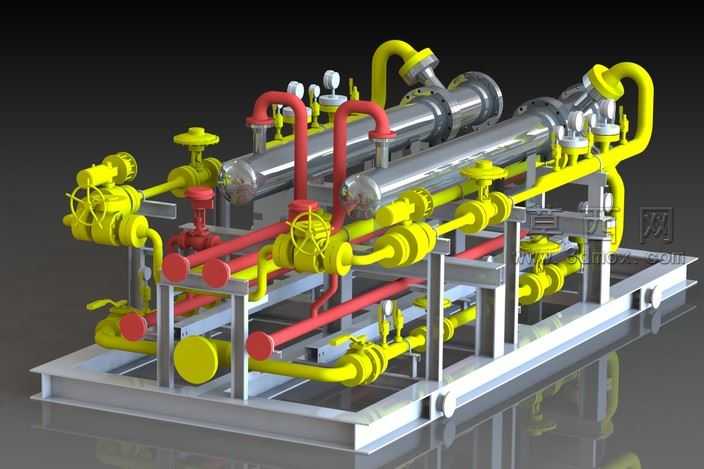

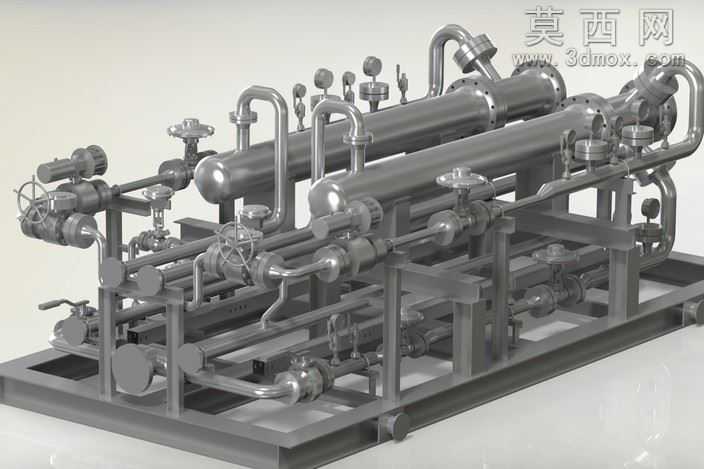

本作品为工业管壳式换热集成撬装装置的三维建模设计，整体采用撬装式集成布局，将换热核心单元、管路输送系统、控制阀门组件、检测仪表全部整合在统一的钢制底座框架上，大幅降低现场安装的施工难度与管线对接成本。建模过程中严格遵循工业管路设计规范，首先完成底座型钢框架的参数化搭建，根据各组件的承重需求匹配对应规格的型钢截面，预留出设备吊装、运维操作的合理空间。核心换热单元采用卧式管壳式结构建模，筒体、管板、折流板、换热管束均按照标准压力容器尺寸比例构建，法兰连接部位精准还原螺栓孔位、密封面的结构细节，保证模型可直接用于工程方案展示与结构校验。管路系统建模时区分不同管径的输送管线，按照介质流向完成弯头、三通、异径管的排布，所有管路的转弯半径、连接坡度均符合工业流体输送的设计要求，避免出现介质滞留、流阻过大的结构问题。阀门组件涵盖手动球阀、截止阀、调节阀等不同类型，建模时还原手轮、阀杆、阀体的操作结构，配套的压力表、温度表等检测仪表按照实际运维的观测点位布置，保证操作人员可直观读取设备运行参数。材质渲染方面，整体设备主体采用哑光不锈钢金属材质，根据不同部件的加工工艺调整粗糙度参数，筒体、管路表面呈现拉丝不锈钢的细腻质感，阀门手轮、仪表外壳做对应的哑光非金属材质区分，底座框架做碳钢防腐漆面的材质效果，通过光影渲染突出金属部件的结构轮廓与装配关系，整体模型装配层级清晰，各部件无干涉错位，可完整呈现工业换热撬装设备的真实结构与工作逻辑，适用于工业设备方案演示、结构教学、产品宣传等多个场景。
